Zur Beschleunigung der Einschwingvorgänge bei der Weitergabe der
INT-Freigabe wird mit D05 eine Umgehungslogik realisiert, die das
Signal IEI nur mit einer Gatterlaufzeit auf den Ausgang IEO
durchschaltet, wenn von den 3 PIO´s dieser Leiterplatte keine INT-
Anforderung vorliegt.
Die Beschaltung der PIO-Schaltkreise erfolgt mit den Signalen des
KC-Busses entsprechend den Anforderungen. Das Signal /M1 für die
PIO´s wird durch /M1 oder /RESET des KC-Busses gebildet, so dass
bei System-RESET auch die PIO-Ports zurückgesetzt werden. Das
Signal /IORQ für die PIO´s (in der Schaltung /IORQV genannt) wird
mit D14 und D12 um eine halbe Taktperiode verzögert, damit es nicht
durch Einschwingvorgänge in der MEI-MEO-Kette zu Datenübernah-
mefehlern kommt.

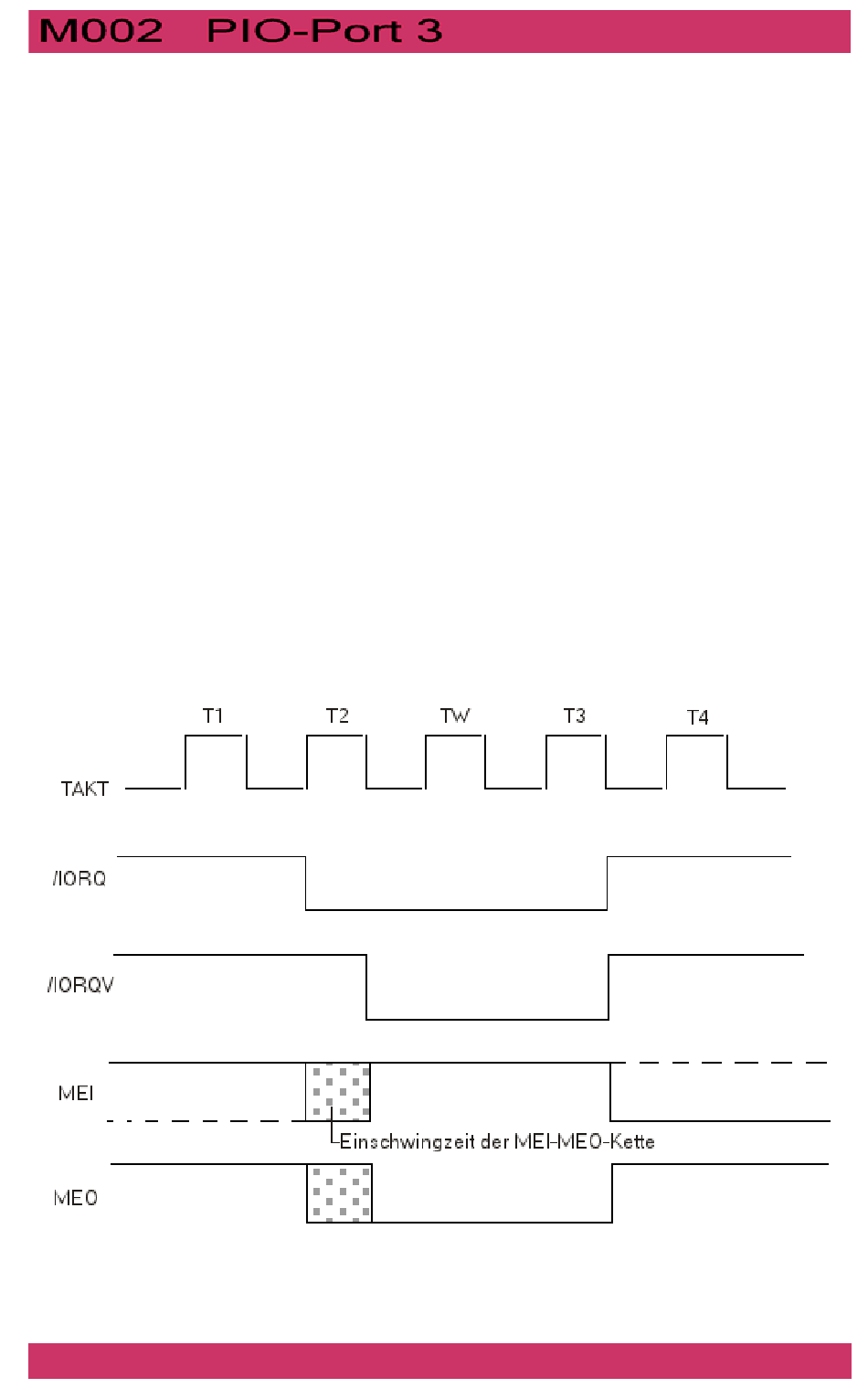

Bild 2:
Zeitabläufe
