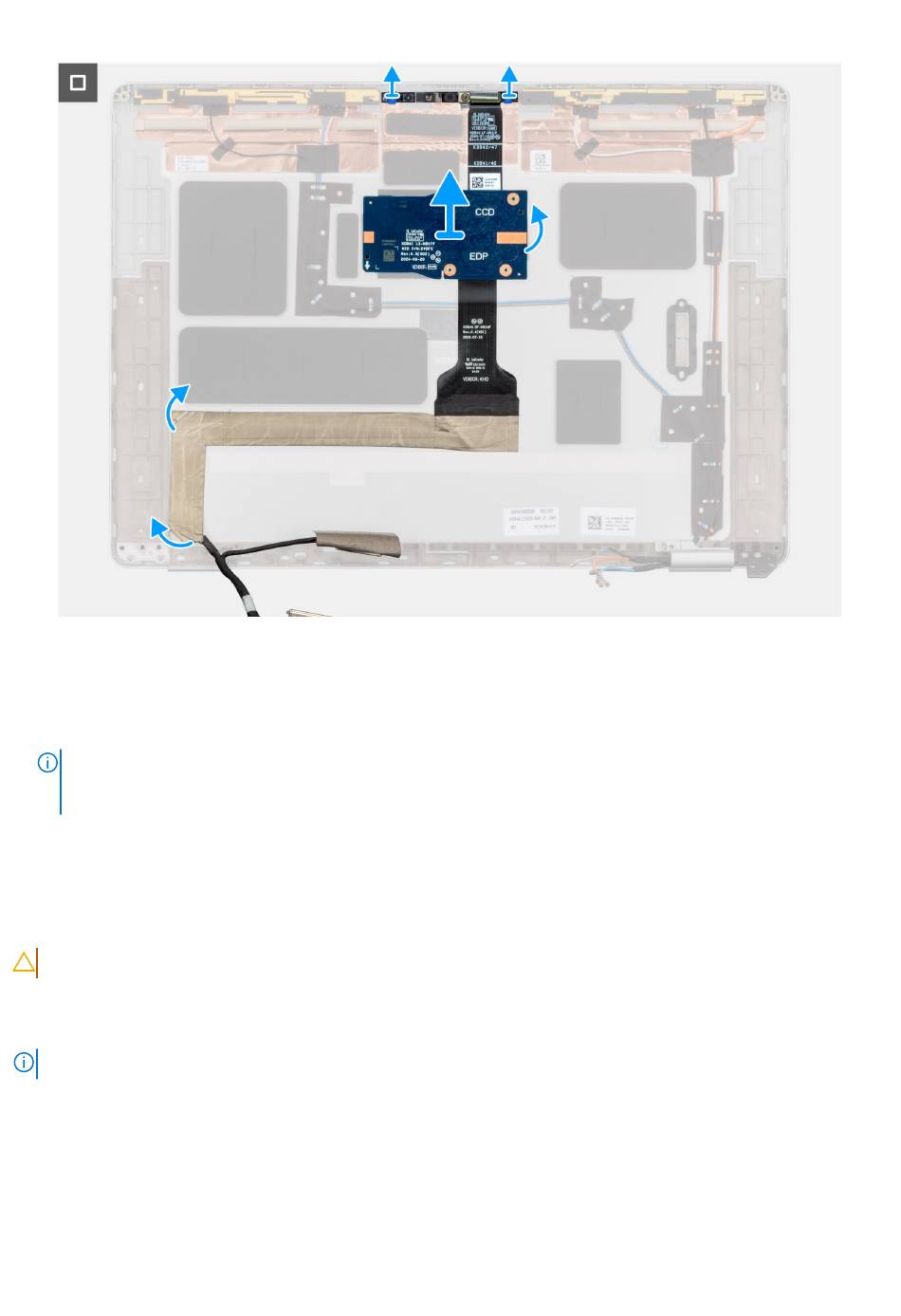

Abbildung 60. Entfernen des Kamera- und Bildschirmkabels
Schritte
1. Trennen Sie das Bildschirmkabel von der Kamera.
2. Hebeln Sie das Kameramodul vorsichtig beginnend an der Unterkante der Kamera ab.
ANMERKUNG:
Hebeln Sie beim Entfernen des IR/RGB-Kameramoduls das Modul aus der Aussparung an der mit einem Pfeil
gekennzeichneten Unterseite und schieben Sie es an der Unterseite entlang, um es von der hinteren Bildschirmabdeckung zu
lösen.
3. Ziehen Sie das Bildschirmkabel von der Unterseite ab und entfernen Sie die Kamera und das Bildschirmkabel von der hinteren
Bildschirmabdeckung.
Installieren des Kamera- und Bildschirmkabels
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Info über diese Aufgabe
Die folgenden Abbildungen zeigen die Position des Kamera- und Bildschirmkabels und stellen das Verfahren zum Installieren bildlich dar.
ANMERKUNG:
Dieses Verfahren gilt nur für Modelle, die mit einer RGB- oder IR-Kamera ausgeliefert werden.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
91
