Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Stellen Sie sicher, dass die Scharniere vollständig geöffnet sind, bevor Sie die Bildschirmbaugruppe wieder auf die
Handballenstützen- und Tastaturbaugruppe setzen.

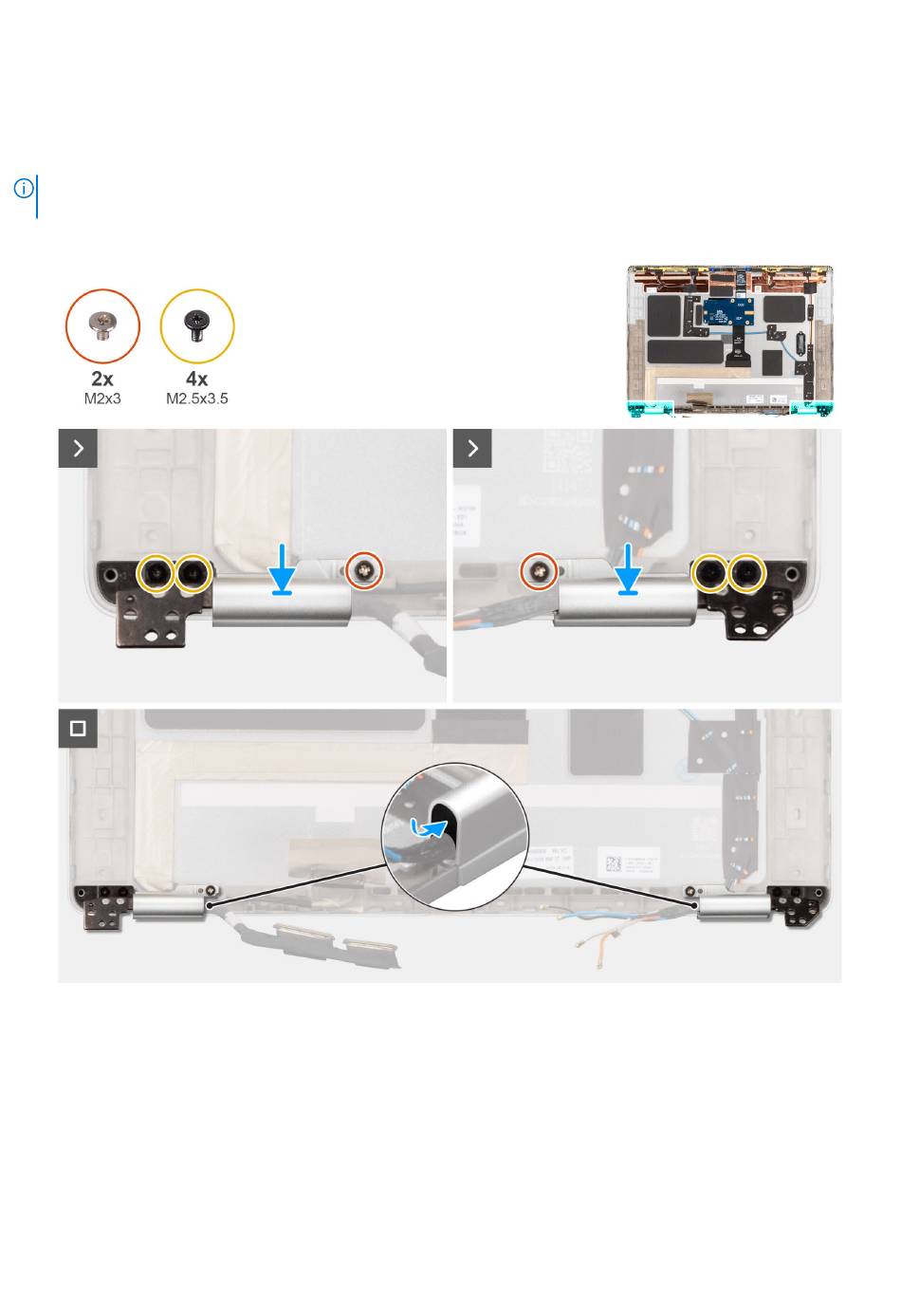

Die nachfolgenden Abbildungen zeigen die Position der Bildschirmscharniere und stellen das Verfahren zum Installieren bildlich dar.
Abbildung 55. Einbauen der Scharnierabdeckungen
Schritte
1. Bringen Sie die Scharnierkappen wieder über dem Bildschirmkabel und den WLAN-Kabeln auf beiden Seiten der hinteren Abdeckung
an.
2. Verlegen Sie das Bildschirm-/Kamerakabel und das WWAN-Kabel/Darwin-Antennenkabel durch die entsprechenden
Scharnierabdeckungen.
3. Bringen Sie die zwei Schrauben (M2x3) und die vier Schrauben (M2.5x3.5) wieder an, mit denen die Bildschirmscharnierabdeckung
und die Scharnierbaugruppe befestigt werden.
4. Bringen Sie die Scharniergummis zur Befestigung der linken und der rechten Scharnierabdeckung wieder an.
