USH-Tochterplatine
Entfernen der USH-Zusatzplatine
VORSICHT:
Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie gegebenenfalls das SIM-Kartenfach.
3. Entfernen Sie die Bodenabdeckung.
4. Entfernen Sie die Batterie.

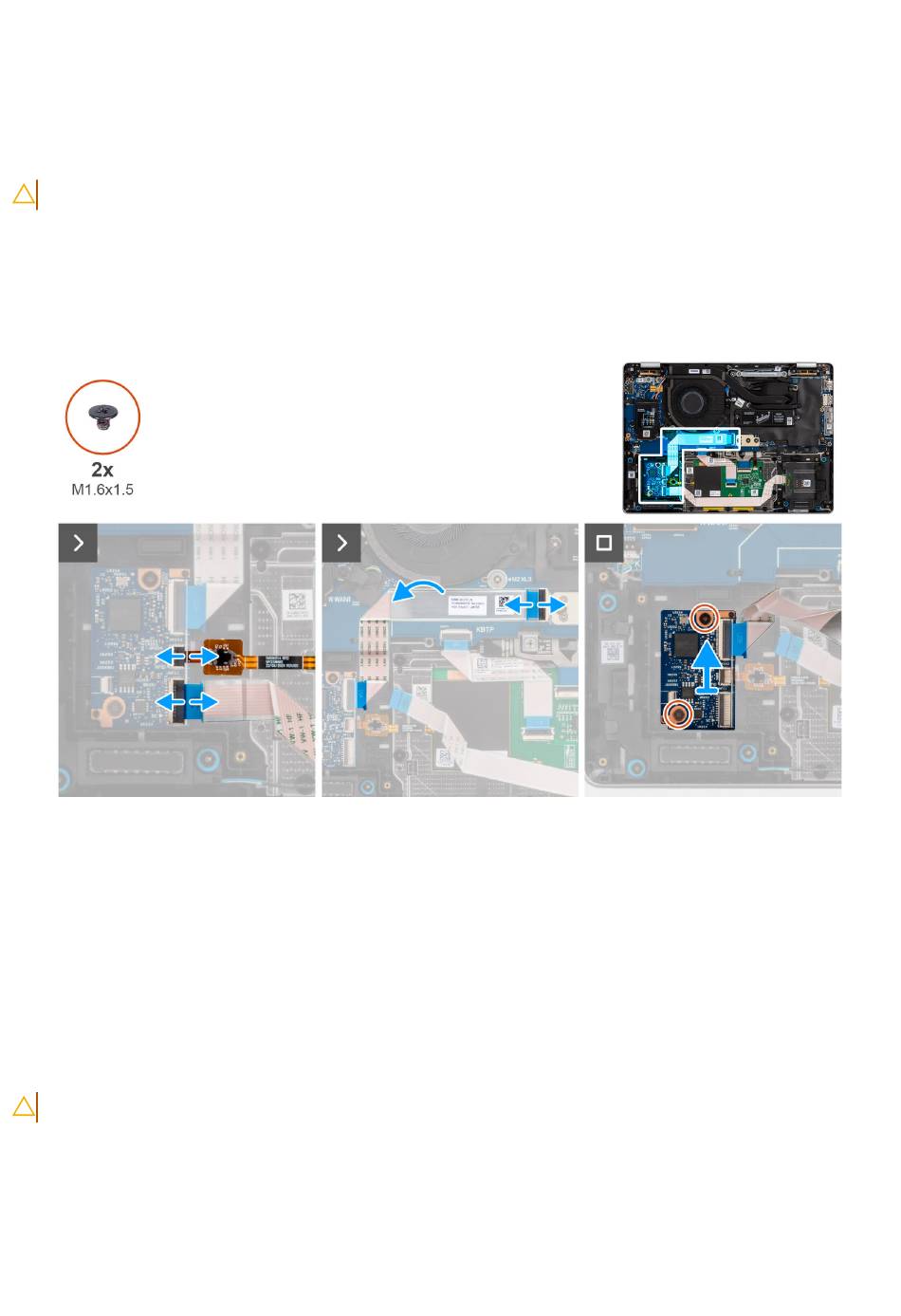

Abbildung 65. Entfernen der USH-Tochterplatine
Schritte
1. Heben Sie die Verriegelung an und trennen Sie das flexible Flachkabel des Smartcardlesegeräts vom Anschluss auf der USH-
Zusatzplatine.
2. Heben Sie die Verriegelung an und trennen Sie das flexible Flachkabel der USH-Zusatzplatine von der Hauptplatine.
3. Ziehen Sie das flexible Flachkabel der USH-Zusatzplatine von der I/O-Zusatzplatine ab.
4. Entfernen Sie die zwei Schrauben (M1.6x1.5), mit denen die USH-Zusatzplatine befestigt ist.
5. Heben Sie die USH-Zusatzplatine aus dem Gehäuse.
Installieren der USH-Zusatzplatine
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Vor der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
