4. Bringen Sie die
Bodenabdeckung
5. Installieren Sie gegebenenfalls das SIM-Kartenfach.
6. Befolgen Sie die Anweisungen im Abschnitt
USB-C-Anschlussmodul
Entfernen des USB-C-Anschlussmoduls
VORSICHT:
Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie gegebenenfalls das SIM-Kartenfach.
3. Entfernen Sie die Bodenabdeckung.
4. Entfernen Sie je nach Modell das
5. Entfernen Sie die WWAN-Karte.
6. Entfernen Sie den Kühlkörper.
7. Entfernen Sie die Systemplatine.
Info über diese Aufgabe

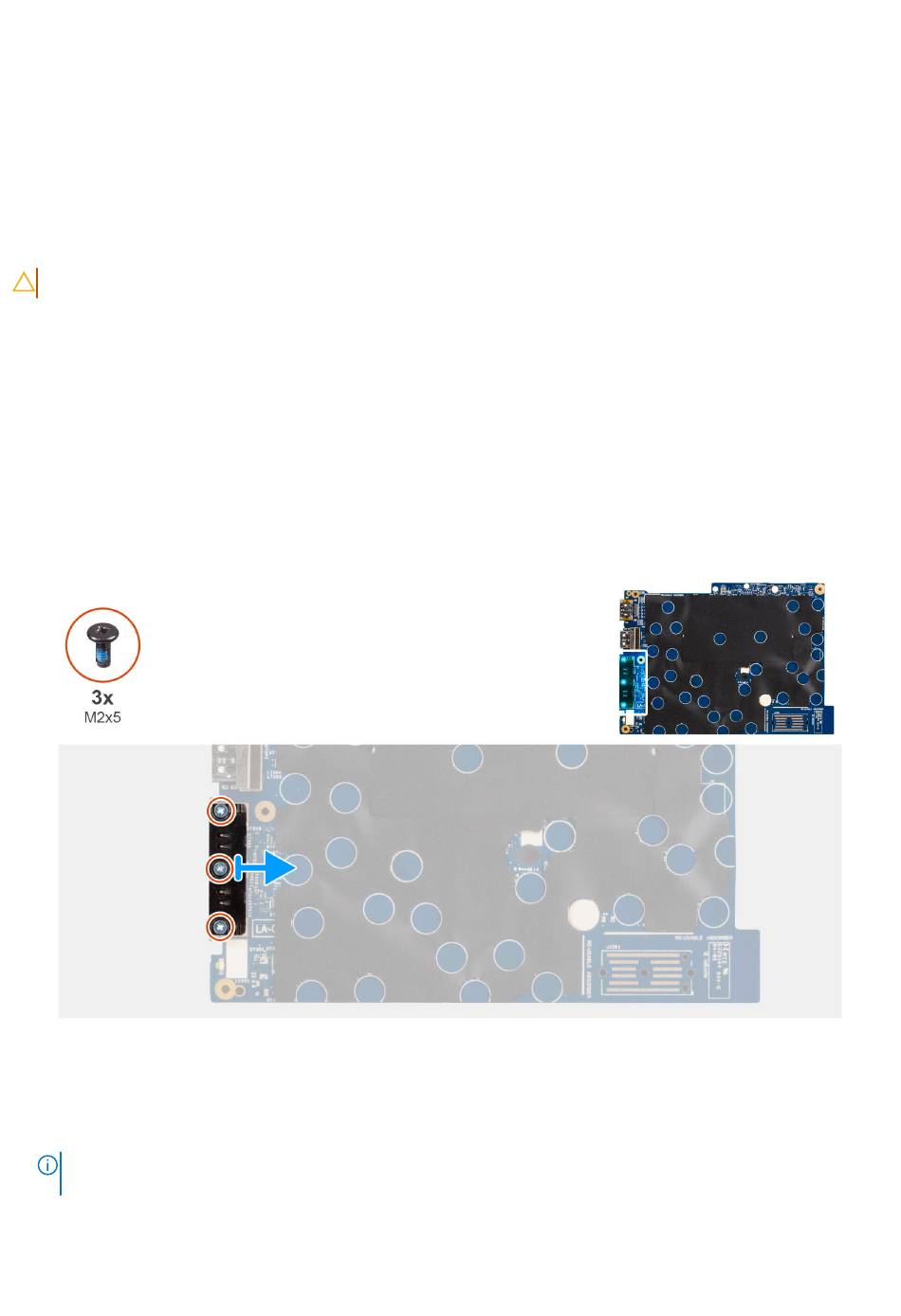

Die folgende Abbildung zeigt die Position des USB-C-Anschlussmoduls und stellt das Verfahren zum Entfernen bildlich dar.
Abbildung 73. Entfernen des USB-Anschlussmoduls
Schritte
1. Entfernen Sie die drei Schrauben (M2x5), mit denen das USB-C-Anschlussmodul an der Hauptplatine befestigt ist.
2. Entfernen Sie das USB-C-Anschlussmodul von der Hauptplatine.
ANMERKUNG:
Die USB-C-Halterung ist Teil der Hauptplatinenbaugruppe. Entfernen Sie nicht die Halterung von der
Hauptplatine.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
M.2-2230-Solid-State-Laufwerk
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
Computers.
oder das M.2-2280-Solid-State-Laufwerk.
105
