Seite 1 Dell™ Latitude™ Systems Media Base Setup Guide Installatiegids voor mediabasis Guide de configuration Base média Anleitung zur Inbetriebnahme der Media Base Guida di installazione della base per supporti multimediali Guía de configuración de la base para medios Model PR09S w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Seite 3 Dell™ Latitude™ Systems Media Base Setup Guide Model PR09S w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Seite 4 © 2006 Dell Inc. All rights reserved. Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.; Microsoft and Windows are registered trademarks of Microsoft Corporation.
Seite 5: Inhaltsverzeichnis
Contents CAUTION: Safety Instructions ......SAFETY: General Safety ......SAFETY: Power Safety .
Seite 6 Σήµα CE (Ευρωπαϊκή Ένωση) ..... CE jelzés (Európai Unió) ......Avviso CE (Unione Europea) .
Seite 7: Caution: Safety Instructions
When setting up the device for work, place it on a level surface. • Do not attempt to service the device yourself, except as explained in your Dell™ documentation or in instructions otherwise provided to you by Dell. Always follow installation and service instructions closely.
Seite 8: Safety: Power Safety
• Use only the Dell-provided AC adapter approved for use with this device. Use of another AC adapter may cause a fire or explosion. See your User’s Guide or Owner’s Manual for AC adapter electrical ratings.
Seite 9: Protecting Against Electrostatic Discharge
Protecting Against Electrostatic Discharge Electrostatic discharge (ESD) events can harm electronic components inside your computer. Under certain conditions, ESD may build up on your body or an object, such as a peripheral, and then discharge into another object, such as your computer. To prevent ESD damage, you should discharge static electricity from your body before you interact with any of your computer’s internal electronic components, such as a memory module.

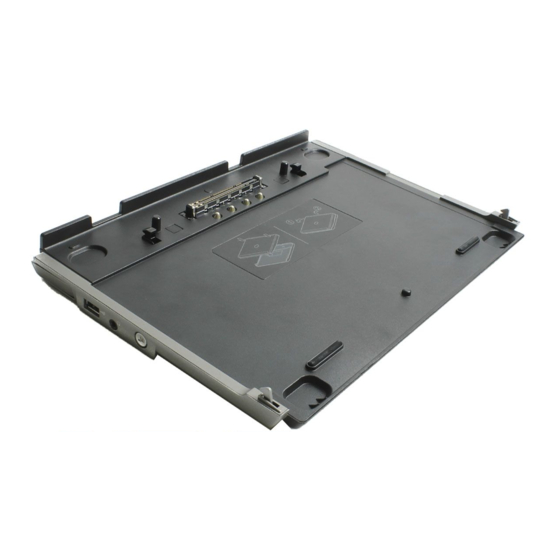

Seite 10: About Your Media Base
About Your Media Base Left View computer release lever USB connector audio connector undock button — Releases the computer from the media base if the media base is not secured by an C O M P U T E R R E L E A S E L E V E R antitheft device.
Seite 11: Back View
Back View USB connector network connector serial connector parallel connector digital video connector (DVI) 6 VGA video connector Powered USB connector AC adapter connector security slot Connector Description — Connects the media base to a N E T W O R K C O N N E C T O R network.
Seite 12 Connector Description — Connects headphones H E A D P H O N E S P E A K E R C O N N E C T O R or speakers. The connector is a stereo output connector. — Connects an AC adapter to the A D A P T E R C O N N E C T O R media base and to AC power to convert AC power to the DC power required by the media base.
Seite 13: Top View
Top View docking connector Media Base Setup Guide...
Seite 14: Setting Up Your Media Base
NOTICE: Always use the Dell AC adapter that came with the media base. If you use any other commercially available AC adapter—or the AC adapter from earlier models of Dell computers—you may damage the media base or the computer.
Seite 15: Securing The Media Base
Securing the Media Base NOTE: If the computer is docked to the media base and an antitheft device is attached to the security cable slot on the media base, you cannot undock the computer without first removing the antitheft device. 1 Attach a commercially available antitheft device to the security cable slot on the media base.
Seite 16: Docking Your Computer
Docking Your Computer NOTE: If you are docking your computer for the first time and have not completed the steps in "Setting Up Your Media Base" on page 12, complete them before proceeding to the next step. NOTE: After docking the computer for the first time, the computer battery or the computer AC adapter connection can power the media base if the media base is not connected to an AC adapter.
Seite 17: Undocking Your Computer
Undocking Your Computer 1 Before you undock your computer, save and close any open files, and exit any open programs. 2 Set your computer power management settings so that the computer does not enter standby or hibernate mode when you close (lower) the display: Windows XP Click the Start button and click Control Panel.
Seite 18 7 Lift the back of the computer up and slide the computer out towards the back of the media base Media Base Setup Guide...
Seite 19: Installing The Optical Drive
Installing the Optical Drive 1 Save and close any open files or programs, and turn off the computer. 2 Insert the optical drive into the bay on the media base. (See "Right View" on page 8.) 3 Insert the securing screw that holds the optical drive in place. 4 Turn on the computer.
Seite 20: Removing The Optical Drive
Removing the Optical Drive 1 Save and close any open files or programs, and shut down the computer. 2 Remove the securing screw that secures the optical drive and use your screwdriver to slide the drive out of the module bay. See "Right View" on page 8. Using External Drives You can use external drives such as a CD, CD-RW, or DVD/CD-RW drives by connecting the drive’s USB cable to the powered USB connector on the media base.
Seite 21: Specifications
Specifications Physical Height 12.8 mm (0.50 inches) Width 292 mm (11.5 inches) Depth 207 mm (8.15 inches) Weight (without a drive in the module bay) 0.61 kg (1.35 lb) AC Adapter Input voltage 100–240 VAC Input current (maximum) 1.5 A Input frequency 50–60 Hz Output current (maximum)
Seite 22 Ports and Connectors Network connector RJ-45 port for 10/100/1000 Mbits/second BaseTX Bus Master Ethernet three 4-pin USB-2.0 compliant connectors Powered USB one 9-pin USB-2.0 compliant connector Parallel 25-hole connector; unidirectional, bidirectional, or ECP Video 15-hole connector DVI connector 24-hole connector Serial 9-pin connector;...
Seite 23: Regulatory Notices
A Notice About Shielded Signal Cables: Use only shielded cables for connecting devices to any Dell device to reduce the possibility of interference with radio communications services. Using shielded cables ensures that you maintain the appropriate Electromagnetic Compatibility classification for the intended environment.
Seite 24: Fcc Notices (U.s. Only)
This Dell device is classified for use in a typical Class B domestic environment. A "Declaration of Conformity" in accordance with the preceding directives and standards has been made and is on file at Dell Inc. Products Europe BV, Limerick, Ireland.
Seite 25: Ce-Krav (Europæiske Union)
CE-krav (Europæiske Union) CE-kennisgeving (Europese Unie) CE teade (Euroopa Liit) CE-ilmoitus (Euroopan unioni) Réglementation CE (Union européenne) Media Base Setup Guide...
Seite 26: Ce-Hinweis (Europäische Union)
CE-Hinweis (Europäische Union) Σήµα CE (Ευρωπαϊκή Ένωση) CE jelzés (Európai Unió) Avviso CE (Unione Europea) CE paziņojums (Eiropas Savienība) Media Base Setup Guide...
Seite 27: Ce Žyma (Europos S¹Junga)
CE žyma (Europos Sąjunga) Avviż CE (Unjoni Ewropea) Wymogi CE (Unia Europejska) Aviso CE (União Europeia) CE Poznámka (Európska únia) Media Base Setup Guide...
Seite 28: Obvestilo Ce (Evropska Unija)
Obvestilo CE (Evropska unija) Aviso CE (Comunidad Europea) Meddelande om CE-märkning (Europeiska Unionen) AB Bildirimi (Avrupa Birliği) Media Base Setup Guide...
Seite 29: Mic 규정사항 ( 한국에 한함 )
MIC 규정사항 ( 한국에 한함 ) 규정사항 ( 한국에 한함 ) 규정사항 ( 한국에 한함 ) 규정사항 ( 한국에 한함 ) MIC, B 등급 등급 등급 등급 Media Base Setup Guide...
Seite 30: Bsmi Notice (Taiwan Only)
BSMI Notice (Taiwan Only) If you find a mark on the regulatory label on the bottom, side, or back panel of your Dell™ computer, the following section is applicable: BSMI 通告通告通告通告（（（（僅限於台灣僅限於台灣...
Seite 31: Vcci（日本のみ
Norma oficial mexicana (NOM): Exportador: Dell Inc. One Dell Way Round Rock, TX 78682 Importador: Dell México S.A. de C.V. Paseo de la Reforma 2620 - 11° Piso Col. Lomas Altas 11950 México, D.F. Enviar a: Dell México S.A. de C.V.
Seite 32 Media Base Setup Guide...
Seite 33 Dell™ Latitude™ Systems Installatiegids voor mediabasis Model PR09S w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Seite 34 Overige handelsmerken en handelsnamen kunnen in dit document gebruikt om te verwijzen naar entiteiten die het eigendomsrecht op de merken claimen dan wel de namen van hun producten. Dell Inc. claimt op geen enkele wijze enig eigendomsrecht ten aanzien van andere merken of handelsnamen dan haar eigen merken en handelsnamen.
Seite 35 Inhoudsopgave WAARSCHUWING: Veiligheidsinstructies ....VEILIGHEID: Algemene veiligheid ..... VEILIGHEID: Stroomveiligheid .
Seite 36 Inhoudsopgave...
Seite 37: Waarschuwing: Veiligheidsinstructies
Plaats het apparaat op een vlak oppervlak voordat u aan de slag gaat. • Probeer niet zelf onderhoud te plegen aan het apparaat, behalve als dit is uitgelegd in de Dell™-documentatie of in instructies meegeleverd door Dell. Volg de installatie- en onderhoudsinstructies altijd nauwkeurig op.
Seite 38: Veiligheid: Stroomveiligheid
• Gebruik alleen de door Dell geleverde netadapter die is goedgekeurd voor gebruik bij dit apparaat. Het gebruik van een andere netadapter kan brand of ontploffingen veroorzaken. Zie de gebruikershandleiding of de eigenaarshandleiding voor de elektrische specificaties van de netadapter.
Seite 39: Beveiligen Tegen Elektrostatische Ontlading
Beveiligen tegen elektrostatische ontlading Elektrostatische ontlading (ESD) kan de elektronische onderdelen in de computer beschadigen. Onder sommige omstandigheden kan ESD zich ophopen op uw lichaam of op een object, zoals randapparatuur, en vervolgens ontladen in een ander object, zoals uw computer. U voorkomt schade door ESD door uw lichaam van statische elektriciteit te ontdoen voordat u een van de interne elektrische onderdelen van de computer aanraakt, zoals een geheugenmodule.
Seite 40: De Mediabasis
De mediabasis Linkeraanzicht ontkoppelhendel USB-connector audioconnector ontkoppelknop — Hiermee koppelt u de computer los van de mediabasis als de mediabasis niet is vastgezet O N T K O P P E L H E N D E L met een antidiefstalvoorziening. —...
Seite 41: Achteraanzicht
Achteraanzicht USB-connector netwerkconnector seriële connector parallelle connector digitale videoconnector (DVI) 6 VGA-videoconnector USB-connectoren met connector voor netadapter beveiligingssleuf stroomvoorziening Connector Beschrijving — Hiermee sluit u de mediabasis aan N E T W E R K C O N N E C T O R op een netwerk.
Seite 42 Connector Beschrijving — Hierop kunt u een serieel apparaat S E R I Ë L E C O N N E C T O R aansluiten, zoals een seriële muis of een ander handheld-apparaat. — Hierop kunt C O N N E C T O R V O O R K O P T E L E F O O N S P E A K E R S u een koptelefoon of speakers aansluiten.
Seite 43: Bovenaanzicht
Bovenaanzicht koppelingsconnector Installatiegids voor mediabasis...
Seite 44: De Mediabasis Instellen
KENNISGEVING: Gebruik altijd de Dell-netadapter die bij de mediabasis is geleverd. Als u een andere in de handel verkrijgbare netadapter gebruikt, of de netadapter van eerdere modellen van Dell-computers, kunt u de mediabasis of de computer beschadigen.
Seite 45: De Mediabasis Bevestigen
De mediabasis bevestigen OPMERKING: Als de computer aan de mediabasis is vastgekoppeld en er een antidiefstalvoorziening aan de sleuf voor de beveiligingskabel op de mediabasis is bevestigd, kunt u de computer pas loskoppelen nadat u de antidiefstalvoorziening hebt verwijderd. 1 Sluit een in de handel verkrijgbare antidiefstalvoorziening aan op de sleuf voor de beveiligingskabel op de mediabasis.
Seite 46: De Computer Vastkoppelen
De computer vastkoppelen OPMERKING: Als u de computer voor het eerst vastkoppelt en de stappen in "De mediabasis instellen" op pagina 42 niet hebt voltooid, moet u dit alsnog doen voordat u verdergaat met de volgende stap. OPMERKING: Als u de computer voor het eerst hebt vastgekoppeld, kan de batterij of de netadapterverbinding van de computer de mediabasis van stroom voorzien, als de mediabasis niet op een netadapter is aangesloten.
Seite 47: De Computer Loskoppelen
De computer loskoppelen 1 Sla voor het ontkoppelen van de computer eventuele geopende bestanden op en sluit deze, en sluit eventuele geopende programma's af. 2 Stel de energiebeheerinstellingen zo in dat de computer niet in de stand-by- of slaapmodus gaat wanneer u het scherm sluit (dichtklapt): Windows XP Klik op de knop Start en daarna op Configuratiescherm.
Seite 48 7 Til de achterkant van de computer op en schuif deze richting de achterkant van de eraf. mediabasis Installatiegids voor mediabasis...
Seite 49: Het Optische Station Installeren
Het optische station installeren 1 Sla eventuele geopende bestanden op en sluit alle programma's af, en schakel de computer uit. 2 Plaats het optische station in de houder op de mediabasis (zie "Rechteraanzicht" op pagina 38). 3 Breng de bevestigingsschroef aan om het optische station op zijn plaats te houden. 4 Zet de computer aan.
Seite 50: Het Optische Station Verwijderen
Het optische station verwijderen 1 Sla eventuele geopende bestanden op en sluit alle programma's af, en schakel de computer uit. 2 Verwijder de schroef waarmee het optische station is bevestigd en gebruik de schroevendraaier om het station uit de modulehouder te schuiven. Zie "Rechteraanzicht" op pagina 38. Externe stations gebruiken U kunt externe stations gebruiken, zoals cd-, cd-rw- of dvd/cd-rw-stations, door de USB-kabel van het station aan te sluiten op een USB-connector met stroomvoorziening op de mediabasis (zie "Achteraanzicht"...
Seite 51: Specificaties
Specificaties Fysiek Hoogte 12,8 mm Breedte 292 mm Diepte 207 mm Gewicht (zonder een station in de 0,61 kg houder) Netadapter Ingangsspanning 100–240 VAC Ingangsstroom (maximum) 1,5 A Ingangsfrequentie 50–60 Hz Uitgangsstroom (maximum) 3,34 A (65W-netadapter) 4,62 A (90W-netadapter) Uitgangsstroom 65 W Nominale uitgangsspanning 19,5 VDC...
Seite 52 Poorten en connectoren Netwerkconnector RJ-45-poort voor 10/100/1000 Mbits/seconde BaseTX Bus Master Ethernet drie 4-pins met USB-2.0 compatibele connectoren USB met stroomvoorziening één 9-pins met USB-2.0 compatibele connector Parallel 25-gats connector; eenrichtings-, tweerichtings- of ECP- Video 15-gats connector DVI-connector 24-gats connector Serieel 9-pins connector;...
Seite 53: Informatie Over Regelgeving
Voor parallelle printers is er een Dell-kabel beschikbaar. Als u wilt, kunt u een kabel bestellen via www.dell.com. Dell heeft bepaald dat dit product een geharmoniseerd product uit klasse B is. De volgende secties bieden landspecifieke EMC/EMI- of productveiligheidsinformatie.
Seite 54 Installatiegids voor mediabasis...
Seite 55 Dell™ Latitude™ Systems Guide de configuration Base média Modèle PR09S w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Seite 56 La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell et le logo DELL sont des marques déposées de Dell Inc. ; Microsoft et Windows sont des marques déposées de Microsoft Corporation.
Seite 57 Sommaire PRÉCAUTION : Consignes de sécurité ..... . SECURITE : Sécurité générale ..... . . SECURITE : Sécurité...
Seite 58 Sommaire...
Seite 59: Précaution : Consignes De Sécurité
Lorsque vous installez le périphérique pour travailler, placez-le sur une surface plane. • Ne tentez jamais de réparer l'appareil vous-même, sauf selon les instructions de votre documentation Dell™ ou autres instructions fournies par ailleurs par Dell. Suivez toujours attentivement les instructions d'installation et d'entretien.
Seite 60: Securite : Sécurité D'alimentation
Norvège et Suède : Branchez le câble d'alimentation à une prise électrique avec terre exclusivement. • Japon seulement : N'utilisez que le câble secteur fourni par Dell avec l'adaptateur secteur. L'utilisation de tout autre type de câble d'alimentation peut endommager l'appareil ou l'adaptateur secteur et présente un risque d'incendie ou de choc électrique.
Seite 61: Protection Contre Les Décharges Électrostatiques
Protection contre les décharges électrostatiques Les décharges électrostatiques (ESD) peuvent endommager les composants électroniques de votre ordinateur. Dans certains cas, de l'électricité statique peut s'accumuler sur votre corps ou sur objet, par exemple un périphérique, puis de se décharger sur un autre objet, comme votre ordinateur.
Seite 62: A Propos De La Base Média
A propos de la base média Vue de gauche levier de libération de Connecteur USB connecteur audio l'ordinateur bouton de désamarrage — Sépare l'ordinateur de la base média si elle n'est pas verrouillée par un E V I E R D E L I B É R A T I O N D E L O R D I N A T E U R dispositif antivol.
Seite 63: Vue Arrière
Vue arrière Connecteur USB connecteur réseau connecteur série connecteur parallèle connecteur vidéo numérique Connecteur vidéo VGA (DVI) Connecteur USB alimenté connecteur d'adaptateur secteur logement de sécurité Connecteur Description — Permet de relier la base média à un C O N N E C T E U R R É S E A U réseau.
Seite 64 Connecteur Description — Permet de C O N N E C T E U R D E C A S Q U E H A U T P A R L E U R brancher des casques ou haut-parleurs. Le connecteur est une sortie stéréo.
Seite 65: Vue De Haut
Vue de haut connecteur pour station Guide de configuration Base média...
Seite 66: Configuration De Votre Base Média
AVIS : Pour débrancher le câble adaptateur secteur Dell de l'ordinateur ou de la base média, saisissez le connecteur et non le câble lui-même, tirez fermement mais sans brutalité pour éviter d'endommager le câble. Pour enrouler le câble de l'adaptateur secteur, vérifiez que vous suivez l'angle du connecteur de l'adaptateur pour éviter...
Seite 67: Mise En Sécurité De La Base Média
Mise en sécurité de la base média REMARQUE : Si l'ordinateur est amarré à la base média et qu'un dispositif antivol soit relié au logement pour câble de sécurité de la base média, il est impossible de désamarrer l'ordinateur sans d'abord retirer le dispositif antivol. 1 Fixez un dispositif antivol du commerce sur le logement de câble de sécurité...
Seite 68: Amarrage De Votre Ordinateur
Amarrage de votre ordinateur REMARQUE : Si vous amarrez votre ordinateur pour la première fois et n'avez pas achevé les étapes de la section «Configuration de votre base média» à la page 64, effectuez-le avant de passer à l'étape suivante. REMARQUE : Après amarrage de l'ordinateur pour la première fois, la batterie de l'ordinateur ou l'adaptateur secteur de celui-ci peuvent alimenter la base média si elle n'est pas reliée à...
Seite 69: Désamarrage De Votre Ordinateur
Désamarrage de votre ordinateur 1 Avant de désamarrer votre ordinateur, enregistrez et fermez les fichiers ouverts, quittez les programmes ouverts. 2 Réglez les paramètres d'économie d'énergie de façon que l'ordinateur n'entre pas en mode veille ou veille prolongée à la fermeture (abaissement) de l'écran : Windows XP Cliquez sur le bouton Démarrer, puis sur Panneau de configuration.
Seite 70 7 Soulevez l'arrière de l'ordinateur et faites-le glisser vers l'avant de la base média Guide de configuration Base média...
Seite 71: Installation De Lecteur Optique
Installation de lecteur optique 1 Enregistrez et fermez les fichiers et programmes éventuellement ouverts, éteignez l'ordinateur. 2 Insérez le lecteur optique dans la baie de la base média. (Reportez-vous à «Vue de droite» à la page 60). 3 Insérez la vis de fixation du lecteur optique. 4 Allumez l'ordinateur.
Seite 72: Retrait Du Lecteur Optique
Retrait du lecteur optique 1 Enregistrez et fermez les fichiers et programmes éventuellement ouverts, puis arrêtez l'ordinateur. 2 Déposez la vis de fixation du lecteur optique et utilisez le tournevis pour faire glisser le lecteur hors de la baie de module. Reportez-vous à la section «Vue de droite» à la page 60. Utilisation de lecteurs externes Vous pouvez utiliser des lecteurs externes tels que lecteur de CD, CD-RW ou DVD/CD-RW en branchant le câble USB du lecteur sur la connecteur USB alimenté...
Seite 73: Caractéristiques
Caractéristiques Physique Hauteur 12,8 mm (0,50 pouce) Largeur 292 mm (11,5 pouces) Profondeur 207 mm (8,15 pouces) Poids (sans lecteur dans la baie de 0,61 kg (1,35 lb) module) Adaptateur secteur Tension d'entrée 100–240 VCA Courant d'entrée (maximal) 1,5 A Fréquence d'entrée 50–60 Hz Courant de sortie (maximal)
Seite 74 Ports et connecteurs Connecteur réseau Port RJ-45 pour Ethernet Bus Master 10/100/1000 Mbits/seconde BaseTX trois connecteurs 4 broches compatibles USB 2.0 USB alimenté un connecteur à 9 broches conformes à la norme USB 2.0 Parallèle connecteur 25 trous ; unidirectionnel, bidirectionnel ou ECP (Extended Capabilities Port - port à...
Seite 75: Conformité Réglementaire
EMC pour l'environnement prévu. Dell propose un câble pour les imprimantes utilisant le port parallèle. Si vous le souhaitez, vous pouvez commander un câble sur le site Web de Dell, à l'adresse suivante : www.dell.com.
Seite 76 Guide de configuration Base média...
Seite 77 Dell™ Latitude™ Systeme Anleitung zur Inbetriebnahme der Media Base Model PR09S w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Seite 78: Anmerkungen, Hinweise Und Vorsichtshinweise
© 2006 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung oder Wiedergabe in jeglicher Weise ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt. Marken in diesem Text: Dell und das DELL-Logo sind Marken von Dell Inc.; Microsoft und Windows sind eingetragene Marken von Microsoft Corporation.
Seite 79 Inhalt VORSICHT: Sicherheitshinweise ......SICHERHEIT: Allgemeine Sicherheitshinweise ....SICHERHEIT: Sichere Handhabung der Stromversorgung .
Seite 80 Inhalt...
Seite 81: Vorsicht: Sicherheitshinweise
• Nehmen Sie keine Wartungsarbeiten an dem Gerät auf eigene Faust vor, sondern halten Sie sich ausschließlich an die in Ihrer Dell™-Dokumentation beschriebenen oder auf anderem Wege von Dell bereitgestellten Anweisungen. Beachten Sie stets alle Installations- und Wartungsanweisungen genau. •...
Seite 82: Sicherheit: Sichere Handhabung Der Stromversorgung
Verlängerungskabel angeschlossenen Geräte nicht größer ist als der zulässige Nennstrom des Verlängerungskabels. • Verwenden Sie nur den von Dell gelieferten Netzadapter, der für dieses Gerät zugelassen ist. Andernfalls besteht Brand- oder Explosionsgefahr. Informationen zu den elektrischen Kenndaten des Netzadapters finden Sie im Benutzerhandbuch.
Seite 83: Schutz Vor Elektrostatischer Entladung
VORSICHT: Zur Vorbereitung für die Mitnahme auf Reisen sollten Sie beide Kabel des Netzadapters wie in der nachfolgenden Abbildung gezeigt in derselben Richtung um den Netzadapter wickeln. Eine falsche Wickelung der Kabel kann zu ihrer Beschädigung führen, für die keine Gewährleistung im Sinne der für den Netzadapter geltenden Garantiebestimmungen übernommen wird.
Seite 84: Wissenswertes Zur Media Base
Wissenswertes zur Media Base Linke Seitenansicht Computer-Entriegelungshebel 2 USB-Anschluss Audioanschluss Ausdocktaste — Trennt den Computer von der Media Base, wenn diese nicht durch eine O M P U T E R N T R I E G E L U N G S H E B E L Diebstahlschutzvorrichtung gesichert ist.
Seite 85: Rückansicht
Rückansicht USB-Anschluss Netzwerkanschluss Serieller Anschluss Parallelanschluss DVI-Anschluss VGA-Monitoranschluss Erweiterter USB-Anschluss Netzadapteranschluss Sicherheitskabeleinschub Anschluss Beschreibung — Dient dem Anschluss der Media E T Z W E R K A N S C H L U S S Base an ein Netzwerk. Die beiden Leuchtanzeigen neben dem Anschluss signalisieren den Verbindungsstatus und Aktivitäten einer kabelgebundenen Netzwerkverbindung.
Seite 86 Anschluss Beschreibung — Für den Anschluss eines über eine E R I E L L E R N S C H L U S S serielle Schnittstelle kommunizierenden Geräts, beispielsweise einer seriellen Maus oder eines Handheld-Geräts. — Für den Anschluss O P F H Ö...
Seite 87: Draufsicht
Draufsicht Docking-Anschluss Anleitung zur Inbetriebnahme der Media Base...
Seite 88: Einrichten Der Media Base
Steckdose angeschlossen, können ein Brand oder Schäden im System verursacht werden. HINWEIS: Verwenden Sie ausschließlich den zusammen mit der Media Base gelieferten Netzadapter von Dell. Bei Verwendung eines anderen handelsüblichen Netzadapters oder eines Netzadapters für ein älteres Computermodell von Dell können Media Base und Computer beschädigt werden.
Seite 89: Sichern Der Media Base
Sichern der Media Base ANMERKUNG: Wenn der Computer an die Media Base angedockt und eine Diebstahlschutzvorrichtung am Sicherungskabeleinschub der Media Base angebracht ist, können Sie den Computer nicht von der Media Base ausdocken, ohne zuerst die Diebstahlschutzvorrichtung zu entfernen. 1 Befestigen Sie eine handelsübliche Diebstahlschutzvorrichtung am Sicherheitskabeleinschub der Media Base.
Seite 90: Andocken Des Computers
Andocken des Computers ANMERKUNG: Wenn der Computer zum ersten Mal an die Media Base angedockt wird und die Schritte unter „Einrichten der Media Base” auf Seite 86 noch nicht ausgeführt wurden, führen Sie diese erst aus, bevor Sie mit dem nächsten Schritt fortfahren. ANMERKUNG: Nach dem erstmaligen Andocken des Computers kann der Computerakku oder die Netzadapterverbindung des Computers die Media Base mit Strom versorgen, wenn diese selbst nicht mit einem...
Seite 91: Ausdocken Des Computers
Ausdocken des Computers 1 Achten Sie darauf, vor dem Ausdocken des Computers von der Media Base alle geöffneten Dateien zu speichern und alle geöffneten Programme zu beenden. 2 Ändern Sie ggf. die Energieverwaltungs-Einstellungen des Computers, damit er beim Schließen (Herunterklappen) des Bildschirms nicht in den Standby-Modus oder Ruhezustand wechselt: Windows XP Klicken Sie auf die Schaltfläche Start und anschließend auf Systemsteuerung.
Seite 92 7 Heben Sie den Computer an der Rückseite an, und ziehen Sie ihn rückwärts aus der Media Base Anleitung zur Inbetriebnahme der Media Base...
Seite 93: Installieren Des Optischen Laufwerks
Installieren des optischen Laufwerks 1 Speichern und schließen Sie alle geöffneten Dateien, beenden Sie alle geöffneten Programme und fahren Sie den Computer herunter. 2 Setzen Sie das optische Laufwerk in den Modulschacht der Media Base ein. (Siehe „Rechte Seitenansicht” auf Seite 82.) 3 Befestigen Sie die Sicherungsschraube, mit der das optische Laufwerk in seiner Position gehalten wird.
Seite 94: Entfernen Des Optischen Laufwerks
Entfernen des optischen Laufwerks 1 Speichern und schließen Sie alle geöffneten Dateien, beenden Sie alle geöffneten Programme und fahren Sie den Computer herunter. 2 Entfernen Sie die Sicherungsschraube zur Fixierung des optischen Laufwerks und ziehen Sie das Laufwerk unter Zuhilfenahme des Schraubenziehers aus dem Modulschacht. Siehe „Rechte Seitenansicht”...
Seite 95: Technische Daten
Technische Daten Abmessungen und Gewicht Höhe 12,8 mm Breite 292 mm Tiefe 207 mm Gewicht (ohne Laufwerk im 0,61 kg Modulschacht) Netzadapter Eingangsspannung 100-240 V Wechselspannung Eingangsstrom (maximal) 1,5 A Eingangsfrequenz 50-60 Hz Ausgangsstrom (maximal) 3,34 A (65-W-Netzadapter): 4,62 A (90-W-Netzadapter): Ausgangsleistung 65 W 90 W...
Seite 96 Anschlüsse und Stecker Netzwerkanschluss RJ-45-Anschluss für 10/100/1000 BaseTX Bus Master Ethernet USB-Anschluss Drei 4-polige USB -2.0-konforme Anschlüsse Erweiterter USB-Anschluss Ein 9-poliger USB -2.0-konformer Anschluss Parallel 25-poliger Anschluss, unidirektional, bidirektional oder ECP Video 15-poliger Anschluss DVI-Anschluss 24-poliger Anschluss Seriell 9-poliger Anschluss; 16550C-kompatibler UART mit 16-Byte-Pufferspeicher Audio Kopfhörer-/Lautsprecheranschluss...
Seite 97: Zulassungsinformationen
Kabel, um Störungen von Funkdiensten weitgehend auszuschließen. Durch abgeschirmte Kabel wird sichergestellt, dass die entsprechende EMV-Klassifizierung für die vorgesehene Einsatzumgebung eingehalten wird. Ein Kabel für Paralleldrucker erhalten Sie bei Dell. Sie können ein solches Kabel auch über die globale Website von Dell unter www.dell.com bestellen.
Seite 98 Anleitung zur Inbetriebnahme der Media Base...
Seite 99 Dell™ Latitude™ Systems Guida di installazione della base per supporti multimediali Modello PR09S w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Seite 100 Altri marchi e nomi commerciali possono essere utilizzati in questo documento sia in riferimento alle aziende che rivendicano il marchio e i nomi che ai prodotti stessi. Dell Inc. nega qualsiasi partecipazione di proprietà relativa a marchi e nomi commerciali diversi da quelli di sua proprietà.
Seite 101 ..... SICUREZZA: Sicurezza dell'alimentazione ....
Seite 102 Sommario...
Seite 103: Attenzione: Istruzioni Di Sicurezza
Non usare detergenti spray o liquidi che potrebbero contenere sostanze infiammabili. • Accertarsi che non vi siano oggetti appoggiati sopra il cavo di alimentazione dell'adattatore c.a. e che il cavo non sia di intralcio o possa essere calpestato.
Seite 104: Sicurezza: Sicurezza Dell'alimentazione
Norvegia e Svezia: collegare il cavo di alimentazione soltanto a una presa dotata di messa a terra. • Solo Giappone: con l'adattatore c.a. usare soltanto il cavo di alimentazione c.a. fornito da Dell. L'uso di altri cavi di alimentazione potrebbe danneggiare la periferica o l'adattatore c.a. o manifestare rischi di incendio o scosse elettriche.
Seite 105: Protezione Dalle Scariche Elettrostatiche
Le scariche elettrostatiche (ESD) possono danneggiare i componenti elettronici all'interno del computer. In alcune condizioni, le scariche elettrostatiche possono accumularsi nel corpo dell'utente o in un oggetto, come una periferica, e quindi scaricarsi su un altro oggetto, come il computer. Per evitare danni da scariche elettrostatiche, scaricare l'elettricità statica dal corpo prima di toccare qualsiasi componente elettronico interno del computer, ad esempio un modulo di memoria.
Seite 106: Informazioni Sulla Base Per Supporti Multimediali
Informazioni sulla base per supporti multimediali Vista sinistra leva di sbloccaggio del porta USB connettore audio computer pulsante di disinserimento — Sblocca il computer dalla base per supporti multimediali, se non L E V A D I S B L O C C A G G I O D E L C O M P U T E R è...
Seite 107: Vista Posteriore
P O R T A D I R E T E a una rete. I due indicatori accanto alla porta indicano lo stato del collegamento e l'attività di una connessione di rete fissa. Per informazioni sull'uso dell'adattatore di rete, consultare la documentazione fornita con il computer. AVVISO Non collegare la linea telefonica alla porta di rete.
Seite 108 ATTENZIONE: Se si sta usando una ciabatta per presa multipla, fare attenzione mentre si collega il cavo di alimentazione dell'adattatore c.a. alla ciabatta. Alcune ciabatte potrebbero non consentire l'inserimento corretto del connettore, con conseguenti possibili danni permanenti alla base per supporti multimediali e rischio di scariche elettriche e/o incendi.
Seite 109: Vista Dall'alto
Vista dall'alto connettore di inserimento Guida di installazione della base per supporti multimediali...
Seite 110: Installazione Della Base Per Supporti Multimediali
AVVISO: Utilizzare sempre l'adattatore c.a. di Dell fornito con la base per supporti multimediali. Se si utilizza un altro adattatore c.a. disponibile sul mercato o un adattatore di modelli precedenti di computer Dell, è possibile danneggiare la base per supporti multimediali o il computer.
Seite 111: Fissaggio Della Base Per Supporti Multimediali
Fissaggio della base per supporti multimediali N.B. se il computer è inserito nella base per supporti multimediali e se allo slot per cavo di sicurezza della base per supporti multimediali è collegato un dispositivo antifurto, non è possibile disinserire il computer senza avere rimosso il dispositivo antifurto.
Seite 112: Inserimento Del Computer Nell'alloggiamento
Inserimento del computer nell'alloggiamento N.B. Se si sta inserendo il computer per la prima volta e non sono state completate le operazioni descritte in "Installazione della base per supporti multimediali" a pagina 108, eseguirle prima di passare alla fase successiva. N.B.
Seite 113: Disinserimento Dall'alloggiamento Del Computer
Disinserimento dall'alloggiamento del computer 1 Prima di disinserire il computer, salvare e chiudere i file aperti e uscire da tutte le applicazioni in esecuzione. 2 Configurare le impostazioni del risparmio energia in modo tale che il computer non attivi le modalità di standby o di sospensione quando si chiude (si abbassa) lo schermo: Windows XP Fare clic sul pulsante Start e quindi su Pannello di controllo.
Seite 114 7 Sollevare la parte posteriore del computer ed estrarlo facendolo scorrere verso la parte posteriore della base per supporti multimediali Guida di installazione della base per supporti multimediali...
Seite 115: Installazione Dell'unità Ottica
Installazione dell'unità ottica 1 Salvare e chiudere i file aperti e i programmi in esecuzione; quindi spegnere il computer. 2 Inserire l'unità ottica nell'alloggiamento sulla base per supporti multimediali. (Vedere "Vista destra" a pagina 104.) 3 Inserire la vite di protezione che blocca l'unità ottica in posizione.
Seite 116: Rimozione Dell'unità Ottica
Utilizzo di unità esterne È possibile utilizzare unità esterne come un'unità CD, CD-RW o DVD/CD-RW collegando il cavo USB dell'unità alla porta USB alimentata sulla base per supporti multimediali. (Vedere "Vista posteriore" a pagina 105). È possibile aggiungere o rimuovere unità esterne sia con il computer in funzione che spento. Per rimuovere o scambiare un'unità...
Seite 117: Specifiche
Specifiche Caratteristiche fisiche Altezza 12,8 mm Larghezza 292 mm Profondità 207 mm Peso (senza unità nell'alloggiamento) 0,61 kg Adattatore c.a. Tensione di ingresso 100–240 V c.a. Corrente di ingresso (massima) 1,5 A Frequenza di ingresso 50–60 Hz Corrente di uscita (massima) 3,34 A (adattatore c.a.
Seite 118 Porte e connettori Porta di rete porta RJ-45 per Ethernet Bus Master 10/100/1000 Mbit/secondo Base TX tre porte a 4 piedini conformi a USB -2.0 USB alimentata una porta a 9 piedini conforme a USB -2.0 Parallela porta a 25 piedini femmina unidirezionale, bidirezionale o ECP Video porta a 15 piedini femmina...
Seite 119: Avvisi Normativi
È anche possibile ordinare il cavo presso Dell tramite Internet, all'indirizzo www.dell.com. Dell ha verificato che questo è un prodotto di Classe B. Le sezioni seguenti forniscono informazioni CEM/IEM o sulla sicurezza del prodotto relative a un Paese.
Seite 120 Guida di installazione della base per supporti multimediali...
Seite 121 Dell™ Latitude™ Systems Guía de configuración de la base para medios Modelo PP09S w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Seite 122 Queda estrictamente prohibido realizar cualquier tipo de reproducción sin el consentimiento por escrito de Dell Inc. Marcas comerciales utilizadas en este texto: Dell y el logo de DELL son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation.
Seite 123 Contenido PRECAUCIÓN: Instrucciones de seguridad ....SEGURIDAD: Seguridad general ..... SEGURIDAD: Seguridad de la alimentación eléctrica .
Seite 124 Contenido...
Seite 125: Precaución: Instrucciones De Seguridad
• No trate de llevar a cabo reparaciones usted mismo, a no ser que así se especifique en la documentación de Dell™ o en otras instrucciones que éste le facilite. Siga siempre las instrucciones de instalación y reparación tal y como se indica.
Seite 126: Seguridad: Seguridad De La Alimentación Eléctrica
• Utilice únicamente el adaptador de CA proporcionado por Dell que se ha aprobado para su uso con este equipo. El uso de otro tipo de adaptador de CA puede implicar un riesgo de incendio o explosión. Consulte la guía del usuario o el manual del propietario para comprobar los valores nominales eléctricos del adaptador de CA.
Seite 127: Protección Contra Descargas Electrostáticas
Protección contra descargas electrostáticas Las descargas electrostáticas (ESD [Electrostatic Discharge]) pueden dañar los componentes electrónicos del interior del equipo. En determinadas condiciones, se pueden acumular cargas electrostáticas en el propio cuerpo o en algún objeto, como un periférico, para después descargarse en otro objeto, como el equipo. Para prevenir daños producidos por la electricidad estática, descárguese de la electricidad estática antes de tocar algún componente electrónico del equipo, como por ejemplo un módulo de memoria.
Seite 128: Acerca De La Base Para Medios
Acerca de la base para medios Vista izquierda Palanca de liberación del Conector USB Conector de audio equipo Botón de desacoplamiento : Libera el equipo de la base para medios si ésta no está sujeta mediante un A L A N C A D E L I B E R A C I Ó N D E L E Q U I P O dispositivo antirrobo.
Seite 129: Vista Posterior
Vista posterior Conector USB Conector de red Conector serie Conector paralelo Conector de vídeo digital Conector de vídeo VGA (DVI) Conector USB alimentado Conector del adaptador de CA 9 Ranura de seguridad Conector Descripción : Conecta la base para medios a una red. Las C O N E C T O R D E R E D dos luces que se encuentran junto al conector indican el estado de la conexión y la actividad de una conexión de red por cable.
Seite 130 Conector Descripción : Conecta unos C O N E C T O R P A R A A U R I C U L A R E S A L T A V O C E S auriculares o unos altavoces. Se trata de un conector de salida estéreo.
Seite 131: Vista Superior
Vista superior Conector de acoplamiento Guía de configuración de la base para medios...
Seite 132: Configuración De La Base Para Medios
AVISO: Utilice siempre el adaptador de CA de Dell que se incluye con la base para medios. Si usa cualquier otro adaptador de CA disponible en los comercios, o el adaptador de modelos de equipos Dell anteriores, podrá dañar la base para medios o el equipo.
Seite 133: Fijación De La Base Para Medios
Fijación de la base para medios NOTA: Si el equipo está acoplado a la base para medios y tiene un dispositivo antirrobo fijado a la ranura del cable de seguridad, no podrá desacoplarlo sin primero quitar el dispositivo antirrobo. 1 Fije un dispositivo antirrobo de los que se venden en los establecimientos comerciales a la ranura del cable de seguridad de la base para medios.
Seite 134: Acoplamiento Del Equipo
Acoplamiento del equipo NOTA: Si va a acoplar el dispositivo por primera vez y aún no ha completado los pasos reflejados en “Configuración de la base para medios” en la página 130, complételos antes de continuar con el siguiente paso. NOTA: Después de acoplar el equipo por primera vez, la batería o el adaptador de CA de éste podrán alimentar la base para medios en el caso de que no esté...
Seite 135: Desacoplamiento Del Equipo
Desacoplamiento del equipo 1 Antes de desacoplar el equipo, guarde y cierre los archivos abiertos y salga de todos los programas activos. 2 Configure los parámetros de administración de energía del equipo para que no entre en el modo de espera o de hibernación al cerrar (bajar) la pantalla: Windows XP Haga clic en el botón Inicio y en Panel de control.
Seite 136 7 Levante la parte posterior del equipo y deslícelo hacia la parte posterior de la base para medios Guía de configuración de la base para medios...
Seite 137: Instalación De La Unidad Óptica
Instalación de la unidad óptica 1 Guarde y cierre los archivos o programas que estén abiertos y apague el equipo. 2 Inserte la unidad óptica en el compartimento de la base para medios. (Consulte el apartado “Vista derecha” en la página 126.) 3 Inserte el tornillo que sujeta la unidad óptica.
Seite 138: Extracción De La Unidad Óptica
Extracción de la unidad óptica 1 Guarde y cierre los archivos que estén abiertos, salga de todas las aplicaciones y apague el equipo. 2 Retire el tornillo que sujeta la unidad óptica y utilice el destornillador para sacarla del compartimento para módulos.
Seite 139: Especificaciones
Especificaciones Aspectos físicos Altura 12,8 mm (0,5 pulgadas) Anchura 292 mm (11,5 pulgadas) Fondo 207 mm (8,15 pulgadas) Peso (sin ninguna unidad en el 0,61 kg (1,35 lb) compartimento para módulos) Adaptador de CA Tensión de entrada 100–240 VCA Intensidad de entrada (máxima) 1,5 A Frecuencia de entrada 50–60 Hz...
Seite 140 Puertos y conectores Conector de red Puerto RJ-45 para Ethernet de bus maestro 10/100/1000 Mbits/segundo BaseTX Tres conectores de 4 patas compatibles con USB 2.0 USB alimentado Un conector de 9 patas compatible con USB 2.0 Paralelo Conector de 25 orificios; unidireccional, bidireccional o ECP Vídeo Conector de 15 orificios...
Seite 141: Información Reglamentaria
Conecte el equipo a un enchufe en un circuito diferente, de tal forma que el ordenador y el receptor estén conectados en distintos circuitos derivados. Si es necesario, consulte a un representante del servicio técnico de Dell o a un técnico con experiencia en radio/televisión para obtener consejos adicionales.
Seite 142 Guía de configuración de la base para medios...

Diese Anleitung auch für:

Latitude pr09s

Dell Latitude D420 Anleitung

Verfügbare Sprachen

Quicklinks

Kapitel

Verwandte Anleitungen für Dell Latitude D420

Inhaltszusammenfassung für Dell Latitude D420

Diese Anleitung auch für:
