Boulon d'arrê t #19 M8*60 *4
Étape 3
Boulon #33 M6*15* 2
#91 Clé Allen S5
#90 Clé S13 S14 S15

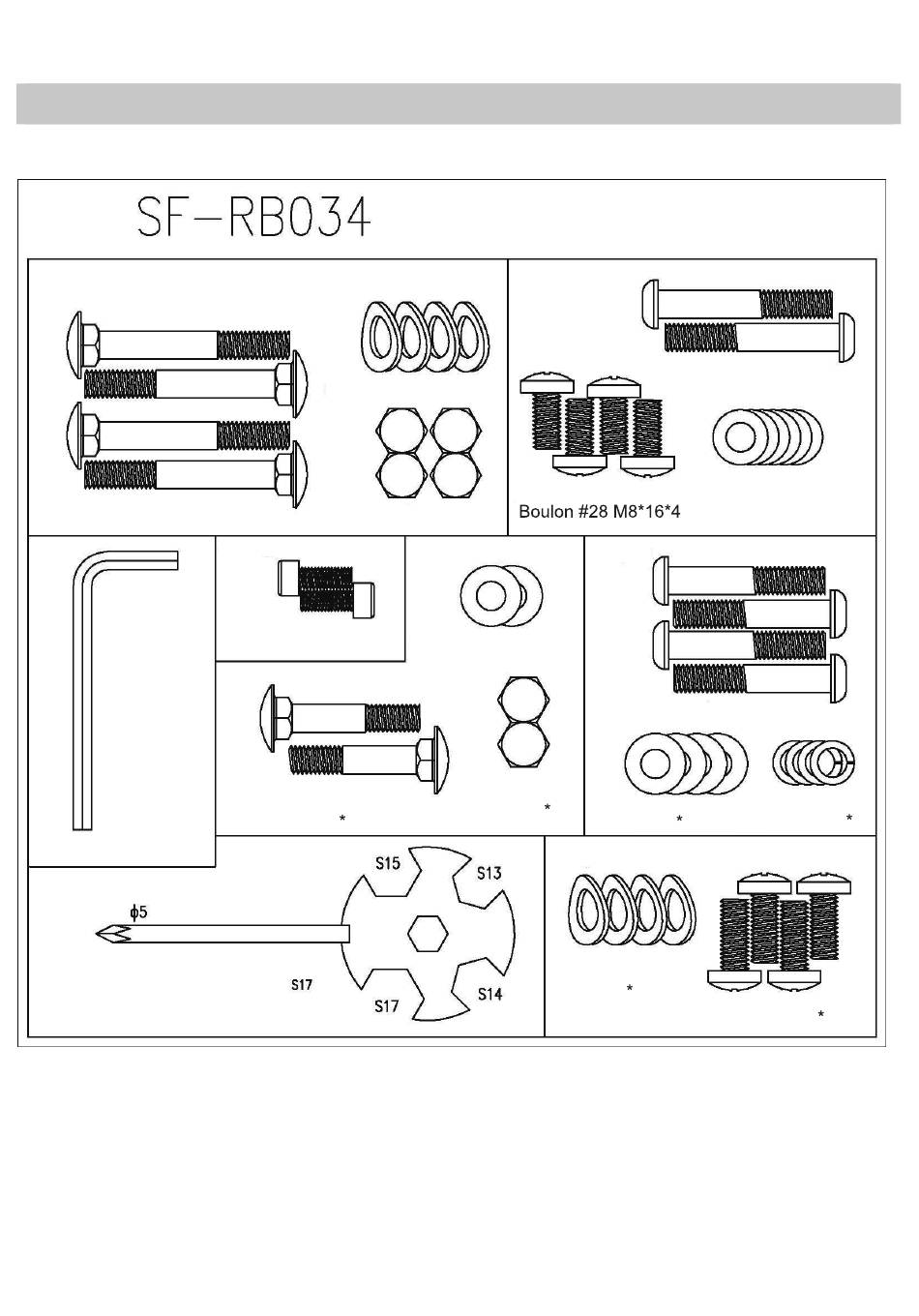

PAQUET DE MATÉRIEL
Étape 1
Rondelle arc #26 M8 *4
Ecrou borgne M8 #27* 4
Rondelle plate #23
Boulon d'arrêt #25
M8*42 2
Étape 2
Étape 4
Étape 5
Ø8* 2
Ecrou borgne
Rondelle plate
#27 M8 2
#23 Ø8 4
Étape 6
Rondelle arc
#26 Ø8 4
20
Boulon #29 M8*50* 2
Rondelle plate #23 Ø8* 6
Boulon #22 M8*45 4 pcs
Rondelle
élastique #24 4
Boulon #21 M8*20 4
