ALGE-Timing TIMY3 WP Bedienungsanleitung Seite 4

SNOWBOARD & FREESTYLE
Cross-Veranstaltungen
Cross Veranstaltungen (FIS-Level 3 und höher)

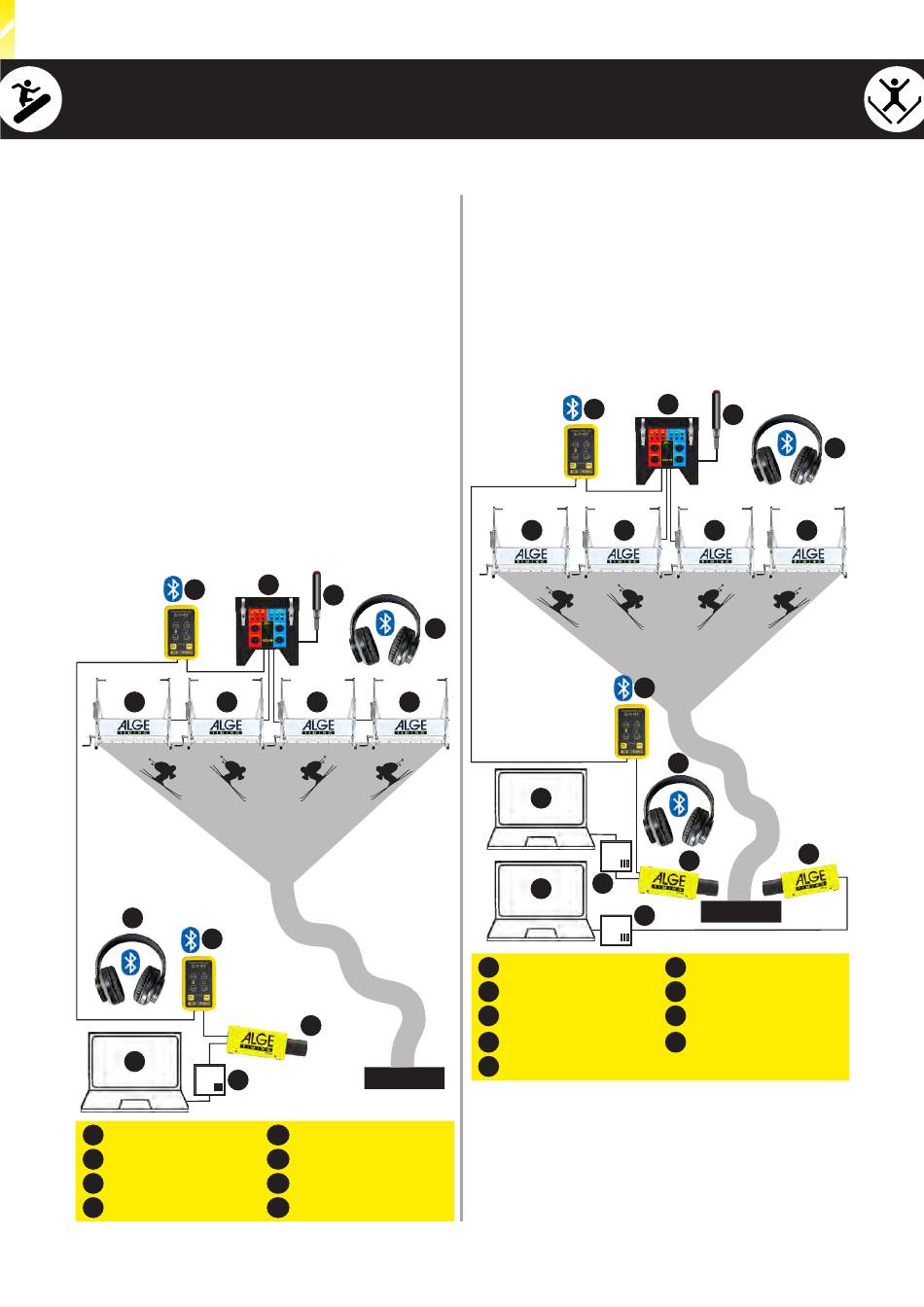

Das unten gezeigte Zeitmesssystem für Cross-Veranstaltungen
wird bei Rennen von FIS-Level 3 und höher sowie für lokale
Veranstaltungen eingesetzt.
Jeder Teilnehmer hat ein Starttor SSD1, die sich parallel öffnen
(eine zufällige Verzögerung ist einstellbar).
Für die Kommunikation zwischen Starter und Zeitnehmer wird
eine Sprechgarnitur mit Sprachverstärker verwendet. Für das
Sprachsystem verwendet man das gleiche Kabel wie der
Startimpuls.
Wenn sich die Starttüre öffnet, wird die Zeit der Fotofinishkamera
OPTIc3 ausgelöst. Die Aufzeichnung im Ziel erfolgt durch
Bewegungserkennung, per Taster oder mit einer Lichtschranke.
Alternativ ist es möglich, eine Anzeigetafel D-LINE an das Zielfoto-
System anzuschließen, um die Laufzeit anzuzeigen.
7
1 1
8
7
5
6
Starttor SSD1
1
Kontroller SSD1-PS
2
Handtaster 023-01
3
Fotofinish OPTIc3
4
4
2
3
8
1 1
4
ZIEL
5 PC für OPTIc3
Ethernet PoE+
6
Sprechverstärker SV5-BT
7
Sprechgarnitur HS-BT1
8
Cross Veranstaltungen (FIS-Level 1 und 2)
Das unten gezeigte Zeitmesssystem für Cross-Veranstaltungen
wird für FIS-Level 1 und 2 eingesetzt.
Der Aufbau ist identisch mit dem System für Level 3 und höher,
aber es wird ein zusätzliches Fotofinish-System benötigt, das den
Zieleinlauf von der gegenüberliegenden Seite erfasst.
8
1 1
8
5
7
6
7
Starttor SSD1
1
Kontroller SSD1-PS
2
Handtaster 023-01
3
Fotofinish OPTIc3
4
PC für OPTIc3 (System A)
5
2
3
9
1 1
9
4
4
ZIEL
6 PC für OPTIc3 (System B)
Ethernet PoE+
7
Sprechverstärker SV5-BT
8
Sprechgarnitur HS-BT1
9
