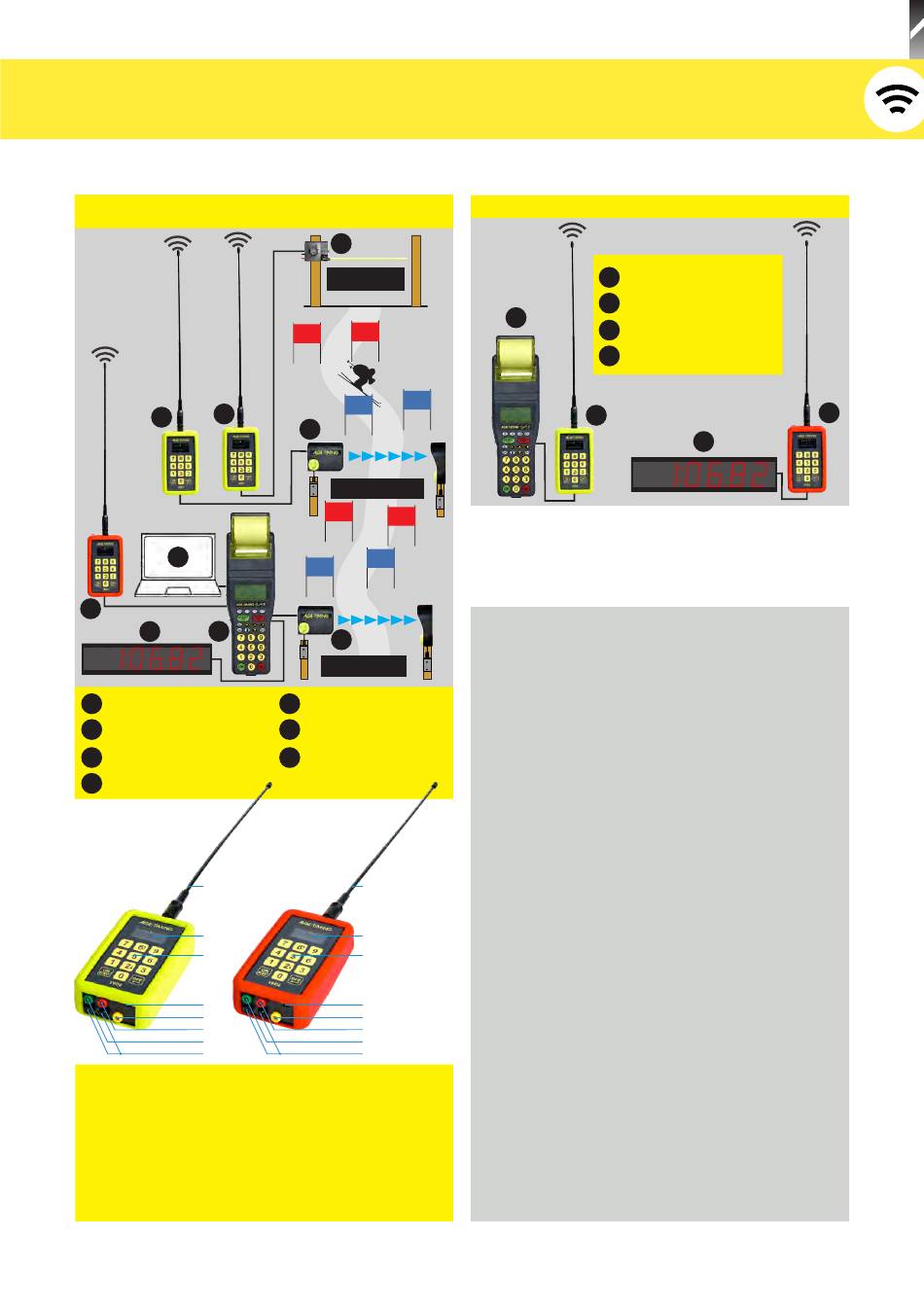

ALGE-Timing TIMY3 WP Bedienungsanleitung Seite 25

FUNKSYSTEME
Teledata TED2
Ski Alpin mit Zwischenzeit
1
1
5
4
7 6
ALGE-TIMING
Funksender TED2-TX
1
2
Startschranke STSn1M
3 Lichtschranke PR1a-R
4
Funkempfänger TED2-RX
1
2
3
4
5
6
7
8
1...... Antenne
2...... Display
3...... Tastatur
4...... USB-C Anschluss
5...... Bananenbuchse, RS232 out
6...... Bananenbuchse, Zeitmesskanal C1 (out/in)
7...... Bananenbuchse, Zeitmesskanal C0 (out/in)
8...... Bananenbuchse, Masse
https://alge-timing.com
2
START
3
ZWISCHENZEIT
3
ZIEL
Auswerte-PC
5
6
Zeitmessgerät Timy3 WP
7 Anzeigetafel D-LINE
1
2
3
4
5
6
7
8
Datenübertragung an Anzeigetafel D-LINE
Zeitmessgerät Timy 3
1
Funksender TED2-TX
2
1
Funkempfänger TED2-RX
1
2 Anzeigetafel D-LINE
2
Es ist möglich mit dem TED2 Daten von einem ALGE
Zeitmessgerät an eine Anzeigetafel zu senden.
Technische Daten
Zeitmessung:
Messbereich: 23 Std, 59 Min. 5,.9999 Sek.
Zeitauflösung: 1/10.000 s
Zeitreferenz: selbstkalibrierender TCXO-Quarz
Synchronisation: integrierter GPS-Empfänger,
alternative via Zeitmessimpuls
Zeitmesskanäle: 2 (Bananenbuchsen), einstellbar C0 - C9
Speicher: 7.000 Zeitstempel (Permanentspeicher)
Anzeige (Display): OLED, 37 x 20 mm, 128 x 64 Pixel
Tastatur: Spritzwassergeschützte Folientastatur
mit 12 Tasten
Stromversorgung: Extern: mit USB-Typ C Kabel
Intern: Li-Ion Akku, 3.6 V / 10.4 Wh
Ladezeit:
Laufzeit*:
Betriebstemperatur: -20 bis +65°C
Abmessungen: 152 x 81 x 40 mm (ohne Antenne)
Gewicht: TED2-TX:
TED2-RX:
Gehäuse: Spritzwassergeschütztes Kunststoff-
gehäuse mit stoßabsorbierender
Silikonhülle
Funk:
Funkfrequenz: 433 MHz Band (433,0625 - 434,7875)
139 einstellbare Frequenzen
Funkleistung: TED2-TX400: Standard 10 mW
einstellbar 5 - 500 mW
Reichweite: bis zu 4,5 km
Antenne: BNC-Antenne
* Laufzeit gemessen bei -20°C mit einem Impuls pro Minute
3
4
ALGE-TIMING
ca. 4 h bei +25 °C
TED2-TX: 24 h bei 20 °C
TED2-RX: 12 h bei 20 °C
320 g (ohne Antenne)
320 g (ohne Antenne)
25
