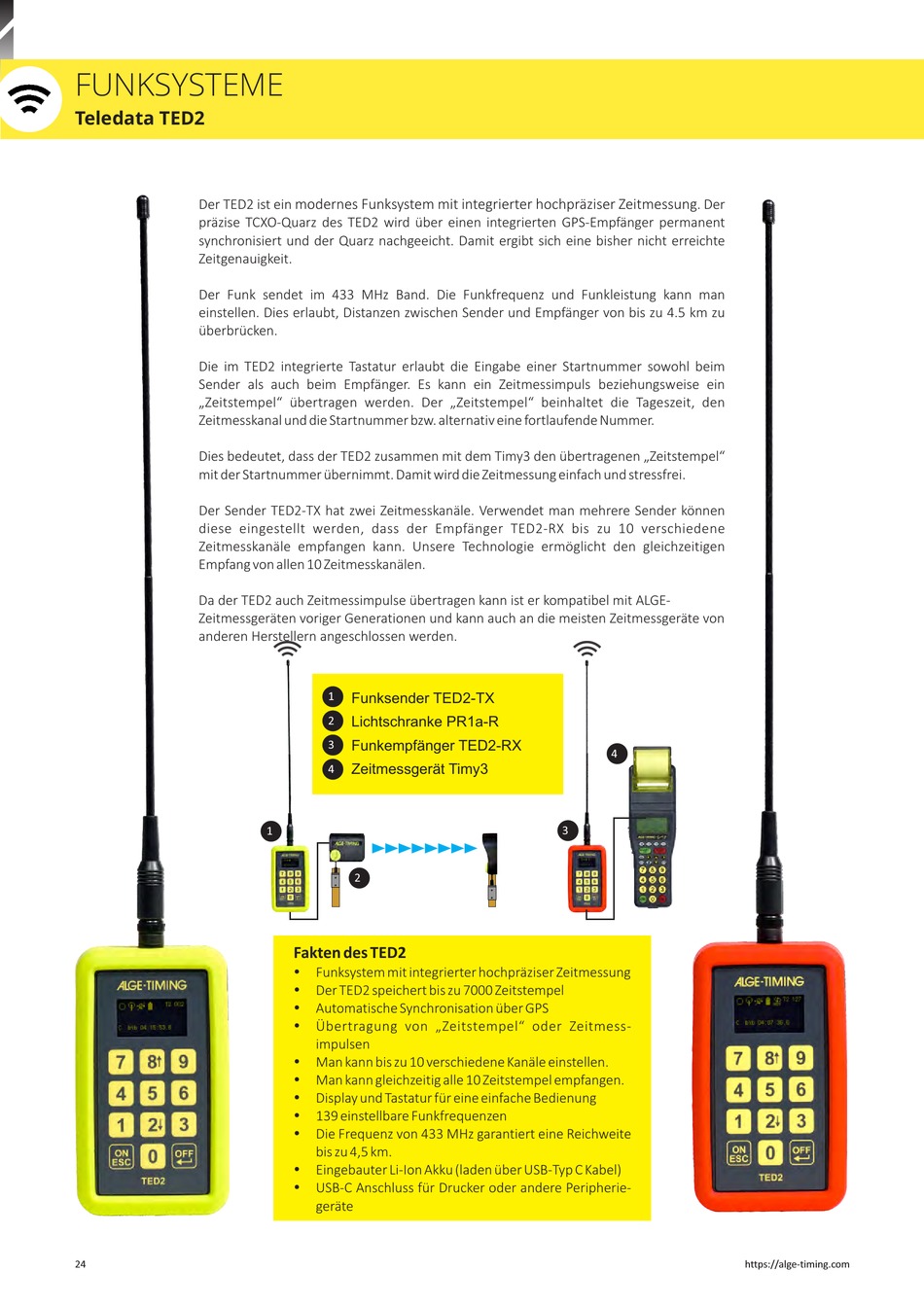

ALGE-Timing TIMY3 WP Bedienungsanleitung Seite 24

FUNKSYSTEME
Teledata TED2
Der TED2 ist ein
präzise TCXO-Quarz des TED2 wird über einen integrierten GPS-Empfänger permanent
synchronisiert und der Quarz nachgeeicht. Damit ergibt sich eine bisher nicht erreichte
Zeitgenauigkeit.
Der Funk sendet im 433 MHz Band. Die Funkfrequenz und Funkleistung kann man
einstellen. Dies erlaubt, Distanzen zwischen Sender und Empfänger von bis zu 4.5 km zu
überbrücken.
Die im TED2 integrierte Tastatur erlaubt die Eingabe einer Startnummer sowohl beim
Sender als auch beim Empfänger. Es kann ein Zeitmessimpuls beziehungsweise ein
„Zeitstempel" übertragen werden. Der „Zeitstempel" beinhaltet die Tageszeit, den
Zeitmesskanal und die Startnummer bzw. alternativ eine fortlaufende Nummer.
Dies bedeutet, dass der TED2 zusammen mit dem Timy3 den übertragenen „Zeitstempel"
mit der Startnummer übernimmt. Damit wird die Zeitmessung einfach und stressfrei.
Der Sender TED2-TX hat zwei Zeitmesskanäle. Verwendet man mehrere Sender können
diese eingestellt werden, dass der Empfänger TED2-RX bis zu 10 verschiedene
Zeitmesskanäle empfangen kann. Unsere Technologie ermöglicht den gleichzeitigen
Empfang von allen 10 Zeitmesskanälen.
Da der TED2 auch Zeitmessimpulse übertragen kann ist er kompatibel mit ALGE-
Zeitmessgeräten voriger Generationen und kann auch an die meisten Zeitmessgeräte von
anderen Herstellern angeschlossen werden.
24
modernes Funksystem mit integrierter hochpräziser Zeitmessung . Der
1
Funksender TED2-TX
2 Lichtschranke PR1a-R
3
Funkempfänger TED2-RX
4 Zeitmessgerät Timy3
1
2
Fakten des TED2
Ÿ Funksystem mit integrierter hochpräziser Zeitmessung
Ÿ
Der TED2 speichert bis zu 7000 Zeitstempel
Ÿ Automatische Synchronisation über GPS
Ÿ
Übertragung von „Zeitstempel" oder Zeitmess-
impulsen
Ÿ
Man kann bis zu 10 verschiedene Kanäle einstellen.
Ÿ Man kann gleichzeitig alle 10 Zeitstempel empfangen.
Ÿ
Display und Tastatur für eine einfache Bedienung
Ÿ 139 einstellbare Funkfrequenzen
Ÿ
Die Frequenz von 433 MHz garantiert eine Reichweite
bis zu 4,5 km.
Ÿ
Eingebauter Li-Ion Akku (laden über USB-Typ C Kabel)
Ÿ USB-C Anschluss für Drucker oder andere Peripherie-
geräte
4
3
https://alge-timing.com
