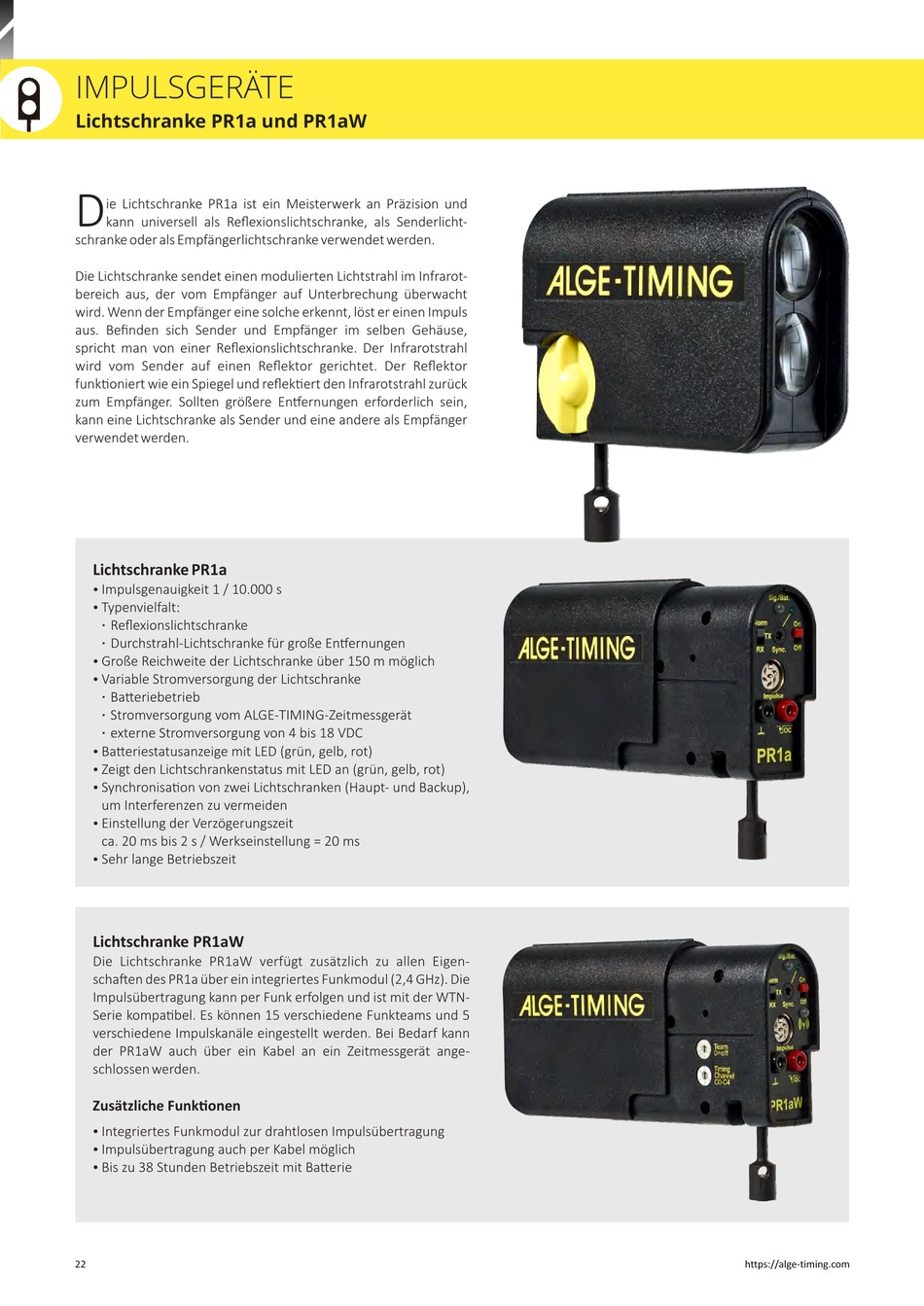

ALGE-Timing TIMY3 WP Bedienungsanleitung Seite 22

IMPULSGERÄTE
Lichtschranke PR1a und PR1aW
D
ie Lichtschranke PR1a ist ein Meisterwerk an Präzision und
kann universell als Reflexionslichtschranke, als Senderlicht-
schranke oder als Empfängerlichtschranke verwendet werden.
Die Lichtschranke sendet einen modulierten Lichtstrahl im Infrarot-
bereich aus, der vom Empfänger auf Unterbrechung überwacht
wird. Wenn der Empfänger eine solche erkennt, löst er einen Impuls
aus. Befinden sich Sender und Empfänger im selben Gehäuse,
spricht man von einer Reflexionslichtschranke. Der Infrarotstrahl
wird vom Sender auf einen Reflektor gerichtet. Der Reflektor
funk oniert wie ein Spiegel und reflek ert den Infrarotstrahl zurück
zum Empfänger. Sollten größere En ernungen erforderlich sein,
kann eine Lichtschranke als Sender und eine andere als Empfänger
verwendet werden.
Lichtschranke PR1a
Impulsgenauigkeit 1 / 10.000 s
Ÿ
Typenvielfalt:
Ÿ
Reflexionslichtschranke
Durchstrahl-Lichtschranke für große En ernungen
Große Reichweite der Lichtschranke über 150 m möglich
Ÿ
Variable Stromversorgung der Lichtschranke
Ÿ
Ba eriebetrieb
Stromversorgung vom ALGE-TIMING-Zeitmessgerät
externe Stromversorgung von 4 bis 18 VDC
Ba eriestatusanzeige mit LED (grün, gelb, rot)
Ÿ
Zeigt den Lichtschrankenstatus mit LED an (grün, gelb, rot)
Ÿ
Synchronisa on von zwei Lichtschranken (Haupt- und Backup),
Ÿ
um Interferenzen zu vermeiden
Einstellung der Verzögerungszeit
Ÿ
ca. 20 ms bis 2 s / Werkseinstellung = 20 ms
Sehr lange Betriebszeit
Ÿ
Lichtschranke PR1aW
Die Lichtschranke PR1aW verfügt zusätzlich zu allen Eigen-
scha en des PR1a über ein integriertes Funkmodul (2,4 GHz). Die
Impulsübertragung kann per Funk erfolgen und ist mit der WTN-
Serie kompa bel. Es können 15 verschiedene Funkteams und 5
verschiedene Impulskanäle eingestellt werden. Bei Bedarf kann
der PR1aW auch über ein Kabel an ein Zeitmessgerät ange-
schlossen werden.
Zusätzliche Funk onen
Integriertes Funkmodul zur drahtlosen Impulsübertragung
Ÿ
Impulsübertragung auch per Kabel möglich
Ÿ
Bis zu 38 Stunden Betriebszeit mit Ba erie
Ÿ
