6.5 Fernbedienung
Die tragbare Funksteuerung, auch CCS AUTEC
genannt, steuert die Maschine aus der Ferne. Die
Bedienungsanleitung für die CCS AUTEC und die
Bedienungsanleitung für die Empfangseinheit
werden ebenfalls separat geliefert.
WARNUNG
Vor der Verwendung der Maschine
wird empfohlen, dieses Handbuch zu
lesen und zu verstehen.
6.5.1 Beschreibung der Bauteile der
Fernsteuerung (Abb. 10)
1 Anzeige. Sie zeigt den aktuellen Status der
Maschine an. Alle Anomalien werden nicht
nur durch das Aufleuchten der LEDs ange-
zeigt, sondern auch grafisch hervorgehoben.
2 Led 1-8 nicht belegt
3 Durch Drücken der Taste 3 kann die Display-
helligkeit wieder auf Maximum gestellt wer-
den (für ca. 15 Sekunden) Die Tasten 3A sind
nicht belegt.
4 LED 9-16 nicht belegt
5 Joystick vorwärts/rückwärts
6 Joystick rechts/links
7 Nicht belegt
28
3a
3
2
1
22
5
7
8
21
20
Tragbare Fernbedienung
4
17
6
23
14
13
12
11
10
18
9

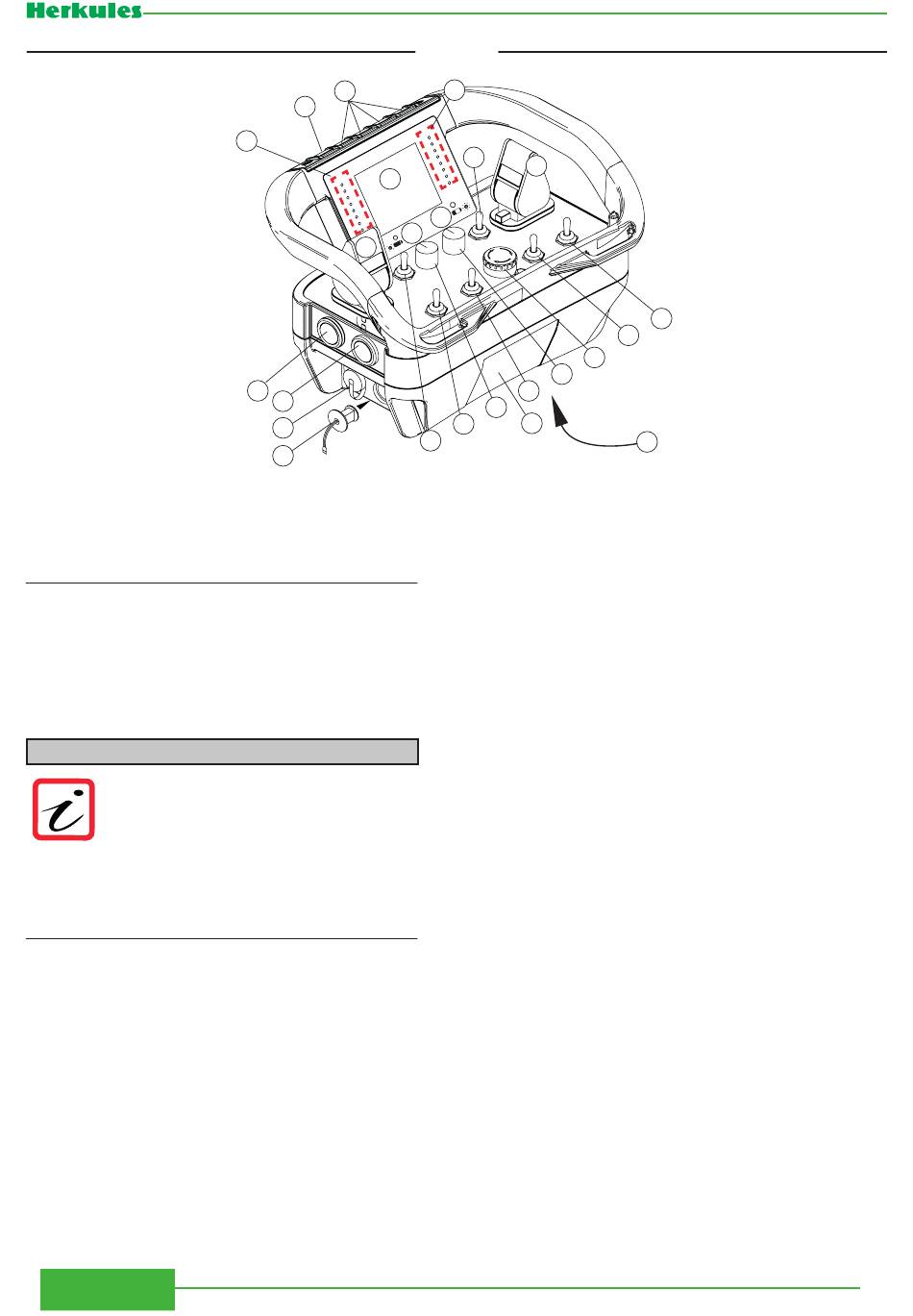

Abb. 10
8 „Starttaste" Startet die Fernbedienung und
verbindet die Fernbedienung mit der Maschi-
ne.
9 Startschalter des Motors (nach oben wird der
Motor gestartet. Nach unten ist nicht belegt.
Zum Stoppen des Motors Notaustaste drü-
cken.
10 „Float" Schwimmstellung des Anbaugerätes
11 Steuerungswähler zur Korrektur des Fahr-
wegs der Maschine.
12 „PTO ON - OFF" Schaltet das Anbaugerät ein
oder aus.
13 Geschwindigkeitsregler (0–4,5 km/h)
14 Notausschalter
15 AUX1 - AUX 2 Hilfskreis-Wahlschalter mit
zwei Stellungen und automatischer Rückstel-
lung steuert die Auswurfklappe des Schlegel-
mähers AUX 1 runter / AUX 2 hoch.
16 Steuerungswähler für Hebevorrichtung nach
oben/unten.
17 Drehzahlsteuerung max-min (max 3600U/
min).
18 Typenschild der Fernbedienung.
19 Akkufach (unter der Fernbedienung).
20 Codierter Schlüssel (ohne den die Maschine
nicht arbeitet).
21 Anschluss für Maschinensteuerungskabel
(mitgeliefert), um ohne Batterie zu arbeiten.
22 Batteriekontrolle grün
23 Batteriekontrolle rot
