Sensoranschluss

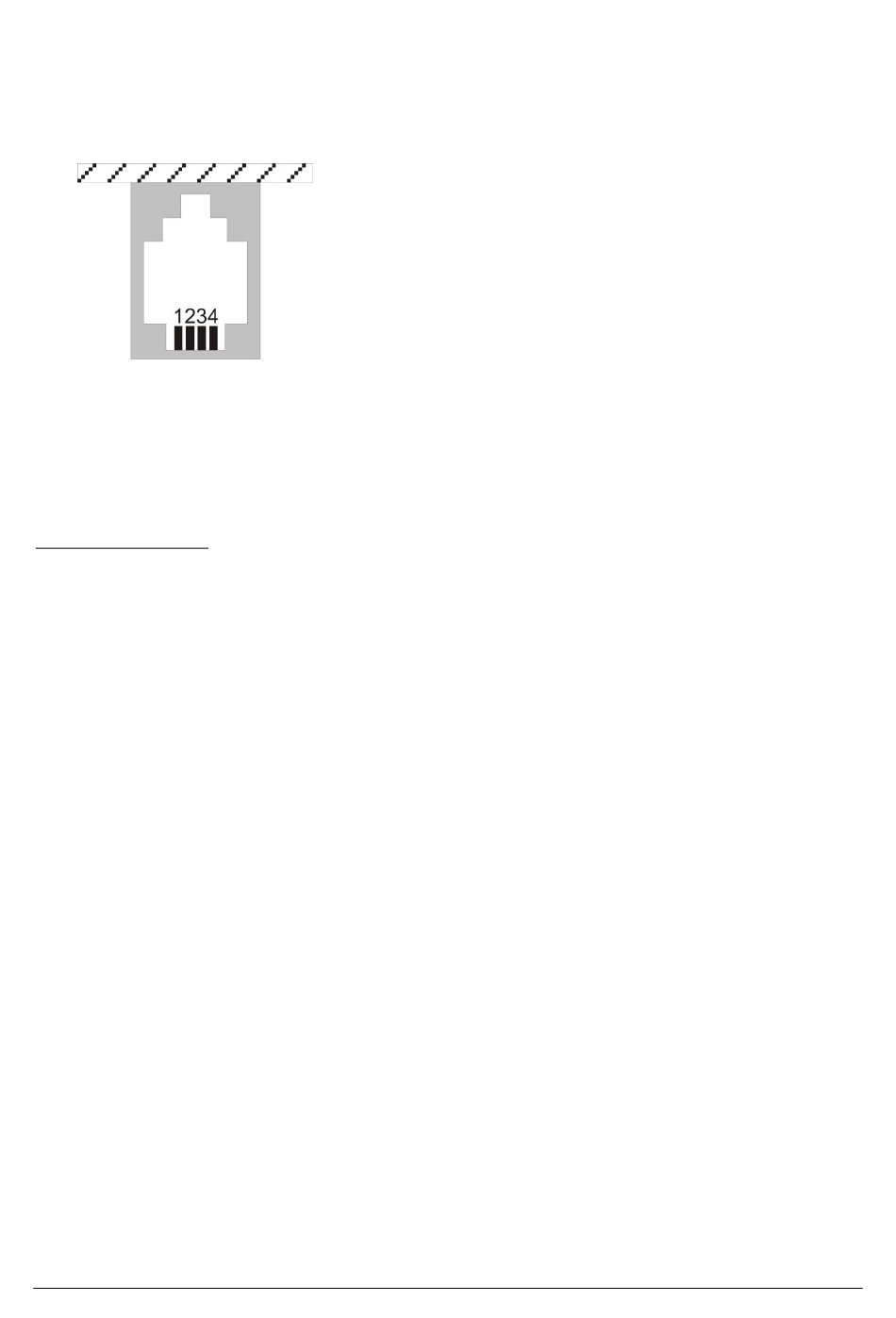

Pinbelegung Sensorbuchse (von der An-
schlussseite gesehen):
1. 3 kHz Taktfrequenz (schwarz)
2. Masse (rot)
3. 12 V (grün)
4. Signal 1: (gelb)
(Farben je Lieferant können abweichen)
Sensoren simulieren:
Kontakt vom potentialfreien Schaltelement
(wie z.B. Reedkontakt, Schwimmerschalter):
muss die Pins 3 (12V) und 4 (Signal) schalten.
Pin 2 und 4 kurzgeschlossen: Wasser vorhan-
den, Förderpumpe freigegeben
Pin 3 und 4 offen:
Nachspeisung angesteuert, Pumpe gesperrt
Bitte Nachlaufzeiten beachten
Änderungen sind im Sinne der technischen Weiterentwicklung vorbehalten!
Dateiname: VRC-2S3-BedD.doc
Technische Daten
Steuergerät (Typ VRC-2S3)
Abmessungen Steckergehäuse: 65 x 120 x 90
mm (BxHxT) Gewicht: 350 g
Spannung 220/230 V 50 Hz
Stromaufnahme betriebsbereit: ca. 2 mA, ma-
ximale Stromaufnahme: ca. 12 mA. Schalt-
leistung Pumpe: 230 V 5 A;
Schaltleistung Ventil: 230V 3 A Gesamt-
schaltleistung: 230 V 6,3 A, Schutzart: IP 20
Der jährliche Energieverbrauch beträgt je nach
Schalthäufigkeit ca. 2 kWh
Sensor (Typ VRS-2)
Abmessung: Ø 13 mm x 50 mm
Gehäusematerial: Polypropylen
Kabel Art: Telefonkabel (flach)
Kabellänge: Standard 15 m (andere Längen
bis zu 100 m auf Bestellung lieferbar)
Anschlussstecker: 4-polig RJ10 "Western"
Messfrequenz: ca. 3 kHz,
Messspannung 8 V. Schutzart: IP 68
Mindestleitfähigkeit des Regenwassers:
15µS/cm
Nachfüllventil (Typ VRV-2)
Abmessung: 110 x 80 x 40 mm (LxBxT)
Nenndurchfluss bei 4 bar Vordruck und frei-
em Auslauf: ca. 25 l/min
Elektrische Anschlusswerte:
220/230 V 32 mA, stromlos geschlossen
Einlauf: ¾" Überwurfmutter, Auslauf:
ø 10 mm Tülle. Einbaulage beliebig
5 m Anschlusskabel, vergossen. Schutzklasse
II., IP 65
Stand: 2023
