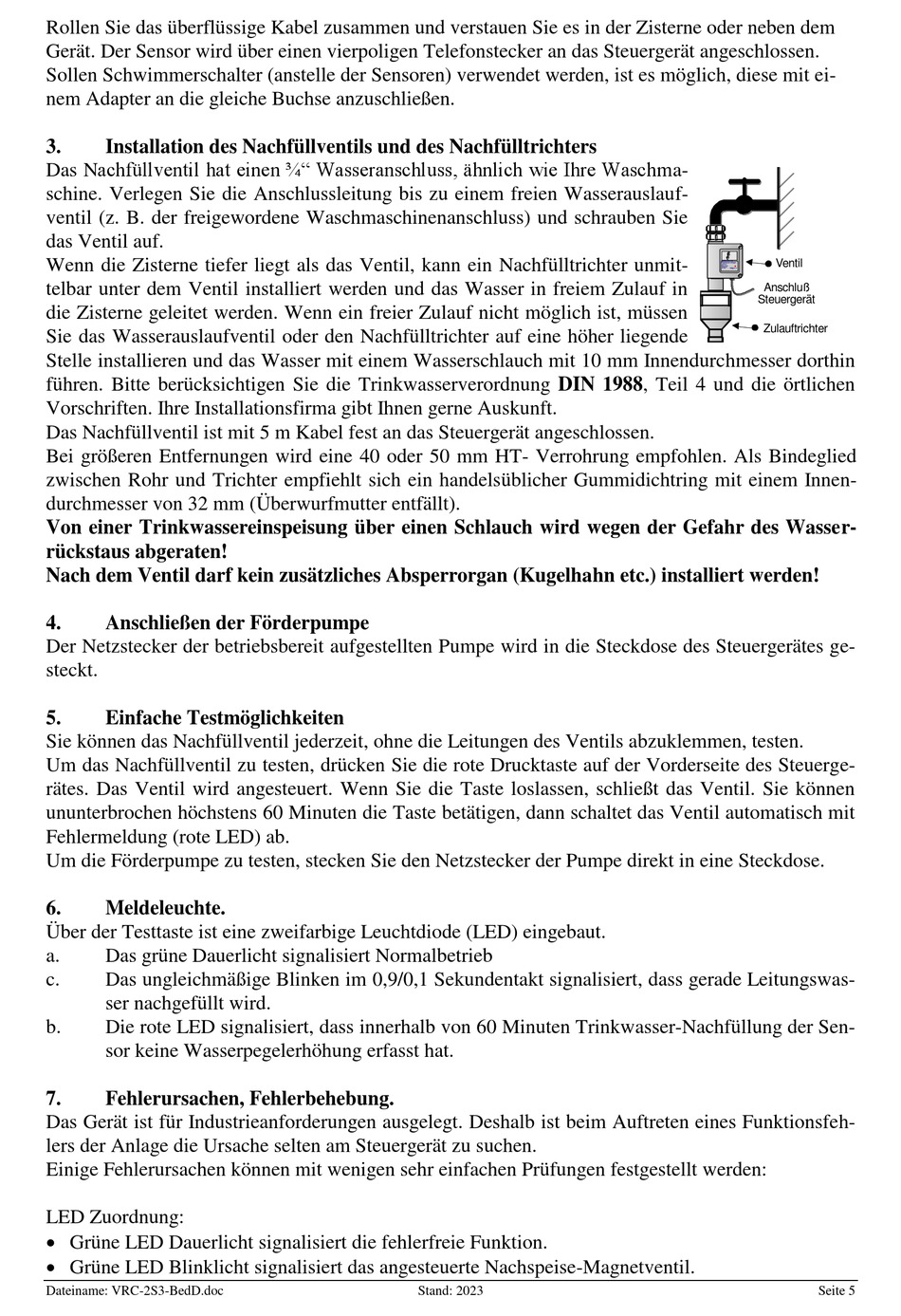

Rollen Sie das überflüssige Kabel zusammen und verstauen Sie es in der Zisterne oder neben dem
Gerät. Der Sensor wird über einen vierpoligen Telefonstecker an das Steuergerät angeschlossen.
Sollen Schwimmerschalter (anstelle der Sensoren) verwendet werden, ist es möglich, diese mit ei-
nem Adapter an die gleiche Buchse anzuschließen.
3.
Installation des Nachfüllventils und des Nachfülltrichters
Das Nachfüllventil hat einen ¾" Wasseranschluss, ähnlich wie Ihre Waschma-
schine. Verlegen Sie die Anschlussleitung bis zu einem freien Wasserauslauf-
ventil (z. B. der freigewordene Waschmaschinenanschluss) und schrauben Sie
das Ventil auf.
Wenn die Zisterne tiefer liegt als das Ventil, kann ein Nachfülltrichter unmit-
telbar unter dem Ventil installiert werden und das Wasser in freiem Zulauf in
die Zisterne geleitet werden. Wenn ein freier Zulauf nicht möglich ist, müssen
Sie das Wasserauslaufventil oder den Nachfülltrichter auf eine höher liegende
Stelle installieren und das Wasser mit einem Wasserschlauch mit 10 mm Innendurchmesser dorthin
führen. Bitte berücksichtigen Sie die Trinkwasserverordnung DIN 1988, Teil 4 und die örtlichen
Vorschriften. Ihre Installationsfirma gibt Ihnen gerne Auskunft.
Das Nachfüllventil ist mit 5 m Kabel fest an das Steuergerät angeschlossen.
Bei größeren Entfernungen wird eine 40 oder 50 mm HT- Verrohrung empfohlen. Als Bindeglied
zwischen Rohr und Trichter empfiehlt sich ein handelsüblicher Gummidichtring mit einem Innen-
durchmesser von 32 mm (Überwurfmutter entfällt).
Von einer Trinkwassereinspeisung über einen Schlauch wird wegen der Gefahr des Wasser-
rückstaus abgeraten!
Nach dem Ventil darf kein zusätzliches Absperrorgan (Kugelhahn etc.) installiert werden!
4.
Anschließen der Förderpumpe
Der Netzstecker der betriebsbereit aufgestellten Pumpe wird in die Steckdose des Steuergerätes ge-
steckt.
5.
Einfache Testmöglichkeiten
Sie können das Nachfüllventil jederzeit, ohne die Leitungen des Ventils abzuklemmen, testen.
Um das Nachfüllventil zu testen, drücken Sie die rote Drucktaste auf der Vorderseite des Steuerge-
rätes. Das Ventil wird angesteuert. Wenn Sie die Taste loslassen, schließt das Ventil. Sie können
ununterbrochen höchstens 60 Minuten die Taste betätigen, dann schaltet das Ventil automatisch mit
Fehlermeldung (rote LED) ab.
Um die Förderpumpe zu testen, stecken Sie den Netzstecker der Pumpe direkt in eine Steckdose.
6.
Meldeleuchte.
Über der Testtaste ist eine zweifarbige Leuchtdiode (LED) eingebaut.
a.
Das grüne Dauerlicht signalisiert Normalbetrieb
c.
Das ungleichmäßige Blinken im 0,9/0,1 Sekundentakt signalisiert, dass gerade Leitungswas-
ser nachgefüllt wird.
b.
Die rote LED signalisiert, dass innerhalb von 60 Minuten Trinkwasser-Nachfüllung der Sen-
sor keine Wasserpegelerhöhung erfasst hat.
7.
Fehlerursachen, Fehlerbehebung.
Das Gerät ist für Industrieanforderungen ausgelegt. Deshalb ist beim Auftreten eines Funktionsfeh-
lers der Anlage die Ursache selten am Steuergerät zu suchen.
Einige Fehlerursachen können mit wenigen sehr einfachen Prüfungen festgestellt werden:
LED Zuordnung:
Grüne LED Dauerlicht signalisiert die fehlerfreie Funktion.
Grüne LED Blinklicht signalisiert das angesteuerte Nachspeise-Magnetventil.
