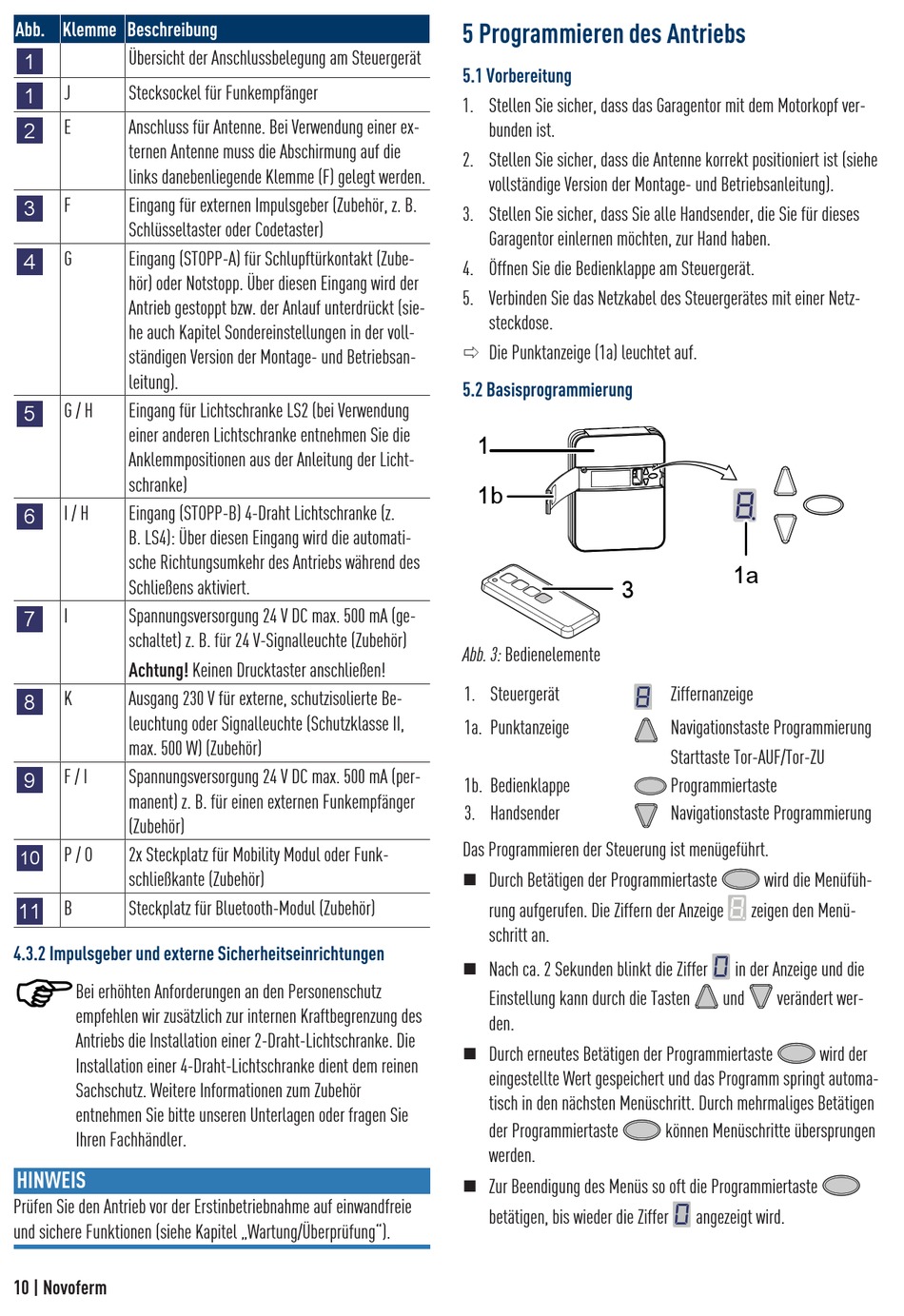

Novoferm NovoPort Speed Original-Montage- Und Betriebsanleitung Seite 10

Abb. Klemme Beschreibung
Übersicht der Anschlussbelegung am Steuergerät
1
⁠
J Stecksockel für Funkempfänger
1
⁠
E Anschluss für Antenne. Bei Verwendung einer ex-
2
⁠
ternen Antenne muss die Abschirmung auf die
links danebenliegende Klemme (F) gelegt werden.
F Eingang für externen Impulsgeber (Zubehör, z. B.
3
⁠
Schlüsseltaster oder Codetaster)
G Eingang (STOPP-A) für Schlupftürkontakt (Zube-
4
⁠
hör) oder Notstopp. Über diesen Eingang wird der
Antrieb gestoppt bzw. der Anlauf unterdrückt (sie-
he auch Kapitel Sondereinstellungen in der voll-
ständigen Version der Montage- und Betriebsan-
leitung).
G / H Eingang für Lichtschranke LS2 (bei Verwendung
5
⁠
einer anderen Lichtschranke entnehmen Sie die
Anklemmpositionen aus der Anleitung der Licht-
schranke)
I / H Eingang (STOPP-B) 4-Draht Lichtschranke (z.
6
⁠
B. LS4): Über diesen Eingang wird die automati-
sche Richtungsumkehr des Antriebs während des
Schließens aktiviert.
I Spannungsversorgung 24 V DC max. 500 mA (ge-
7
⁠
schaltet) z. B. für 24 V-Signalleuchte (Zubehör)
Achtung! Keinen Drucktaster anschließen!
K Ausgang 230 V für externe, schutzisolierte Be-
8
⁠
leuchtung oder Signalleuchte (Schutzklasse II,
max. 500 W) (Zubehör)
F / I Spannungsversorgung 24 V DC max. 500 mA (per-
9
⁠
manent) z. B. für einen externen Funkempfänger
(Zubehör)
P / O 2x Steckplatz für Mobility Modul oder Funk-
10
⁠
schließkante (Zubehör)
B Steckplatz für Bluetooth-Modul (Zubehör)
11
⁠
4.3.2 Impulsgeber und externe Sicherheitseinrichtungen
Bei erhöhten Anforderungen an den Personenschutz
empfehlen wir zusätzlich zur internen Kraftbegrenzung des
Antriebs die Installation einer 2-Draht-Lichtschranke. Die
Installation einer 4-Draht-Lichtschranke dient dem reinen
Sachschutz. Weitere Informationen zum Zubehör
entnehmen Sie bitte unseren Unterlagen oder fragen Sie
Ihren Fachhändler.
HINWEIS
Prüfen Sie den Antrieb vor der Erstinbetriebnahme auf einwandfreie
und sichere Funktionen (siehe Kapitel „Wartung/Überprüfung").
10 | Novoferm
5 Programmieren des Antriebs
5.1 Vorbereitung
1. Stellen Sie sicher, dass das Garagentor mit dem Motorkopf ver-
bunden ist.
2. Stellen Sie sicher, dass die Antenne korrekt positioniert ist (siehe
vollständige Version der Montage- und Betriebsanleitung).
3. Stellen Sie sicher, dass Sie alle Handsender, die Sie für dieses
Garagentor einlernen möchten, zur Hand haben.
4. Öffnen Sie die Bedienklappe am Steuergerät.
5. Verbinden Sie das Netzkabel des Steuergerätes mit einer Netz-
steckdose.
ð Die Punktanzeige (1a) leuchtet auf.
5.2 Basisprogrammierung
1
1b
3
Abb. 3: Bedienelemente
1. Steuergerät
1a. Punktanzeige
1b. Bedienklappe
3. Handsender
Das Programmieren der Steuerung ist menügeführt.
n Durch Betätigen der Programmiertaste
rung aufgerufen. Die Ziffern der Anzeige ⁠ zeigen den Menü-
schritt an.
n Nach ca. 2 Sekunden blinkt die Ziffer ⁠ in der Anzeige und die
Einstellung kann durch die Tasten
den.
n Durch erneutes Betätigen der Programmiertaste
eingestellte Wert gespeichert und das Programm springt automa-
tisch in den nächsten Menüschritt. Durch mehrmaliges Betätigen
der Programmiertaste
werden.
n Zur Beendigung des Menüs so oft die Programmiertaste
betätigen, bis wieder die Ziffer ⁠ angezeigt wird.
1a
⁠ Ziffernanzeige
⁠ Navigationstaste Programmierung
Starttaste Tor-AUF/Tor-ZU
⁠ Programmiertaste
⁠ Navigationstaste Programmierung
⁠ wird die Menüfüh-
⁠ und ⁠ verändert wer-
⁠ wird der
⁠ können Menüschritte übersprungen
⁠
