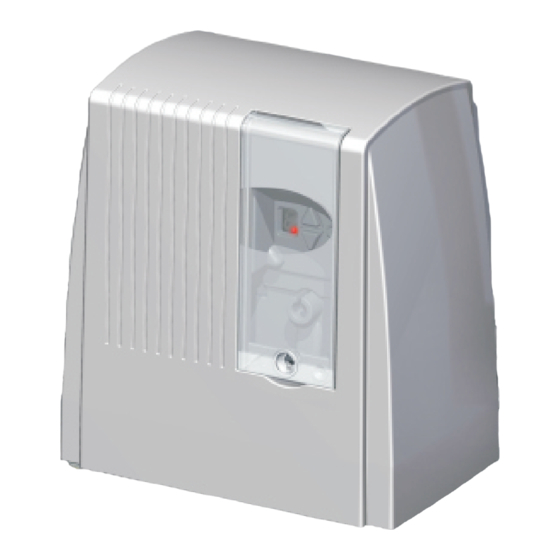

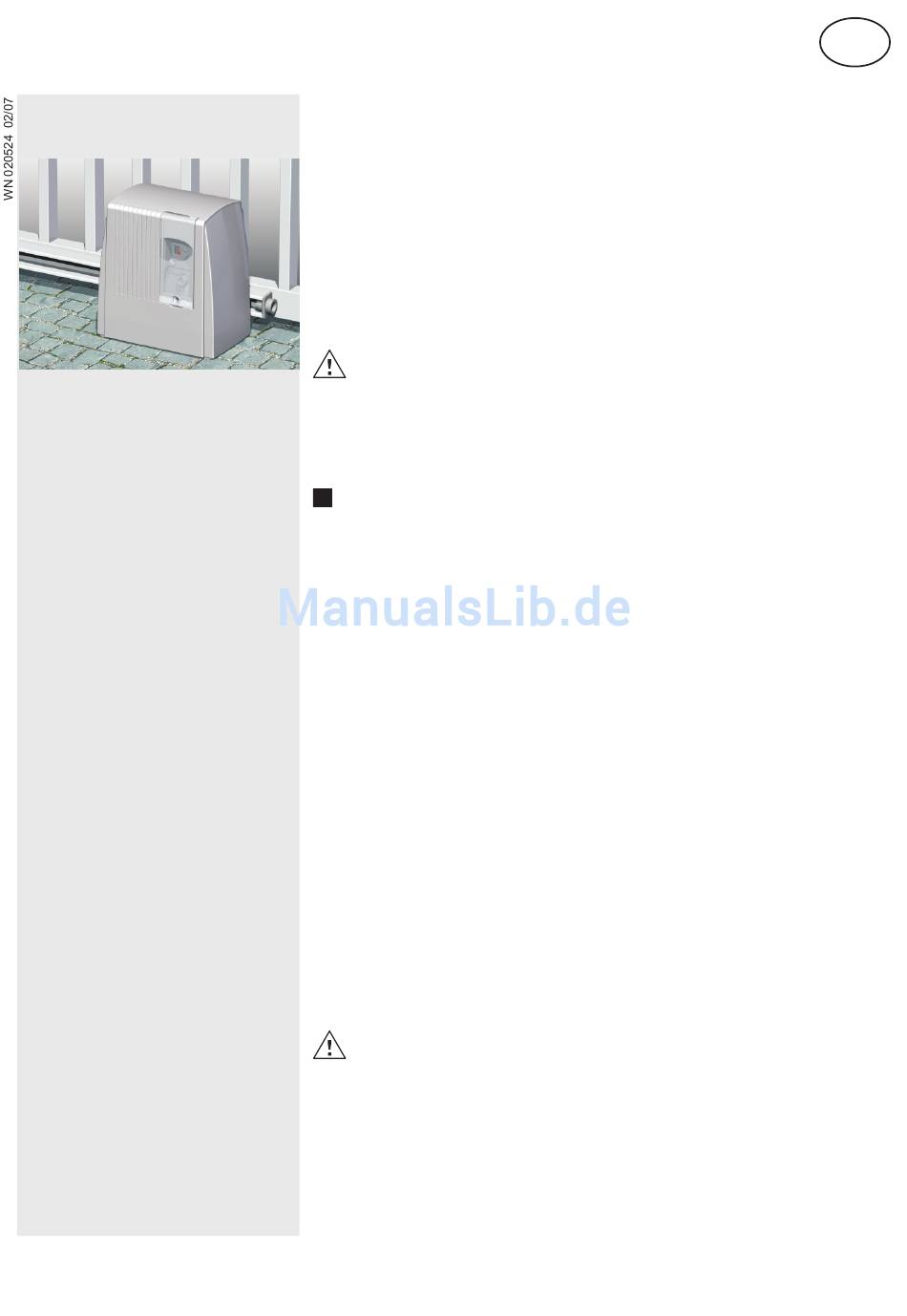

Novoferm NovoGate Montage-, Bedienungs- Und Wartungsanleitung

Änderungen vorbehalten
NovoGate
Inhaltsverzeichnis
Allgemeines
- Sicherheitshinweise
- Symbolerklärung
- Arbeitssicherheit
- Demontage
- Entsorgung
- Typenschild
- Verpackung
- Garantiebestimmungen
- Technische Daten
Montageanleitung
Betriebsanleitung
Wartung und Überprüfung
Fehlersuchanleitung
Prüfbuch
Konformitätserklärung
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
A llgemeine Informationen
Sicherheit
Vor Beginn sämtlicher Arbeiten am Produkt die Be-
triebsanleitung, insbesondere das Kapitel Sicher-
heit und die jeweiligen Sicherheitshinweise, voll-
ständig lesen. Das Gelesene muss verstanden
worden sein. Es könnten von diesem Produkt
Gefahren ausgehen, wenn es nicht fachgerecht,
unsachgemäß oder nicht bestimmungsgemäß
verwendet wird.
Bei Schäden, die aufgrund der Nichtbeachtung
dieser Anleitung entstehen, erlischt die
Herstellerhaftung.
Symbolerklärung
WARNUNG: drohende Gefahr
Dieses Symbol kennzeichnet Hinweise, die
bei Nichtbeachtung zu schweren
Verletzungen führen können.
Achtung
!
Dieses Symbol kennzeichnet Hinweise, die
zu Fehlfunktionen und/oder Ausfall
des Antriebes führen können.
0
Verweis auf Text und Bild
Arbeitssicherheit
Durch Befolgen der angegebenen Sicherheitshin-
weise und Anweisungen in dieser Betriebsanlei-
tung können Personen- und Sachschäden
während der Arbeit mit und an dem Produkt ver-
mieden werden.
Bei Nichteinhaltung der angegebenen Sicherheits-
hinweise und Anweisungen in dieser Betriebsan-
leitung sowie der für den Einsatzbereich geltenden
Unfallverhütungsvorschriften und allgemeinen
Sicherheitsbestimmungen sind jegliche Haftpflicht-
und Schadenersatzansprüche gegen den Her-
steller oder seinen Beauftragten ausgeschlossen.
Gefahren, die vom Produkt ausgehen können
Das Produkt wurde einer Gefährdungsanalyse
unterzogen. Die darauf aufbauende Konstruktion
und Ausführung des Produktes entspricht dem
heutigen Stand der Technik.
Das Produkt ist bei bestimmungsgemäßer Verwen-
dung betriebssicher.
Dennoch bleibt ein Restrisiko bestehen!
Das Produkt arbeitet mit hoher elektrischer
Spannung. Vor Beginn der Arbeiten an
elektrischen Anlagen ist Folgendes zu beachten:
1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
Ersatzteile
Nur Original-Ersatzteile des Herstellers
verwenden.
Falsche oder fehlerhafte Ersatzteile
können
zu Beschädigungen, Fehlfunktionen oder
Totalausfall des Produktes führen.
Veränderungen und Umbauten am Produkt
Zur Vermeidung von Gefährdungen und zur
Sicherung der optimalen Leistung dürfen am Pro-
dukt weder Veränderungen noch An- und Umbau-
ten vorgenommen werden, die durch den
Hersteller nicht ausdrücklich genehmigt worden
sind.
Demontage
Die Demontage erfolgt in umgekehrter Reihenfolge
der Montageanleitung 7- 1.
Entsorgung
Es sind die entsprechenden Ländervorschriften zu
beachten.
Typenschild
Das Typenschild befindet sich unter der
Bedienfeld-Abdeckung Die angegebenen
Anschlusswerte sind zu beachten.
Verpackung
Entsorgung der Verpackungsmaterialien stets
umweltgerecht und nach den geltenden örtlichen
Entsorgungsvorschriften vornehmen.
Garantiebestimmungen
Sehr geehrte Kundin, sehr geehrter Kunde,
der von Ihnen erworbene Schiebetorantrieb ist
seitens des Herstellers bei der Fertigung mehrfach
auf seine einwandfreie Qualität geprüft worden.
Sollte dieser oder Teile davon nachweisbar wegen
Material- oder Fabrikationsfehlern unbrauchbar
oder in der Brauchbarkeit erheblich beeinträchtigt
sein, werden wir diese nach unserer Wahl unent-
geltlich nachbessern oder neu liefern.
Für Schäden infolge mangelhafter Einbau- und
Montagearbeiten, fehlerhafter Inbetriebsetzung,
nicht ordnungsgemäßer Bedienung und Wartung,
nicht sachgerechter Beanspruchung sowie
jeglicher eigenmächtiger Änderungen an dem An-
trieb und den Zubehörteilen wird keine Haftung
übernommen. Entsprechendes gilt auch für Schä-
den, die durch den Transport, höhere Gewalt,
Fremdeinwirkung oder natürliche Abnutzung sowie
besondere atmosphärische Belastungen entstan-
den sind. Nach eigenmächtigen Änderungen oder
Nachbesserungen von Funktionsteilen kann keine
Haftung übernommen werden. Mängel sind uns
unverzüglich schriftlich anzuzeigen; die betreffen-
den Teile sind uns auf Verlangen zuzusenden. Die
Kosten für Aus- und Einbau, Fracht und Porti
werden von uns nicht übernommen. Stellt sich eine
Beanstandung als unberechtigt heraus, hat der Be-
steller unsere Kosten zu tragen.
Diese Garantie ist nur gültig in Verbindung mit
der quittierten Rechnung und beginnt mit dem
Tage der Lieferung. Für die Mängelfreiheit des
Produktes leistet der Hersteller Gewähr.
Die Gewährleistungsdauer beträgt 24 Monate,
sofern der rückseitige Nachweis ordnungsgemäß
ausgefüllt ist. Ansonsten endet die Gewährlei-
stungsfrist 27 Monate nach Herstelldatum
Technische Daten
Antriebstyp: NovoGate
Anschlusswerte: 230V / 50Hz
Leistungsaufnahme: 4W / 280W
Kurzzeitbetrieb: 2 Min.
Betriebsarten: Impulsbetrieb,
Automatik,
ferngesteuert
Zugkräfte: 550N
Geschwindigkeiten: 17cm/s / 9cm/s
Temperaturbereich: - 20°C - +60°C
Schutzklasse: IP35
Hersteller: Novoferm tormatic GmbH
Oberste-Wilms-Str. 15a
D-44309 Dortmund
D
