Betriebsanleitung
5.2
Verifizierungszelle für die Micro Flow Bench
Verifizierungszelle für die Micro Flow Bench in der Micro Flow Bench montieren:
1. Sicherstellen, dass die Sonde, die Micro Flow Bench und die Verifizierungszelle Umgebungstemperatur haben.
Nähere Informationen siehe Technische Daten → .
o
Haben die Komponenten keine Umgebungstemperatur, kann es zu fehlerhaften Verifizierungen kommen.
o
2. Saubere Handschuhe verwenden und die Verifizierungszelle für die Micro Flow Bench aus dem Koffer nehmen.
An der Kunststoffmutter anfassen und darauf achten, die Fensteroberflächen nicht zu berühren.
o
Im Umgang mit der Verifizierungszelle für die Micro Flow Bench empfiehlt es sich, stets saubere
o
Handschuhe zu tragen, um die Übertragung von Öl oder anderen filmartigen Verunreinigungen auf die
Außenflächen der optischen Fenster zu minimieren.

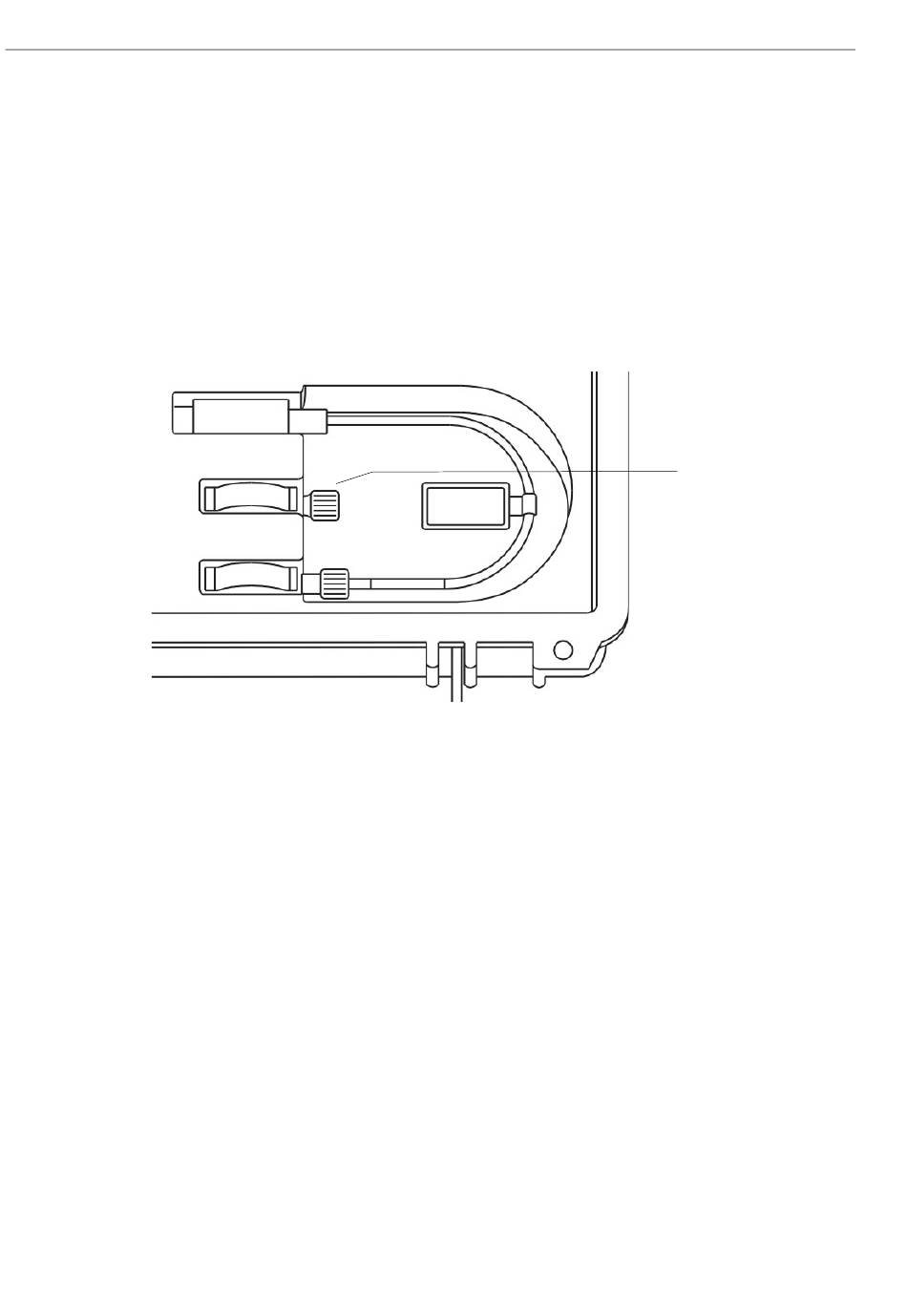

Abbildung 11. Verifizierungszelle der Micro Flow Bench mit Kunststoffmutter (1) für korrekte Handhabung und Entnahme aus dem Koffer
3. Vor der Kalibrierung eine Sichtprüfung durchführen, um sicherzustellen, dass die optischen Flächen der
Verifizierungszelle für die Micro Flow Bench sauber sind.
Die Verwendung eines beleuchteten Stereomikroskops mit mindestens 10x Vergrößerung wird empfohlen.
o
Die Überprüfung der normalen und Achse außerhalb werden empfohlen, um festzustellen, ob die Flächen
o
durch Partikel oder eine filmartige Verschmutzung verunreinigt sind.
Wenn eine Reinigung erforderlich ist, siehe Optische Flächen reinigen → für eine Anleitung.
o
4. Um die Verifizierungszelle für die Micro Flow Bench in der Micro Flow Bench zu montieren, den Lichtschutz
zurückziehen und die Verifizierungszelle auf die zur Quelle zeigenden Sondenmarkierungen ausrichten.
Während der Verifizierung des optischen Systems empfiehlt es sich, dass die Strahlfalle geöffnet ist. Vor der
Verifizierung sicherstellen, dass sich die Strahlfalle in der korrekten Position befindet.
18
Kalibrier- und Verifizierungskit für Raman Flow Assembly
1
A0052686
Endress+Hauser
