SRAM eTap AXS Bedienungsanleitung Seite 28

AXS Installation
L

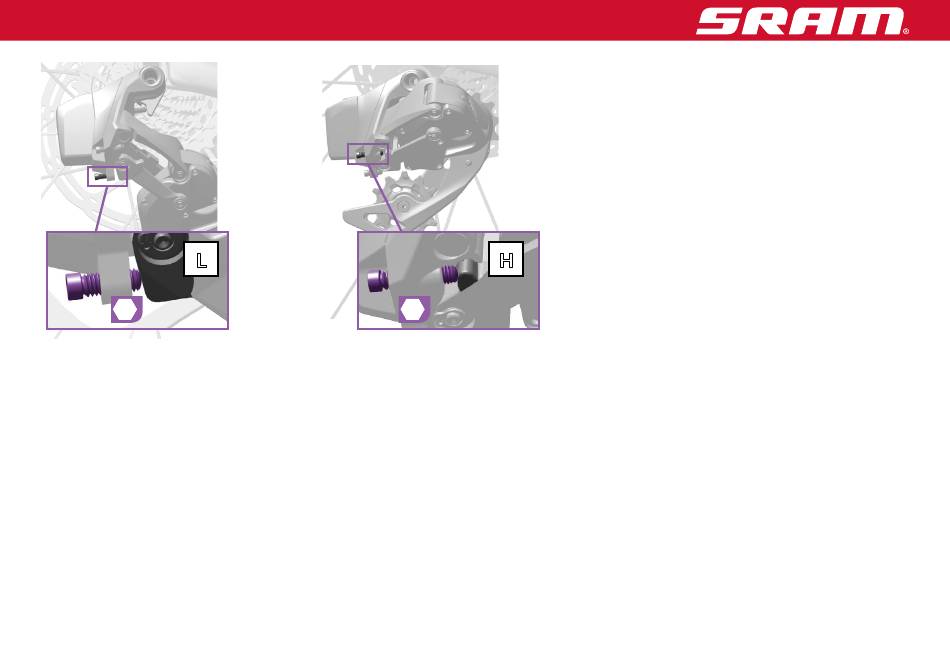

2.5
1. Shift the front derailleur into the outboard position.
2. Shift the rear derailleur inboard to the largest cog.
3. The derailleur cage may contact the rear wheel before the chain is installed. This is normal.
4. Adjust the low limit screw (L) so that it lightly contacts the inner link of the rear derailleur.
5. Shift the rear derailleur outboard to the smallest cog.
6. Adjust the high limit screw (H) until it lightly touches the inner link of the rear derailleur.
1. Schalten Sie den Umwerfer in die äußere Position.
2. Schalten Sie das Schaltwerk nach innen auf den größten Zahnkranz.
3. Der Schaltwerkkäfig berührt möglicherweise das Hinterrad, bevor die Kette montiert ist. Das ist normal.
4. Stellen Sie die untere Anschlagschraube (L) so ein, dass sie leicht den Anschlag des inneren Parallelogrammkörpers berührt.
5. Schalten Sie das Schaltwerk nach außen auf den kleinsten Zahnkranz.
6. Stellen Sie die obere Anschlagschraube (H) so ein, dass sie leicht den Anschlag des inneren Parallelogrammkörpers berührt.
Rear Derailleur Adjustments
Einstellung des Schaltwerks
H
2.5
