6
7

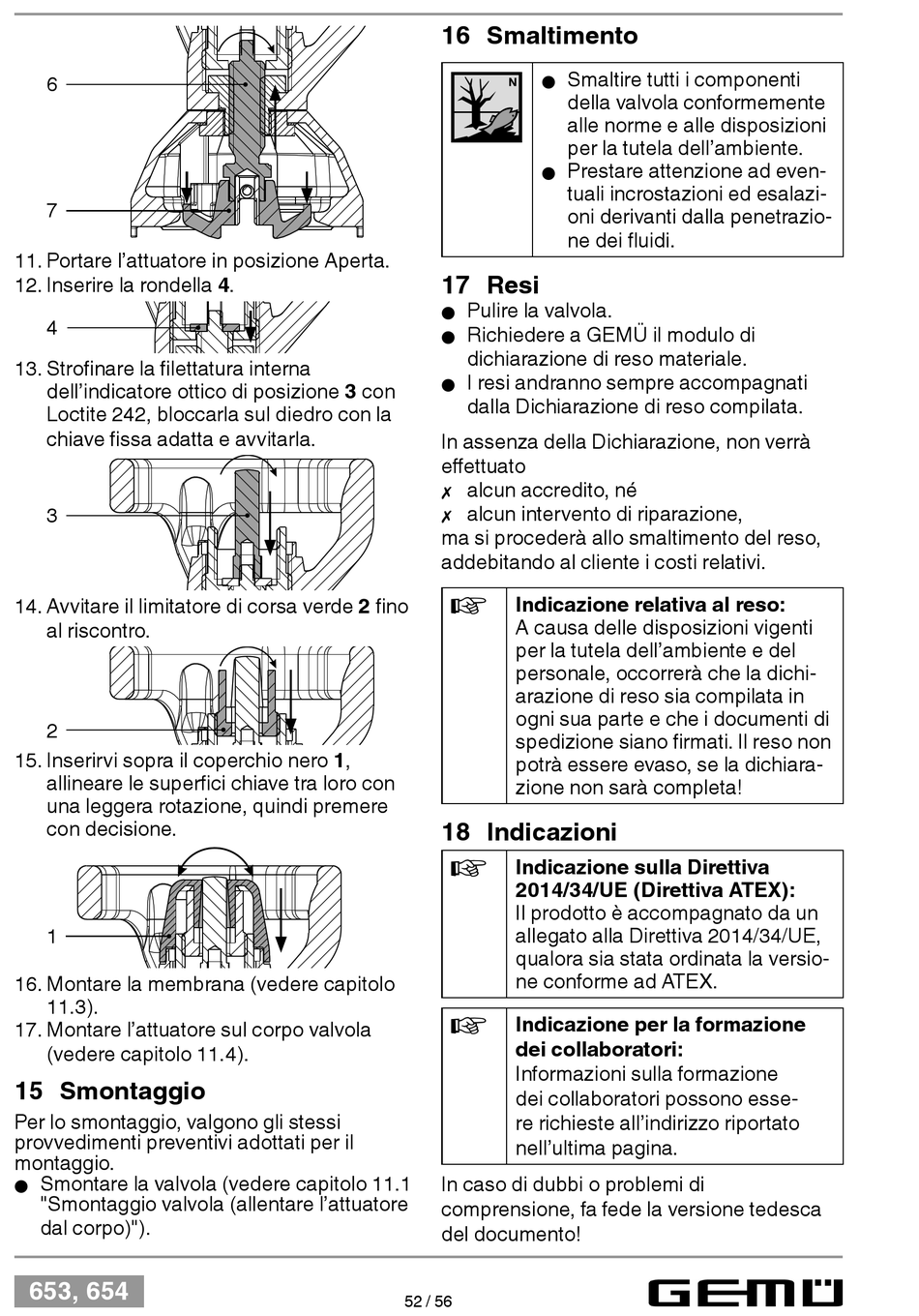

11. Portare l'attuatore in posizione Aperta.
12. Inserire la rondella 4.
4
13. Strofinare la filettatura interna
dell'indicatore ottico di posizione 3 con
Loctite 242, bloccarla sul diedro con la
chiave fissa adatta e avvitarla.
3
14. Avvitare il limitatore di corsa verde 2 fino
al riscontro.
2
15. Inserirvi sopra il coperchio nero 1,
allineare le superfici chiave tra loro con
una leggera rotazione, quindi premere
con decisione.
1
16. Montare la membrana (vedere capitolo
11.3).
17. Montare l'attuatore sul corpo valvola
(vedere capitolo 11.4).
15 Smontaggio
Per lo smontaggio, valgono gli stessi
provvedimenti preventivi adottati per il
montaggio.
Smontare la valvola (vedere capitolo 11.1
G
"Smontaggio valvola (allentare l'attuatore
dal corpo)").
653, 654
16 Smaltimento
Smaltire tutti i componenti
G
della valvola conformemente
alle norme e alle disposizioni
per la tutela dell'ambiente.
Prestare attenzione ad even-
G
tuali incrostazioni ed esalazi-
oni derivanti dalla penetrazio-
ne dei fluidi.
17 Resi
Pulire la valvola.
G
Richiedere a GEMÜ il modulo di
G
dichiarazione di reso materiale.
I resi andranno sempre accompagnati
G
dalla Dichiarazione di reso compilata.
In assenza della Dichiarazione, non verrà
effettuato
alcun accredito, né

alcun intervento di riparazione,

ma si procederà allo smaltimento del reso,
addebitando al cliente i costi relativi.
Indicazione relativa al reso:
A causa delle disposizioni vigenti
per la tutela dell'ambiente e del
personale, occorrerà che la dichi-
arazione di reso sia compilata in
ogni sua parte e che i documenti di
spedizione siano firmati. Il reso non
potrà essere evaso, se la dichiara-
zione non sarà completa!
18 Indicazioni
Indicazione sulla Direttiva
2014/34/UE (Direttiva ATEX):
Il prodotto è accompagnato da un
allegato alla Direttiva 2014/34/UE,
qualora sia stata ordinata la versio-
ne conforme ad ATEX.
Indicazione per la formazione
dei collaboratori:
Informazioni sulla formazione
dei collaboratori possono esse-
re richieste all'indirizzo riportato
nell'ultima pagina.
In caso di dubbi o problemi di
comprensione, fa fede la versione tedesca
del documento!
52 / 56
