Uzstādīšana
Uzstādīšana
4
Montāža
4.1
VTK-V kompozītmateriālu bloku transportēšanas ratiņi tiek piegādāti jau samontēti, ir tikai jāuzstāda vadotnes rokturi,
kā norādīts turpmāk:
•

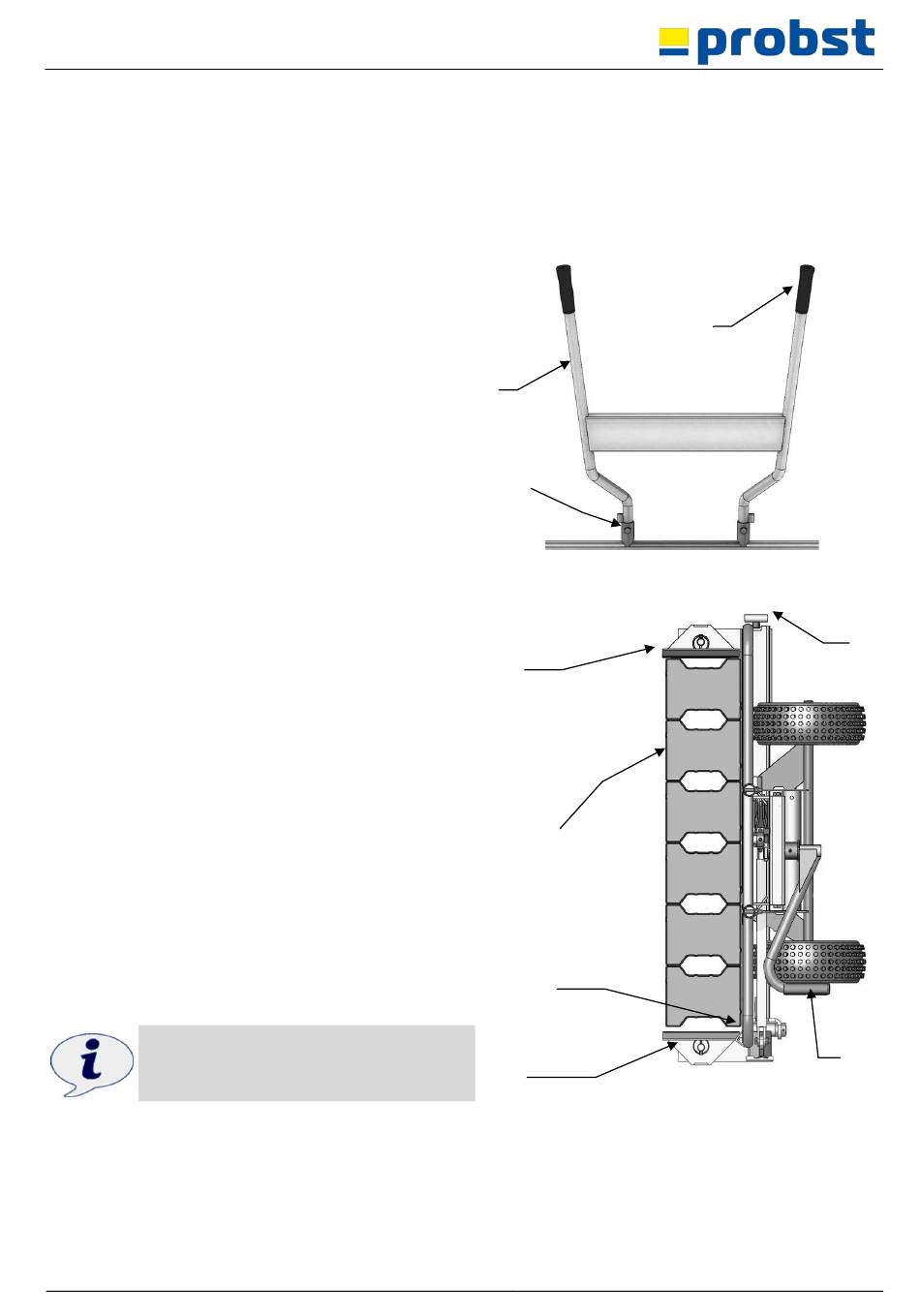

Ievietojiet rokturus (1) statīva caurulēs (11) un pēc tam
nostipriniet tos ar pievienotajām skrūvēm.
Pielāgošana satveramajam materiālam
4.2
Pārvietojiet saspiešanas sviru (5) pa kreisi (kā parādīts).
➔ Kreisais žoklis (13) ir atvērtā stāvoklī.
•
Novietojiet VTK-V tuvu satvertajam priekšmetam,
pārliecinoties, ka satvertais priekšmets saskaras ar
aizbīdni (4).
•
Pagrieziet regulēšanas skrūvi (10) pulksteņrādītāja
kustības virzienā, līdz labā spaile (12) brīvi pieguļ pie
satveršanas materiāla.
•
Pagrieziet regulēšanas skrūvi (10) atpakaļ par diviem
līdz trim pagriezieniem pretēji pulksteņrādītāja
virzienam.
•
Pagrieziet saspiešanas sviru (5) pulksteņrādītāja
kustības virzienā, cik tālu vien iespējams.
➔ Kreisais žoklis (13) saskaras ar satverto materiālu un
saspiežas.
Ja saspiešanas sviras (5) iedarbināšanai ir nepieciešams
pārāk liels spēks vai ja satveršanas materiāls netiek
pareizi saspiests, vēlreiz jāveic regulēšanas procedūra un
attiecīgi jānoregulē regulēšanas skrūve (10).
Pārmērīga slodze uz sviru var izraisīt
materiāla deformāciju.
51100015
1
11
12
Greifgut
4
13
9 / 17
1
1
0
5
