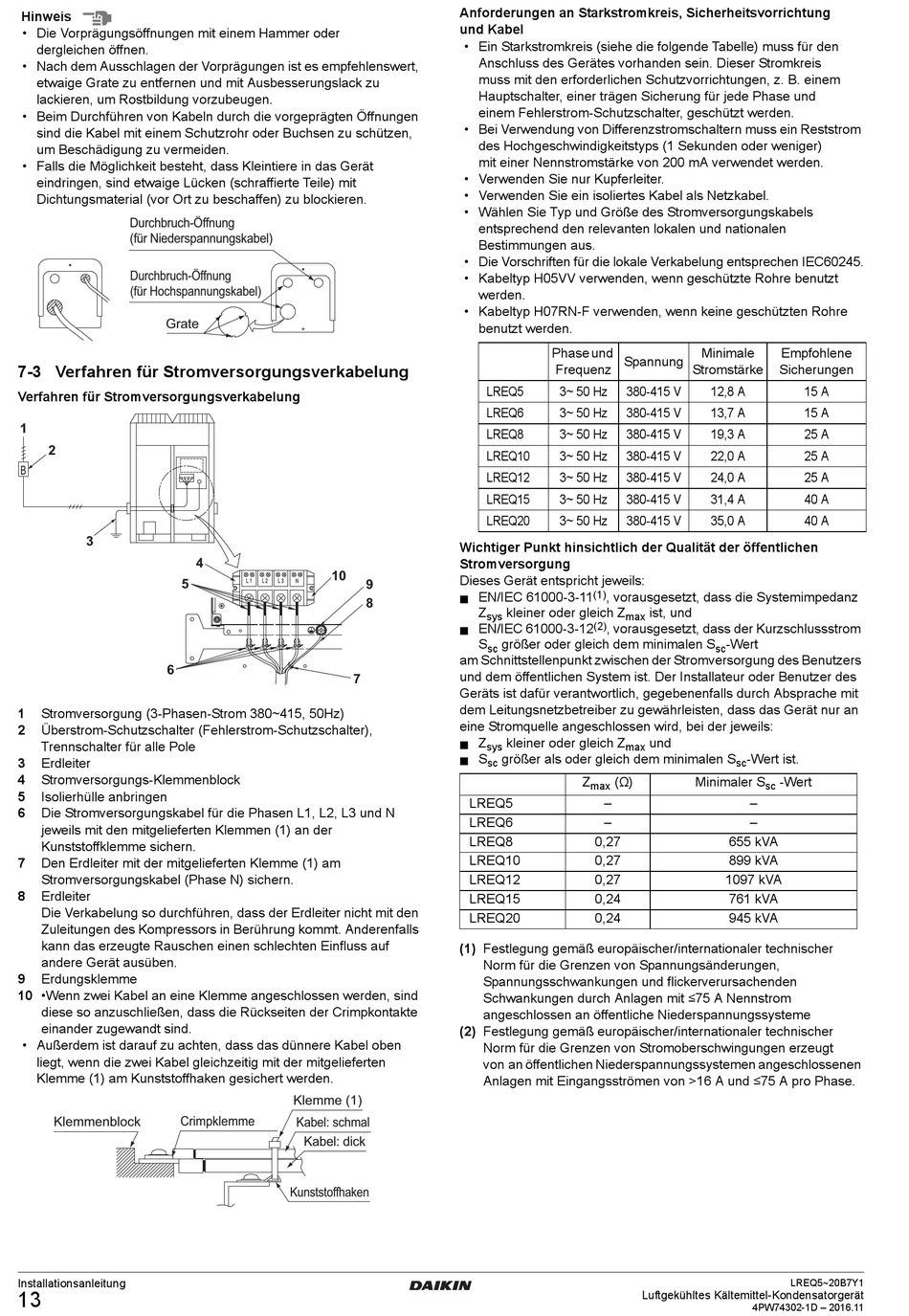

Verfahren Für Stromversorgungsverkabelung - Daikin LREQ5B7Y1 Installationsanleitung

Hinweis
• Die Vorprägungsöffnungen mit einem Hammer oder
dergleichen öffnen.
• Nach dem Ausschlagen der Vorprägungen ist es empfehlenswert,
etwaige Grate zu entfernen und mit Ausbesserungslack zu
lackieren, um Rostbildung vorzubeugen.
• Beim Durchführen von Kabeln durch die vorgeprägten Öffnungen
sind die Kabel mit einem Schutzrohr oder Buchsen zu schützen,
um Beschädigung zu vermeiden.
• Falls die Möglichkeit besteht, dass Kleintiere in das Gerät
eindringen, sind etwaige Lücken (schraffierte Teile) mit
Dichtungsmaterial (vor Ort zu beschaffen) zu blockieren.
Durchbruch-Öffnung
(für Niederspannungskabel)
Durchbruch-Öffnung
(für Hochspannungskabel)
Grate
7-3 Verfahren für Stromversorgungsverkabelung
Verfahren für Stromversorgungsverkabelung
1
2
B
3
5
6
1 Stromversorgung (3-Phasen-Strom 380~415, 50Hz)
2 Überstrom-Schutzschalter (Fehlerstrom-Schutzschalter),
Trennschalter für alle Pole
3 Erdleiter
4 Stromversorgungs-Klemmenblock
5 Isolierhülle anbringen
6 Die Stromversorgungskabel für die Phasen L1, L2, L3 und N
jeweils mit den mitgelieferten Klemmen (1) an der
Kunststoffklemme sichern.
7 Den Erdleiter mit der mitgelieferten Klemme (1) am
Stromversorgungskabel (Phase N) sichern.
8 Erdleiter
Die Verkabelung so durchführen, dass der Erdleiter nicht mit den
Zuleitungen des Kompressors in Berührung kommt. Anderenfalls
kann das erzeugte Rauschen einen schlechten Einfluss auf
andere Gerät ausüben.
9 Erdungsklemme
10 •Wenn zwei Kabel an eine Klemme angeschlossen werden, sind
diese so anzuschließen, dass die Rückseiten der Crimpkontakte
einander zugewandt sind.
• Außerdem ist darauf zu achten, dass das dünnere Kabel oben
liegt, wenn die zwei Kabel gleichzeitig mit der mitgelieferten
Klemme (1) am Kunststoffhaken gesichert werden.
Crimpklemme
Klemmenblock
Installationsanleitung
13
4
10
L 1 L 2 L 3 N
9
8
7
Klemme (1)
Kabel: schmal
Kabel: dick
Kunststoffhaken
Anforderungen an Starkstromkreis, Sicherheitsvorrichtung
und Kabel
• Ein Starkstromkreis (siehe die folgende Tabelle) muss für den
Anschluss des Gerätes vorhanden sein. Dieser Stromkreis
muss mit den erforderlichen Schutzvorrichtungen, z. B. einem
Hauptschalter, einer trägen Sicherung für jede Phase und
einem Fehlerstrom-Schutzschalter, geschützt werden.
• Bei Verwendung von Differenzstromschaltern muss ein Reststrom
des Hochgeschwindigkeitstyps (1 Sekunden oder weniger)
mit einer Nennstromstärke von 200 mA verwendet werden.
• Verwenden Sie nur Kupferleiter.
• Verwenden Sie ein isoliertes Kabel als Netzkabel.
• Wählen Sie Typ und Größe des Stromversorgungskabels
entsprechend den relevanten lokalen und nationalen
Bestimmungen aus.
• Die Vorschriften für die lokale Verkabelung entsprechen IEC60245.
• Kabeltyp H05VV verwenden, wenn geschützte Rohre benutzt
werden.
• Kabeltyp H07RN-F verwenden, wenn keine geschützten Rohre
benutzt werden.
Phase und
Spannung
Frequenz
LREQ5 3~ 50 Hz 380-415 V
LREQ6 3~ 50 Hz 380-415 V
LREQ8 3~ 50 Hz 380-415 V
LREQ10 3~ 50 Hz 380-415 V
LREQ12 3~ 50 Hz 380-415 V
LREQ15 3~ 50 Hz 380-415 V
LREQ20 3~ 50 Hz 380-415 V
Wichtiger Punkt hinsichtlich der Qualität der öffentlichen
Stromversorgung
Dieses Gerät entspricht jeweils:
EN/IEC 61000-3-11 (1) , vorausgesetzt, dass die Systemimpedanz

Z kleiner oder gleich Z
sys max
(2)
EN/IEC 61000-3-12 , vorausgesetzt, dass der Kurzschlussstrom

S größer oder gleich dem minimalen S
sc
am Schnittstellenpunkt zwischen der Stromversorgung des Benutzers
und dem öffentlichen System ist. Der Installateur oder Benutzer des
Geräts ist dafür verantwortlich, gegebenenfalls durch Absprache mit
dem Leitungsnetzbetreiber zu gewährleisten, dass das Gerät nur an
eine Stromquelle angeschlossen wird, bei der jeweils:
Z kleiner oder gleich Z

sys max
S größer als oder gleich dem minimalen S
 sc
Z (Ω)
max
LREQ5 –
LREQ6 –
LREQ8 0,27
LREQ10 0,27
LREQ12 0,27
LREQ15 0,24
LREQ20 0,24
(1) Festlegung gemäß europäischer/internationaler technischer
Norm für die Grenzen von Spannungsänderungen,
Spannungsschwankungen und flickerverursachenden
Schwankungen durch Anlagen mit ≤75 A Nennstrom
angeschlossen an öffentliche Niederspannungssysteme
(2) Festlegung gemäß europäischer/internationaler technischer
Norm für die Grenzen von Stromoberschwingungen erzeugt
von an öffentlichen Niederspannungssystemen angeschlossenen
Anlagen mit Eingangsströmen von >16 A und ≤75 A pro Phase.
Minimale Empfohlene
Stromstärke Sicherungen
12,8 A 15 A
13,7 A 15 A
19,3 A 25 A
22,0 A 25 A
24,0 A 25 A
31,4 A 40 A
35,0 A 40 A
ist, und
-Wert
sc
und
-Wert ist.
sc
Minimaler S -Wert
sc
–
–
655 kVA
899 kVA
1097 kVA
761 kVA
945 kVA
LREQ5~20B7Y1
Luftgekühltes Kältemittel-Kondensatorgerät
4PW74302-1D – 2016.11
