*1 Der Auslegungsdruck des (bauseitig zu liefernden) Innengeräts
muss mindestens 2,5 MPa betragen. Wenden Sie sich im Voraus
an den Hersteller, um Auskunft über den Auslegungsdruck zu
erhalten.

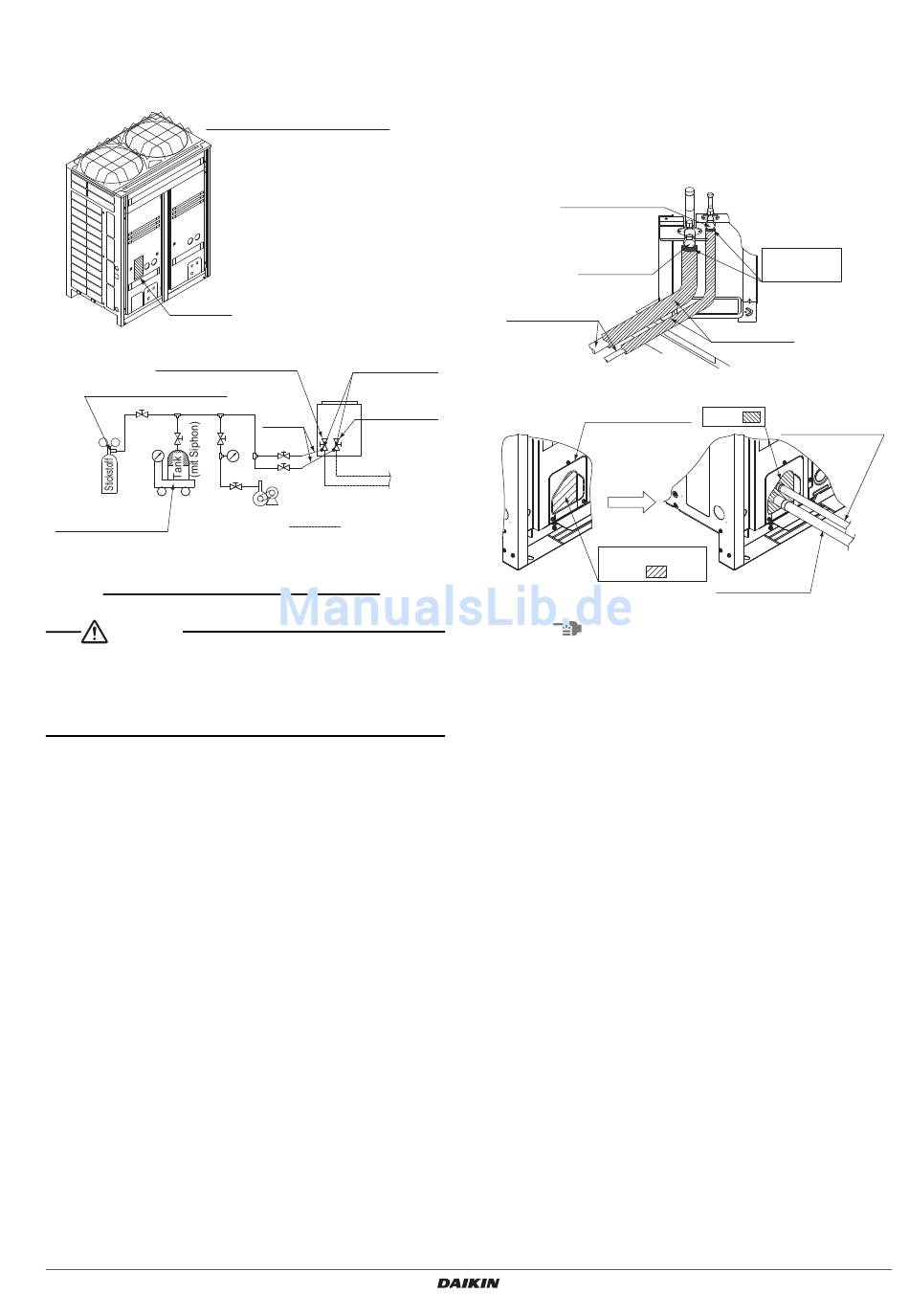

*2 Die Lage des Wartungsanschlusses ist auf dem Anweisungs-
aufkleber an der Frontplatte des Außengeräts (unten) angegeben.
Position des Anweisungsaufklebers
Aufkleber
Absperrventil für Gasseite
Druckminderungsventil
R410A
Messgerät
Für Kältemittel-
nachfüllung
Anschlussverfahren für Mehrzweckmanometer
und Vakuumpumpe
ACHTUNG
• Führen Sie einen Luftdichtheitstest und Vakuumtrocknung genau
nach Vorschrift durch den Wartungsanschluss für die flüssigkeits-
und gasseitigen Absperrventile durch.
• Schließen Sie Füllschläuche (jeweils mit Druckstange versehen)
an die Wartungsanschlüsse an.
8-2 Wärmeisolierung
• Führen Sie unbedingt eine Wärmeisolierung der Rohrleitungen
durch, nachdem Sie den Luftdichtheitstest und die
Vakuumtrocknung durchgeführt haben.
• Führen Sie unbedingt eine Wärmeisolierung der Flüssigkeits-
und Gasleitungen in den angeschlossenen Rohrleitungen durch.
Anderenfalls kann es zu Undichtigkeit kommen.
• Die Flüssigkeits- und Gasverbindungsrohre müssen isoliert
werden. Anderenfalls kann es zu einem Wasserleck kommen.
Nehmen Sie zur Auswahl der Isolierungsdicke das folgende
Diagramm als allgemeine Richtlinie zu Hilfe.
• Minimale Ankunftstemperatur der Flüssigkeitsleitung 0°C
Minimale Ankunftstemperatur der Gasleitung
• Das Isoliermaterial der Kältemittelleitungen muss eventuell je
nach der Umgebung der Wärmeisolierung verstärkt werden.
Anderenfalls kann sich Taukondensation auf der Oberfläche
des Isoliermaterials bilden.
• Falls die Wahrscheinlichkeit groß ist, dass das
Taukondensationswasser auf den Absperrventilen durch den
Spalt zwischen dem Isoliermaterial und der Rohrleitung zur
Innengeräteseite fließt, weil das Außengerät über dem Innengerät
installiert ist, oder aus anderen Gründen, treffen Sie geeignete
Maßnahmen, wie z. B. das Abdichten der Verbindungen (siehe
die nachstehenden Abbildungen).
LREQ5~20B7Y1
Luftgekühltes Kältemittel-Kondensatorgerät
4PW74302-1D – 2016.11
Wartungsanschluss
des Absperrventils
Absperrventil für
Füllschl
Flüssigkeitsseite
auch
Ventil
Außengerät
Zum
Innen-
Vakuumpumpe
gerät
Hinweis:
Bauseitige
Rohrleitung
–45°C
• Bringen Sie bei offener Vorprägungsöffnung die Abdeckung des
Rohrleitungsauslasses an. Falls zu befürchten ist, dass Kleintiere
durch den Rohrleitungsauslass eindringen, dichten Sie den
Rohrleitungsauslass nach Abschluss der Schritte unter
"10. KÄLTEMITTEL-NACHFÜLLUNG" auf seite 17
Blockiermaterial (vor Ort zu beschaffen) ab (siehe die
nachstehenden Abbildungen).
Verwenden Sie den Rohrleitungsauslass für Arbeiten, die während
der Schritte unter
"10. KÄLTEMITTEL-NACHFÜLLUNG" auf seite 17
erforderlich sind (z. B. das Einführen des Füllschlauchs).
Absperrventil für
Flüssigkeitsseite
Absperrventil
für Gasseite
Rohrleitungen zwischen
Innengerät/Außengerät
Rohrleitungs-Durch-
gangsöffnungsdeckel
Eine Durchbruchöffnung
öffnen bei
Hinweis
• Nach dem Ausschlagen der Vorprägungen ist es empfehlenswert,
Grate an den Vorprägungsöffnungen zu beseitigen und die Kanten
und den umliegenden Bereich mit Ausbesserungslack zu
lackieren.
8-3 Überprüfen des Geräts und der
Installationsbedingungen
Überprüfen Sie unbedingt Folgendes.
Für Elektroinstallateure
Siehe
"7-2 Verfahren für eingehende Verkabelung" auf seite
1.
Vergewissern Sie sich, dass keine fehlerhaften Starkstromkabel
oder lockere Muttern vorhanden sind.
Siehe
"7-3 Verfahren für Stromversorgungsverkabelung" auf
seite
13.
2.
Hat sich die Isolierung des Hauptstromkreises verschlechtert?
Den Isolationswiderstand gemäß den relevanten örtlichen und
nationalen Bestimmungen messen und prüfen, ob er über dem
normalen Wert liegt.
Für Rohrleitungsinstallateure
1.
Sicherstellen, dass die Rohrleitungsgröße korrekt ist.
Siehe
"6-1 Auswahl des Rohrleitungsmaterials" auf seite
2.
Sicherstellen, dass die Isolierarbeiten ausgeführt worden sind.
Siehe
"8-2 Wärmeisolierung" auf seite
3.
Sicherstellen, dass keine fehlerhaften Kältemittel-Rohrleitungen
vorhanden sind.
Siehe
"6. KÄLTEMITTELLEITUNGEN" auf seite
mit
Abdichtung
usw.
Isoliermaterial
Flüssigkeitsseitige
Block
Leitung
Gasseitige Leitung
12.
7.
16.
6.
Installationsanleitung
16
