e. [Vorsicht]
Öffnen Sie sofort die Absperrventile auf der Gas- und
Flüssigkeitsseite vollständig. Anderenfalls kann es zu einer
Explosion der Rohrleitungen durch Flüssigkeitsabdichtung
kommen.
Steuerkasten
Aufkleberanbringungsposition
*1Der Innendruck der Flasche fällt ab, wenn nur noch wenig
Kältemittel in der Flasche übrig ist, so dass eine Füllung
des Geräts unmöglich ist, selbst wenn die Öffnung des
Flüssigkeitsabsperrventils eingestellt wird. Ersetzen Sie in dieser
Situation die Flasche durch eine, die noch mehr Kältemittel enthält.
Falls außerdem die Rohrleitungslänge lang ist, kann
die Nachfüllung bei vollständig geschlossenem
Flüssigkeitsabsperrventil zur Aktivierung des Schutzsystems
führen, so dass der Betrieb des Geräts angehalten wird.
1. Tragen Sie nach dem Abschluss der Arbeit Gewindebindemittel
(für Bördelmuttern) auf die Gewinde der Absperrventile und der
Wartungsanschlüsse auf. Siehe
Ventildeckel" auf seite 10 und
Wartungsanschluss" auf seite 10
Kältemittelleitungen" auf seite 8
Ventildeckel und Wartungsanschlüsse.
(9) Nachdem die Kältemittel-Nachfüllung abgeschlossen ist, tragen
Sie die tatsächliche Menge der Kältemittel-Nachfüllung in das
Feld "Gesamtmenge der Kältemittel-Nachfüllung" auf dem
Anweisungsaufkleber für Kältemittel-Nachfüllung am
Außengerät ein.

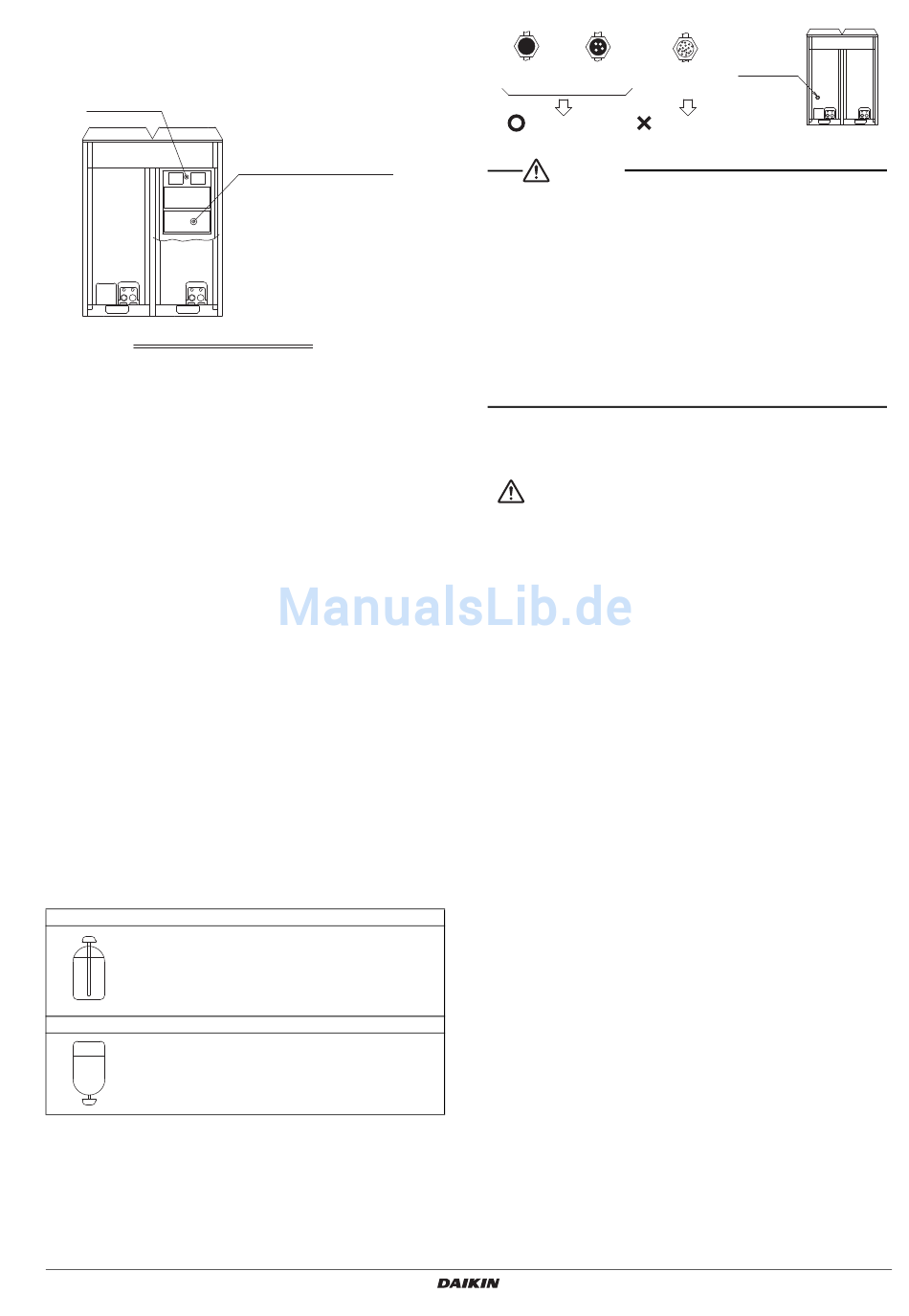

Die Anbringungsposition des Anweisungsaufklebers für
Kältemittel-Nachfüllung ist aus der Abbildung ersichtlich
(siehe die obige Abbildung).
[Vorsichtsmaßnahmen für Kältemittelflaschen]
Prüfen Sie zum Zeitpunkt der Kältemittel-Nachfüllung, ob das
Saugheberrohr vorhanden ist. Ordnen Sie dann die Flasche so an,
dass das Kältemittel im flüssigen Zustand eingefüllt wird (siehe
nachstehende Tabelle).
R410A ist ein gemischtes Kältemittel, dessen Zusammensetzung sich
ändern kann, und der normale Betrieb des Systems kann unmöglich
sein, falls das Kältemittel im gasförmigen Zustand eingefüllt wird.
Flasche mit Saugheberrohr.
Stellen Sie die Flasche aufrecht, und füllen Sie das
Kältemittel ein.
(In der Flasche befindet sich ein Saugheberrohr,
das es ermöglicht, das Kältemittel im flüssigen Zustand
nachzufüllen, ohne die Flasche auf den Kopf zu stellen.)
Andere Flaschen
Stellen Sie die Flasche auf den Kopf,
und füllen Sie das Kältemittel ein.
(Achten Sie darauf, dass die Flasche
nicht umkippt.)
LREQ5~20B7Y1
Luftgekühltes Kältemittel-Kondensatorgerät
4PW74302-1D – 2016.11
Anweisungsaufkleber für
Kältemittelnachfüllung
"Handhabungsvorkehrungen für
"Handhabungsvorkehrungen für den
in "6-5 Anschluß der
für die Handhabung der
[Den Füllstand durch das Schauglas überprüfen]
Voll mit
Etwas Schaum Schaum kommt
Flüssigkeit ständig heraus.
fließt.
Kältemittelmangel
Dichtungszustand
ACHTUNG
• Öffnen Sie die Absperrventile auf der Flüssigkeits- und Gasseite
vollständig, nachdem die Kältemittel-Nachfüllung beendet ist.
Es kommt zu einer Funktionsstörung des Kompressors, falls
das System bei geschlossenem Absperrventil betrieben wird.
• Tragen Sie Gewindebindemittel auf die Gewinde der Ventildeckel-
Befestigungsteile und die Wartungsanschlüsse auf.
(Anderenfalls kann eindringendes Taukondensationswasser im
Inneren gefrieren und Verformung oder Beschädigung der Kappe
verursachen, was zu einem Leck von Kältemittelgas oder
Funktionsstörungen des Kompressors führen kann.)
• Führen Sie immer eine Rückgewinnung des Kältemittels durch.
Geben Sie es niemals direkt an die Umgebung ab. Verwenden Sie
stattdessen eine Vakuumpumpe.

11. TESTLAUF

Für Probelauftechniker
Betreiben Sie das Außengerät nicht probeweise allein.
Probelaufverfahren
Führen Sie einen Probelauf nach dem folgenden Verfahren durch,
nachdem die Installationsarbeit für das gesamte System
abgeschlossen ist:
1.
Öffnen Sie die Absperrventile auf der Gas- und Flüssigkeitsseite
des Außengeräts vollständig.
2.
Stellen Sie den Betriebsschalter des Außengeräts auf ON.
Hinweis: Bevor Sie die Stromversorgung einschalten, stellen
Sie sicher, dass die Rohrleitungsabdeckung und der
Steuerkastendeckel des Außengeräts geschlossen sind.
3.
Überprüfen Sie den Dichtungszustand des Außengeräts durch das
Schauglas. Vergewissern Sie sich, dass die Kältemittelmenge
ausreichend ist.
4.
Vergewissern Sie sich, dass das Innengerät Kaltluft abgibt.
Prüfen Sie, ob die Innentemperatur sinkt.
(Prüfen Sie, ob die Temperatur sinkt und die Solltemperatur
im Innengerät erreicht. Es dauert ungefähr 40 Minuten,
bis die Innentemperatur des Innengeräts –20 °C erreicht.)
Prüfen Sie, ob das Innengerät (für Kühlbetrieb oder
Tiefkühlbetrieb) in den Entfrostungsbetrieb versetzt wird.
5.
Schalten Sie die Stromversorgung aus, während der
Betriebsschalter des Außengeräts auf OFF steht.
(Das Stoppen des Gerätebetriebs durch direktes Unterbrechen der
Stromversorgung ist gefährlich. Wenn das Gerät auf diese Weise
gestoppt wird, kann seine Stromausfall-Kompensationsfunktion
den Betrieb wiederherstellen, sobald die Stromversorgung wieder
aktiviert wird. Außerdem kann derartiges Stoppen des Geräts einen
Ausfall des Verdichters verursachen).
Schauglas
Installationsanleitung
