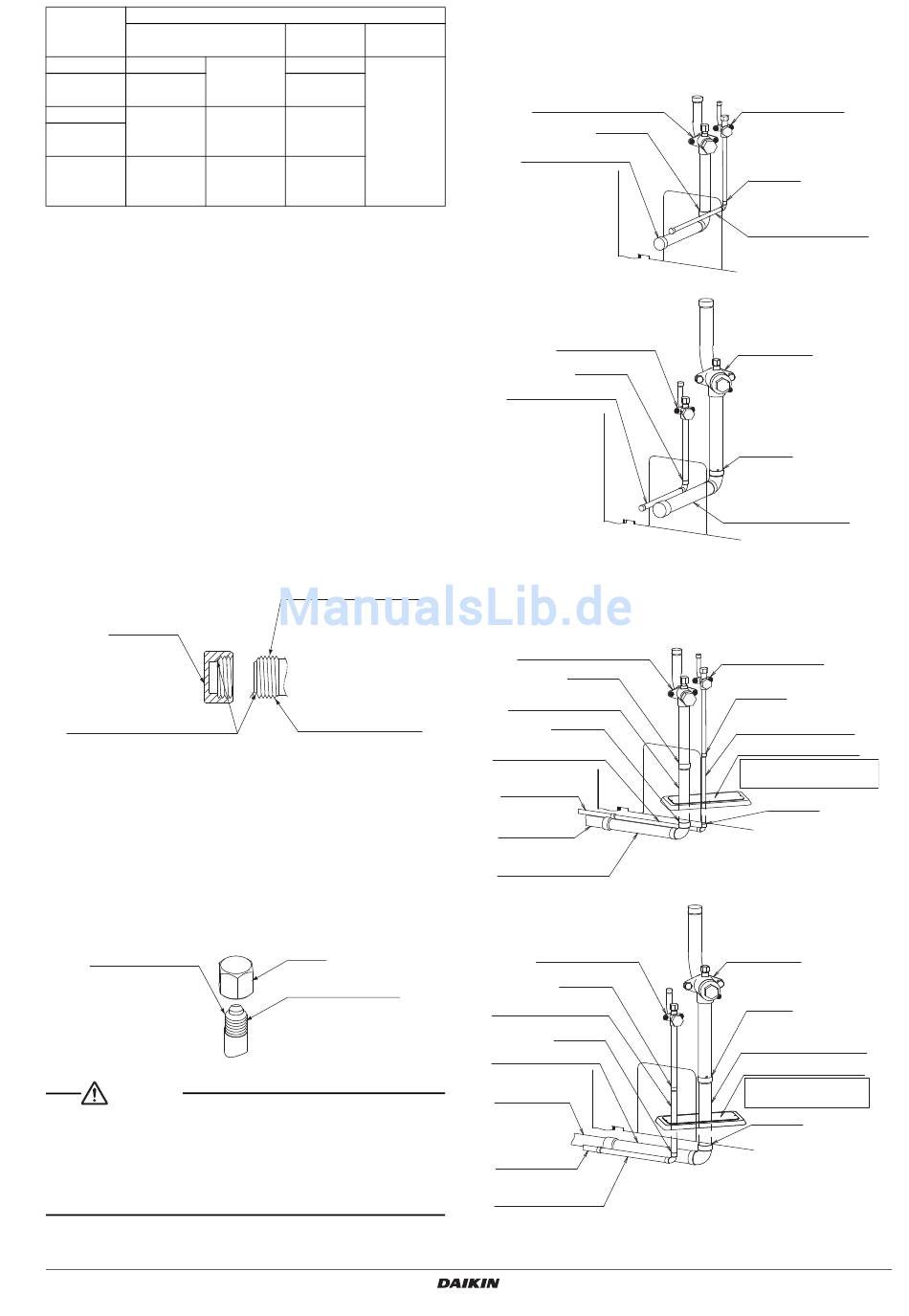

Daikin LREQ5B7Y1 Installationsanleitung Seite 13

Anzugsdrehmoment N•m (schließt im Uhrzeigersinn)
Absperrven-
tilgrößen Schaft (Ventilkörper)
Ø9,5 5,4~6,5
kantschlüs-
Ø12,7 8,1~9,9
sel: 4 mm
Ø19,1
27,0~33,0 kantschlüs-
Ø25,4
sel: 8 mm
Ø31,8 26,5~29,4 kantschlüs-
sel: 10 mm
Öffnungsmethode
1. Den Ventildeckel entfernen, und den Schaft mit einem
Sechskantschlüssel entgegen dem Uhrzeigersinn drehen.
(1) Den Schaft bis zum Anschlag drehen.
(2) Den Ventildeckel sicher festziehen. Das für die Größe geeignete
Anzugsmoment ist aus der obigen Tabelle ersichtlich.
Schließmethode
1. Den Ventildeckel entfernen, und den Schaft mit einem
Sechskantschlüssel im Uhrzeigersinn drehen.
(3) Die Welle anziehen, bis sie mit dem Dichtungsteil des
Ventils in Berührung kommt.
(4) Den Ventildeckel sicher festziehen. Das für die Größe geeignete
Anzugsmoment ist aus der obigen Tabelle ersichtlich.
Handhabungsvorkehrungen für Ventildeckel
• Achten Sie darauf, dass der Dichtungsteil nicht beschädigt wird.
• Bei der Anbringung des Ventildeckels ein Gewindebindemittel auf
das Schraubengewinde auftragen.
• Kein Gewindebindemittel (für Bördelmutter) auf den Dichtungsteil
auftragen.
• Ziehen Sie den Ventildeckel nach dem Betätigen des Ventils sicher
fest. Siehe "Bedienung der Absperrventile" auf seite 9
Ventildeckel
Dichtungsteil
Kein Gewindebindemittel auftragen
Handhabungsvorkehrungen für den Wartungsanschluss
• Verwenden Sie für den Wartungsanschluss einen Füllschlauch
mit Druckstange.
• Bei der Anbringung der Kappe ein Gewindebindemittel auf
das Schraubengewinde auftragen.
• Kein Gewindebindemittel (für Bördelmutter) auf den Dichtungsteil
auftragen.
• Ziehen Sie die Kappe nach der Arbeit sicher fest. Siehe
"Bedienung der Absperrventile" auf seite 9
Dichtungsteil
Kein Gewinde-
bindemittel
auftragen
ACHTUNG
Tragen Sie Gewindebindemittel auf die Ventildeckelhalterung
und das Schraubengewinde des Wartungsanschlusses auf.
Anderenfalls kann Kondenswasser ins Innere eindringen und
gefrieren. Daher kann es durch Verformung oder Beschädigung
der Kappe zu Ausströmen von Kältemittelgas oder einer
Funktionsstörung des Verdichters kommen.
LREQ5~20B7Y1
Luftgekühltes Kältemittel-Kondensatorgerät
4PW74302-1D – 2016.11
Wartungs-
Ventildeckel
anschluss
Sechs- 13,5~16,5
18,0~22,0
Sechs-
22,5~27,5 11,5~13,9
Sechs-
44,1~53,9
Schraubengewinde
Ein Gewindebindemittel
auftragen
Absperrventil
Teil bei Anbringung
des Ventildeckels.
Kappe
Schraubengewinde
Ein Gewinde-
bindemittel
auftragen
3.
Anschließen der Kältemittelleitungen an die Außengeräte
Bei Anschluss an der Vorderseite
Entfernen Sie zum Anschluss die Abdeckung des Absperrventils.
LREQ5~12
Absperrventil für
Gasseite
Lötstelle
Rohr für Gasseite (1)
LREQ15, LREQ20
Absperrventil für
Flüssigkeitsseite
Lötstelle
Rohr für
Flüssigkeitsseite (1)
Bei Anschluss an der Seite (Unterseite)
Die Vorprägung am Bodenrahmen ausbrechen, und die
Rohrleitungen unter dem Bodenrahmen verlegen.
LREQ5~12
Absperrventil für
Gasseite
Lötstelle
Rohr für Gasseite (2)
Lötstelle
Rohr für
Flüssigkeitsseite (1)
Flüssigkeitsseite
(bauseitig zu liefern)
Gasseite
(bauseitig
zu liefern)
Rohr für Gasseite (1)
LREQ15, LREQ20
Absperrventil für
Flüssigkeitsseite
Lötstelle
Rohr für
Flüssigkeitsseite (2)
Lötstelle
Rohr für Gasseite (1)
Gasseite (bauseitig
zu liefern)
Flüssigkeitsseite
(bauseitig zu
liefern)
Rohr für
Flüssigkeitsseite (1)
Absperrventil für
Flüssigkeitsseite
Lötstelle
Rohr für
Flüssigkeitsseite (1)
Absperrventil
für Gasseite
Lötstelle
Rohr für Gasseite (1)
Absperrventil für
Flüssigkeitsseite
Lötstelle
Rohr für
Flüssigkeitsseite (2)
Durchbruch-Öffnung
Durchbruchöffnung
ausbrechen.
Lötstelle
Absperrventil
für Gasseite
Lötstelle
Rohr für Gasseite (2)
Durchbruch-Öffnung
Durchbruchöffnung
ausbrechen.
Lötstelle
Installationsanleitung
10
