7.1.2
Displayanzeige

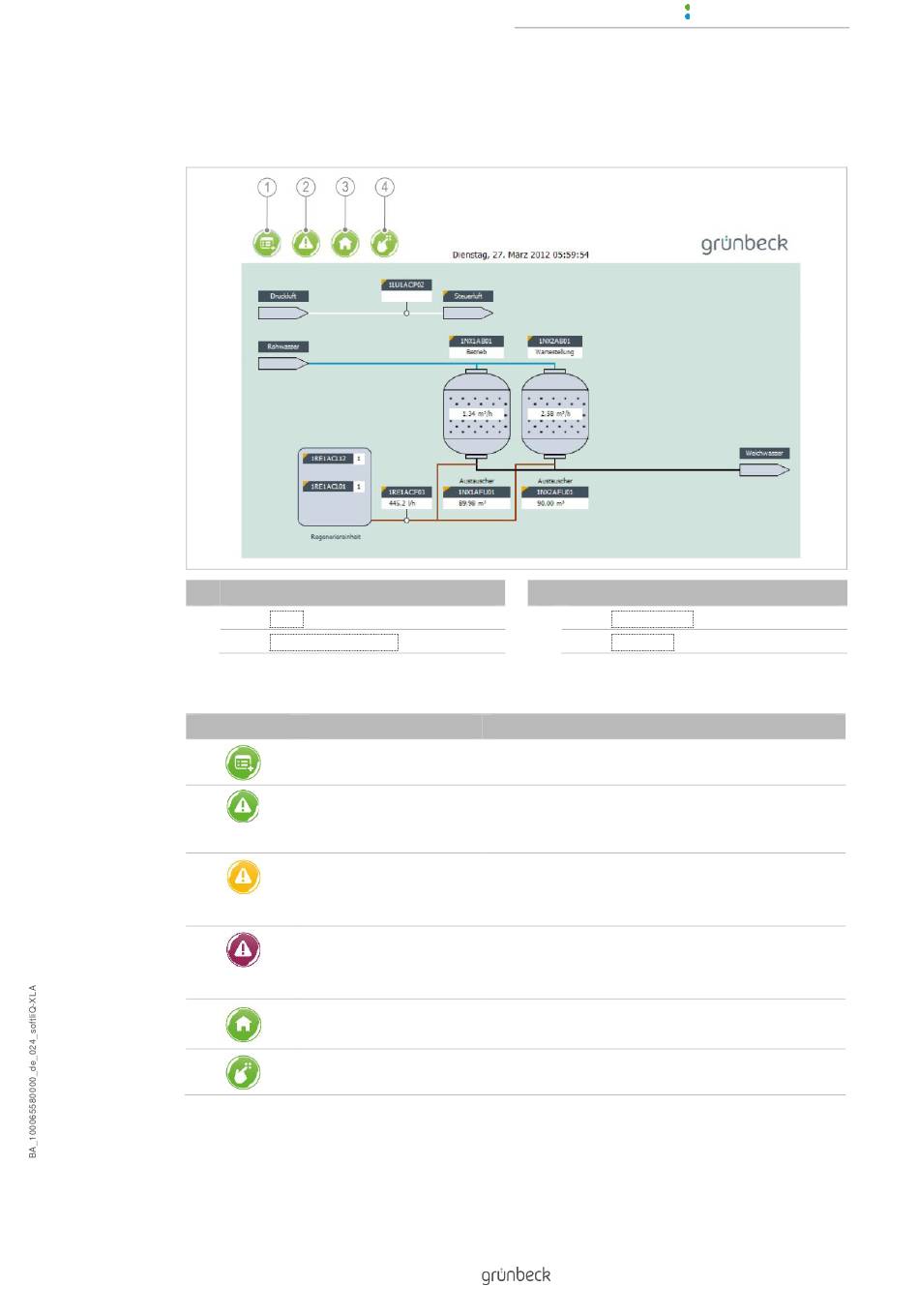

Übersichtsbild
Bezeichnung
1
Button Menü
2
Button Meldungen/Störungen
Icons auf dem Übersichtsbild
Symbol
(grün)
(gelb)
(rot)
Bezeichnung
Menü
Keine Meldung/Störungen
Meldung steht an
Störung steht an
Home
Bedienung
Bezeichnung
3
Button Übersichtsbild
4
Button Bedienung
Bedeutung/Funktion
Dieser Button führt in die Menü-Übersicht mit
Steuerungsfunktionen (siehe Kapitel Menü).
Dieses Symbol zeigt an, dass aktuell keine Meldungen oder
Störungen zur Anlage bestehen.
Dieses Symbol zeigt an, dass Meldungen zur Anlage
vorhanden sind (siehe Kapitel 9.1).
Dieses Symbol zeigt an, dass Störungen zur Anlage
vorhanden sind, die beseitigt werden müssen (siehe
Kapitel 9.2).
Dieser Button ermöglicht das Aufrufen des Übersichtsbilds
aus jeder Einstellungsebene heraus.
Dieser Button führt zu übergeordneten Einstellungen der
Anlage, z. B. Anlage ein-/ausschalten.
Betrieb/Bedienung
33 | 72
