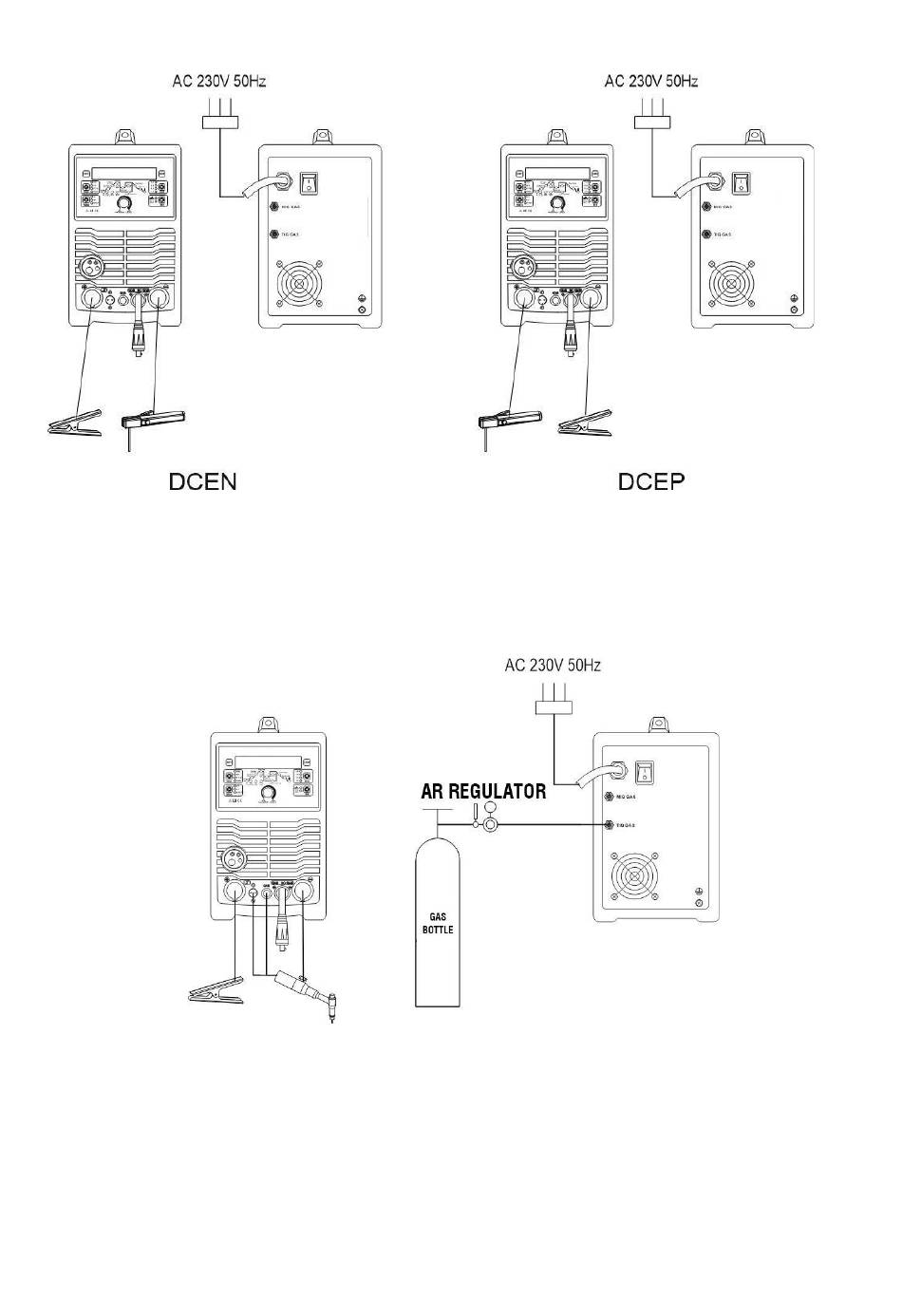

5.1.2 WIG-Methode
Schließen Sie den Gasschlauch vom Regler an den Gasauslass (9) auf der Rückseite des Schweißgeräts an.
Die Brennerstromzange an die negativ gepolte Buchse (5), den Gasschlauch an die Buchse (4) und das
Steuerkabel an die Buchse (3) anschließen. Verbinden Sie den Pluspol der Stromquelle (2) mit einem Kabel mit
einer Klemme mit dem Werkstück. Schließen Sie das Gerät an eine 230-V-50-Hz-Steckdose an.
5.1.3 MIG- und Lötschweißen
5.1.3.1 Schweißen und Löten in Schutzgasen
Der Gasschlauch des Reglers sollte an der Gasdüse (8) auf der Rückseite des Geräts befestigt werden. Die
Brennerstromzange an die MIG-Brennerbuchse (1) anschließen. Stecken Sie den Verpolungsstecker (6) in die +
Buchse (2). Verbinden Sie den Minuspol der Stromquelle (5) mit einem Kabel mit einer Klemme mit dem
Werkstück. Schließen Sie das Gerät an eine 230-V-50-Hz-Steckdose an.
7
