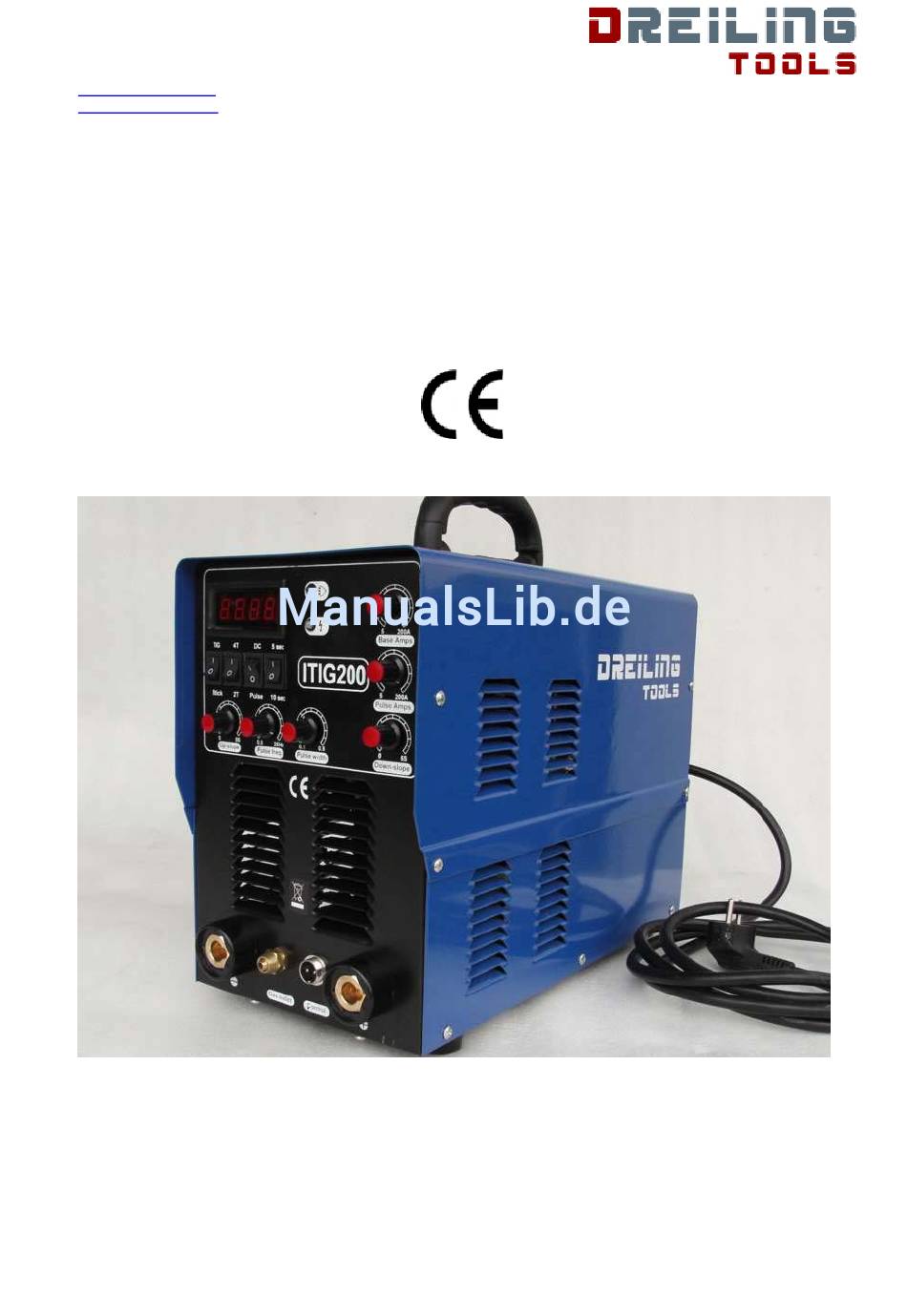

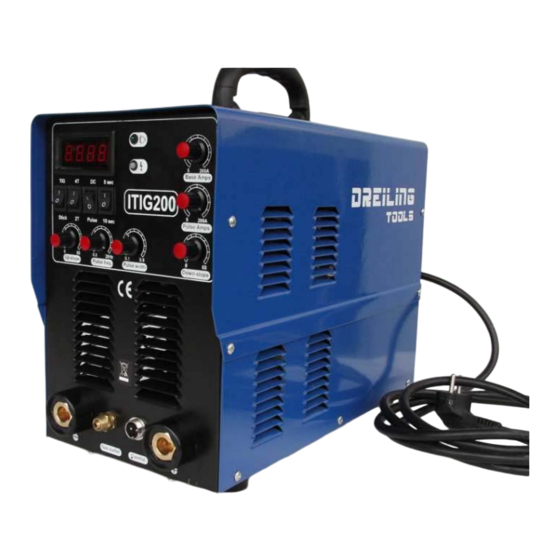

- Seite 1 Ing Manfred Dreiling Saentisweg 31 A-6971 Hard www.dreiling-tools.at info@dreiling-tools.at Bedienungsanleitung TIG 160P TIG 200P...
- Seite 2 VORWORT Herzlichen Dank, dass Sie sich für unser Produkt entschieden haben. Sie habe eine gute Wahl getroffen. Unsere Produkte sind gemäss den neuesten Anforderungen der Europäischen Gemeinschaft konstruiert, hergestellt und getestet worden. Das Schweißgerät gewährt bei sachgerechter Anwendung ein hohes Maß an Betriebssicherheit;...
- Seite 3 Warnungen Lichtbogen schweißen kann ihre Gesundheit gefährden. Verwenden sie entsprechende persönliche Schutzausrüstung und Schutzvorrichtung. Für Kinder nicht geeignet. Personen mit Herzschrittmacher sollten sich an ihren Arzt wenden. Vor Inbetriebnahme der Schweißanlage die nachstehenden Hinweise lesen und entsprechend beachten. Betrieb, Installation, Reparatur und Instandhaltung darf nur durch entsprechend ausgebildetes Fachpersonal ausgeführt werden.
- Seite 4 Elektrische Installation Muss vom Fachmann ausgeführt werden. Die entsprechenden Normen und Vorschriften sind zu beachten. Hauptstromversorgung. Das Schweißgerät muss gemäß den Angaben des Herstellers an der Hauptstromversorgung angeschlossen werden. Wenn Störungen auftreten, kann es notwendig sein, zusätzliche Vorkehrungen einzurichten, z. B. das Anbringen eines Filters an der Hauptstromversorgung.
- Seite 5 Zeit stattfindenden Aktivitäten ab, sie kann sich sogar bis zu den Nebengebäuden erstrecken. Installation Technische Spezifikation Die Modelle TIG160P bzw. TIG200P verfügen über 2 Betriebsarten. Modell TIG 160P TIG 200P Netzspannung 220/230/240 Volt 50/60Hz Nennstrom 5A – 130A 5A –...
- Seite 6 Das Gerät TIG 200P kann 200A WIG – Schweissen in 35% der Zeit erbringen, gerechnet auf 10min Betriebsdauer, bzw 160 A Stabelektrode (35% ED / 10 min) Das Gerät TIG 160P kann 160A WIG – Schweissen in 35% der Zeit erbringen, gerechnet auf 10min Betriebsdauer, bzw 130 A Stabelektrode (35% ED / 10 min) Geringere Leistung kann über längeren Zeitraum abgegeben werden (siehe Leistungs- Diagramm) Wird die ED...
- Seite 7 Funktionen, Schalter und Einstellungen Up-Slope, ansteigenden Strom 0-5s bis zum max Strom (PulseAMps) Pulse Frequenz Puls Weite (0,1- 0,9 => 0,1 = 10% EIN / 90% AUS ...) Base Amps (Grundline)Amps - Grundlinie bei Pulsbetrieb Puls Amps (Normal) Schweiss-Strom Down Slope, abfallender Strom (nachdem der Schalter am Brenner AUS ist) WIG / Stabelektrode 2 Takt / 4 Takt Betrieb...
- Seite 8 4 Takt Steuerung Der Schalter am WIG-Brenner wird gedrückt – das Gasventil öffnet (Vorströmzeit fix 0,5sec - damit wird Schutzgas bis zum Schweisspunkt transportiert - PREFLOW) – der „Start“ Schweiss-Strom wird eingeschaltet – nun zündet der Lichtbogen diese Stromstärke wird gehalten, solange der Brennerschalter gedrückt ist –...
- Seite 9 Stahl schweissen Kohlenstoff-Stahl sowie legierte Stähle sind für das WIG Verfahren bestens geeignet. Die Elektrode wird am Minus-Pol angeschlossen. WIG -geeigneter Schweiss Draht ist zu verwenden. Kupfer schweissen WIG Verfahren eignet sich auch zum Schweissen guten Wärmeleitern wie Kupfer, weil die Hitze sehr konzentriert entsteht.
- Seite 10 vor jedem Eingriff Gerät von der Netzspannung nehmen das Gerät periodisch innen entstauben (Pressluft mit geringem Druck) besonderes Augenmerk auf folgende Teile legen Haupttrafo Elektroden und Gasanschluss Polaritätsschalter Steuerelektronik Lichtbogen Zündung / Funkenstrecke Lüfter Kabel auf Beschädigungen prüfen WIG-Brenner prüfen Lüftungsschlitze reinigen Lüftermotor hat wartungsfreie Kugellager HF –...
- Seite 11 verstaubt – Gerät reinigen, bzw. frei stellen Ausgangsleistung bricht HF Problem – Geräte Erdung prüfen, andere zusammen HF-Generatoren in der Nähe? – deren Erdung prüfen. Steckverbindungen prüfen Netzspannung prüfen Schwarze Stellen entlang der Werkstück reinigen Schweissnaht Wolfram Elektrode tauschen oder spitzen Gasleitung prüfen Gasmenge zu gering –...
