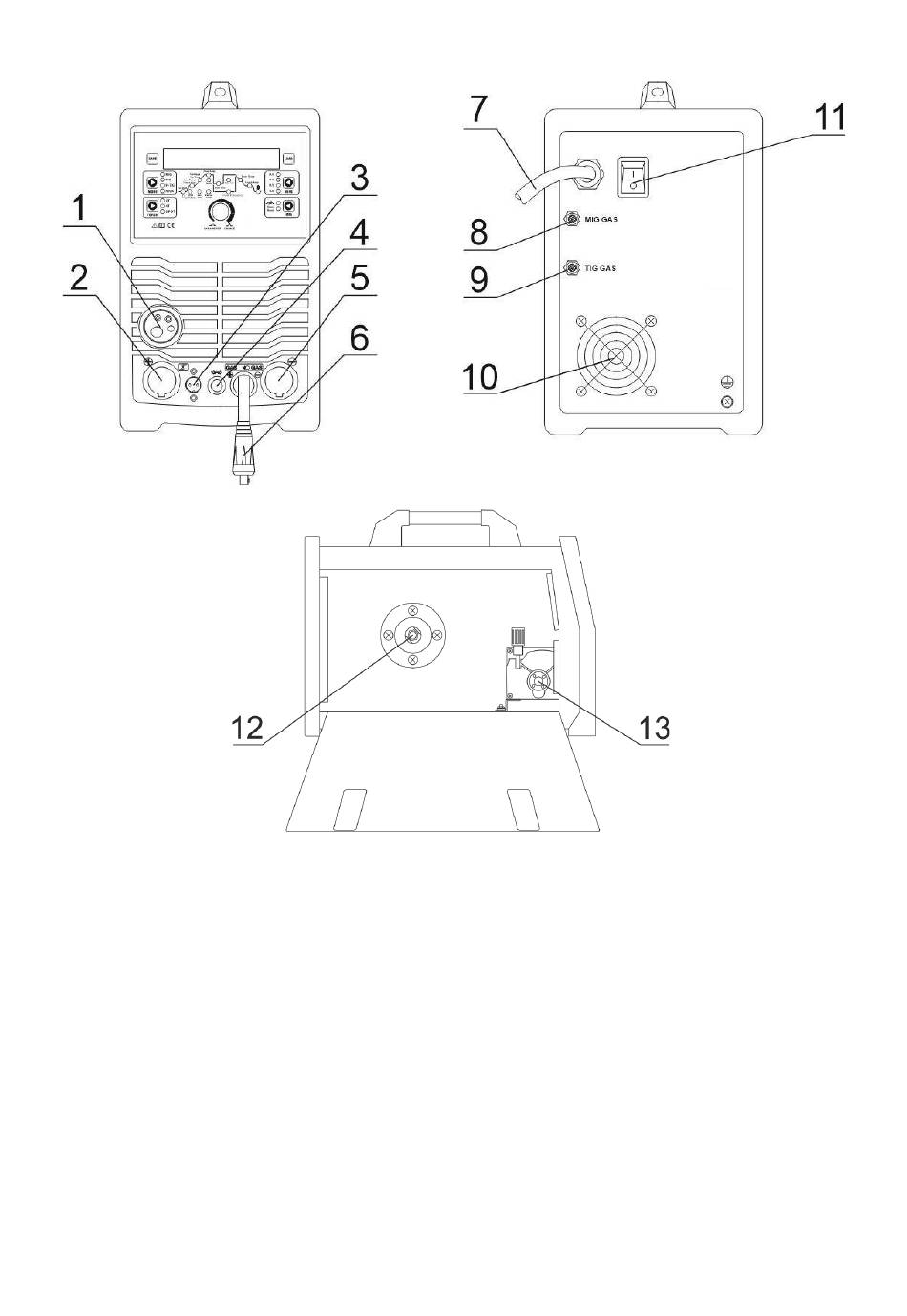

1. MiG Guna Sockel
2. Sockel "+"
3. WIG-Brenner-
Steuerbuchse
4. Schutzgas-Steckdose
(WIG)
5. Sockel "-"
6. Stecker für
Polaritätswechsel
7. Stromkabel
5.1 Anschließen der Kabel
5.1.1 MMA-Methode
Die Schweißkabelklemmen sollten so an die Buchsen (2) und (5) auf der Frontplatte angeschlossen werden , dass
die richtige Polarität für die Elektrode auf dem Elektrodenhalter beibehalten wird. Die Polarität des Anschlusses
der Schweißkabel hängt von der Art der verwendeten Elektrode ab und ist auf der Elektrodenverpackung
angegeben (negatives DCEN oder positives DCEP). Die geerdete Kabelklemme sollte sicher mit dem
Werkstückmaterial verbunden sein. Schließen Sie den Gerätestecker an die 230V 50Hz Steckdose an.
8. MIG Schutzgas-Steckverbinder
9. WIG-Schutzgasanschluss
10. Ventilator
11. Netzschalter
12. Drahtspulenstift
13. Drahtvorschub
6
