ventO expert (duo) a30/50 W v.2

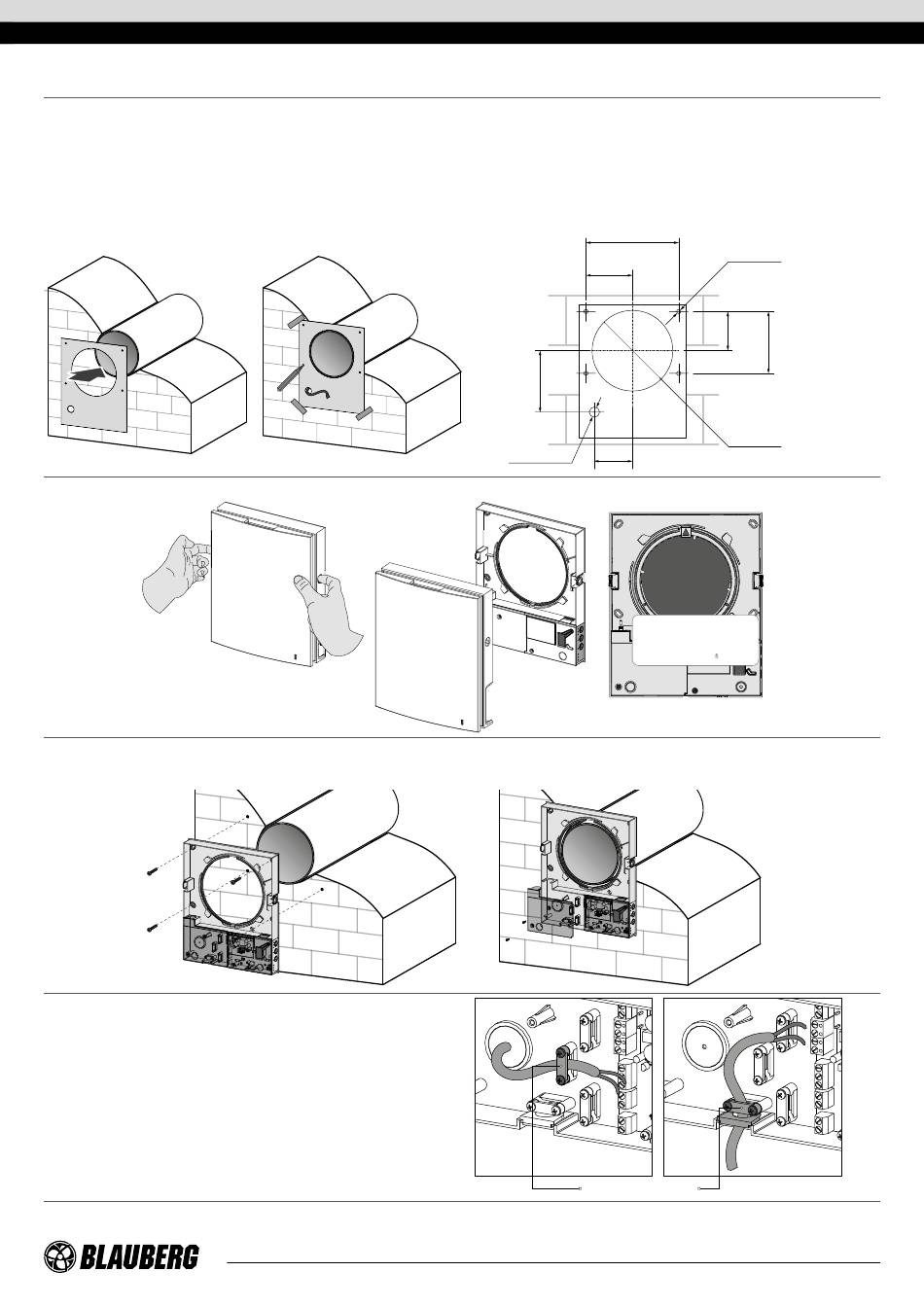

3. Befestigen Sie die mitgelieferte Montageschablone mit Klebeband an der Innenwand. Das große Loch in der Montageschablone
muss auf einer Achse mit dem Lüftungsrohr liegen. Zum Ausrichten mit dem Boden wird die Verwendung eines Nivelliergeräts
empfohlen.
Markieren Sie die Dübellöcher zum Einsetzen der Dübel aus dem Befestigungsset und bohren Sie die Löcher in der erforderlichen Tiefe.
Führen Sie das Stromkabel des Lüftungsgeräts aus der Wand durch die markierte Öffnung der Schablone.
4. Drücken Sie die Seitenverschlüsse, um das Vorderteil des Innenelements von der Rückseite abzunehmen.
5. Befestigen Sie die Rückseite des Innenelements mit den Schrauben aus dem Befestigungsset an der Wand. Drehen Sie die Schrauben
an der transparenten Abdeckung heraus, um Zugang zu den Anschlussklemmen zu erhalten.
6. Verlegen Sie das Stromkabel wie dargestellt. Schließen Sie
das Lüftungsgerät in Übereinstimmung mit dem externen
Anschlussschema an die Stromversorgung an.
Fixieren Sie das Stromkabel und Signalkabel mit einer
Kabelklemme. Setzen Sie nach dem Anschluss die transparente
Abdeckung wieder auf.
Markierung der Befestigungslöcher
207
103,5
137
85
Ø 23
Stellen Sie vor der Montage der Abdeckung
von VENTO Expert A50-1 W V.2 sicher, dass
sich die Stange des Thermostellantriebs in der
untersten Position be ndet.
Kabelklemme
www.blaubergventilatoren.de
Ø 5
4 Löcher
87,5
138
Ø 160
ACHTUNG!
11
