Verwandte Anleitungen für BLAUBERG Axis-Q-Serie
Inhaltszusammenfassung für BLAUBERG Axis-Q-Serie

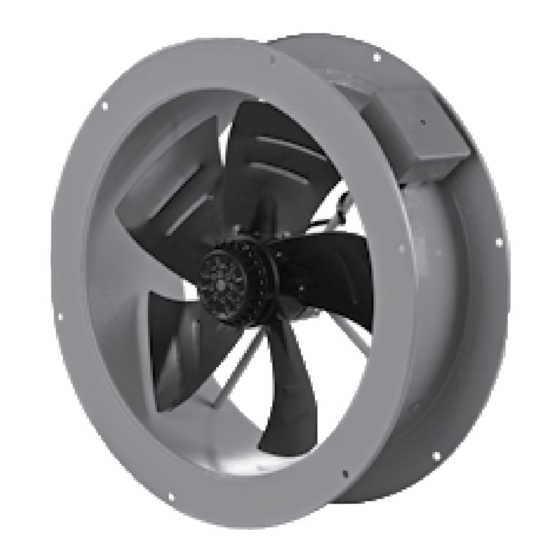

- Seite 1 ElEktrischE AxiAlvEntilAtorEn Axis-Q Axis-QRA Axis-QR Tubo-F Axis-F Tubo-M(Z) Axis-QA Tubo-MA(Z) BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................5 Technische Daten ..................................5 Bauart und Funktionsweise ..............................10 Montage und Betriebsvorbereitung ..........................11 Netzanschluss .................................... -
Seite 3: Sicherheitsvorschriften
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de SICHERHEITSVORSCHRIFTEN Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. -
Seite 4: Verwendungszweck
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de VERWENDUNGSZWECK DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. ZU MONTAGE UND ANSCHLUSS DES GERÄTS SIND NUR FACHKRÄFTE NACH ENTSPRECHENDER EINWEISUNG ZUGELASSEN. -
Seite 5: Bezeichnungsschlüssel
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de BEZEICHNUNGSSCHLÜSSEL Axis-Q 200 4Е Bezeichnungsbeispiel: Modell Axis-Q: Axialventilator mit quadratischer Montageplatte Axis-QR: Axialventilator mit runder Montageplatte Axis-F: Axial-Rohrventilator mit Flansch Tubo-F: Axial-Rohrventilator Standardgröße 200, 250, 300, 350, 400, 450, 500, 550, 630, 710, 800 Polzahl 2, 4, 6, 8 Phasenzahl... - Seite 6 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Außen- und Anschlussabmessungen, mm Gewicht, Modell Ø D Ø d Axis-Q 200 2E Axis-Q Axis-Q 250 2E / Axis-Q 250 2D Axis-Q 250 4E / Axis-Q 250 4D Axis-Q 300 4E / Axis-Q 300 4D 6,1 / 5,4 Axis-Q 300 4E / Axis-Q 300 4D...
- Seite 7 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Außen- und Anschlussabmessungen, mm Gewicht, Modell Ø D Ø D1 Ø D2 Ø d Axis-F 200 2E Axis-F Axis-F 250 2E/Axis-F 250 2D Axis-F 250 4E/Axis-F 250 4D Axis-F 300 2E/Axis-F 300 2D 6,2 / 5,7 Axis-F 300 4E/Axis-F 300 4D...
- Seite 8 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Tubo-F Außen- und Anschlussabmessungen, mm Modell Gewicht, kg Ø D Tubo-F 200 2E Tubo-F 250 2E Tubo-F 250 4E Tubo-F 300 2E Tubo-F 300 4E Tubo-F 350 4E Tubo-M(Z) Außen- und Anschlussabmessungen, mm...
- Seite 9 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Tubo-M(Z) Die Ventilatoren werden an Lüftungsrohre mit einem Durchmesser von RSM(Z) 150, 200 und 250 mm über die Reduzierstücke (Modifikation aus pulverbeschichtetem Stahl oder Modifikation aus verzinktem Stahlblech) angeschlossen.
-
Seite 10: Bauart Und Funktionsweise
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de BAUART UND FUNKTIONSWEISE Die Ventilatoren Axis-Q und Axis-QR bestehen aus einem Gehäuse (1) mit einem quadratischen oder runden Flansch. Ein Lüftungsgitter (2), bestehend aus einem elektrischen Außenläufermotor und einem Laufrad (5), ist mit Schrauben (4) am Gehäuse befestigt. -
Seite 11: Montage Und Betriebsvorbereitung
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Die Ventilatoren Tubo-F, Tubo-M(Z), Tubo-MA(Z) Die Halter (2) sind mit Schrauben am Ventilatorgehäuse (1) befestigt. Der Motor und das Laufrad (4) werden mit einem Halter (3) im Tubo-F Gehäuse befestigt. - Seite 12 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Montage des Ventilators Axis-Q Montage des Ventilators Axis-QR...
- Seite 13 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Montage des Ventilators Axis-QA und Axis-QRA...
- Seite 14 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Montage des Ventilators Axis-F Der Ventilator ist für den Einbau in Rohre mit Hilfe von Anschlussflanschen konstruiert. Bei der Montage des Ventilators ist darauf zu achten, dass die Luftstromrichtung mit dem Pfeil auf dem Ventilatorgehäuse übereinstimmt.
- Seite 15 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Montage des Ventilators Tubo-M(Z) Der Ventilator ist für den Einbau in Rohre über das Reduzierstück RSM(Z), welches Lüftungsrohre mit unterschiedlichen Durchmessern verbindet, und zur Befestigung mit Schlauchschellen konstruiert. Die Stromversorgung zum Ventilator erfolgt über einen externen Anschlusskasten.
-
Seite 16: Netzanschluss
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG UND DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. - Seite 17 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Anschluss von Axis-Q und Axis-QR Anschluss von Axis-QA...
- Seite 18 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Anschluss von Axis-F, Tubo-M(Z), Tubo-MA(Z) Anschluss von Tubo-F...
-
Seite 19: Wartungshinweise
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. Die technische Wartung umfasst regelmäßige Reinigung der Oberflächen des Ventilators von Staub und Schmutz. Zur Entfernung des Staubs von Metalloberflächen einen weichen Pinsel oder Druckluft verwenden. - Seite 20 Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de Wartung von Axis-QA, Axis-QRA Wartung von Tubo-F, Tubo-M(Z), Tubo-MA(Z)
-
Seite 21: Störungsbehebung
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de STÖRUNGSBEHEBUNG STÖRUNG MÖGLICHE GRÜNDE ABHILFE Überprüfen Sie die elektrischen Anschlüsse und den Keine Stromversorgung Betriebsstatus des Leitungsschutzschalters. Der Ventilator startet beim Schalten Sie den Ventilator aus. Beseitigen Sie die Anschalten nicht. -
Seite 22: Herstellergarantie
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 23: Abnahmeprotokoll
Axis-Q / Axis-Qr / Axis-F / Axis-QA / Axis-QrA / tubo-F / tubo-M(Z) / tubo-MA(Z) www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts Elektrische Axialventilatoren Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. - Seite 24 www.blaubergventilatoren.de BV_GmbH03DE-13...
