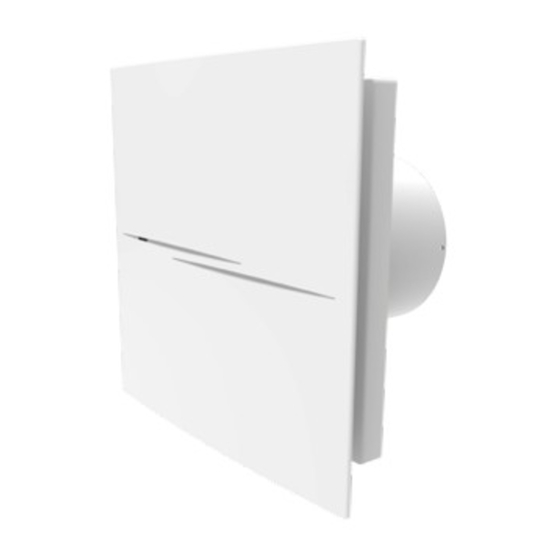

- Seite 1 AXIALVENTILATOR Sileo Design V2 BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT Lieferumfang ................................................ 6 Kurzbeschreibung ............................................. 6 Varianten des Ventilators ..........................................6 Betriebsvorschriften ............................................6 Bezeichnungsschlüssel ..........................................7 Montage ................................................. 7 Betriebsanzeigen ............................................... 8 Einstellung des Ventilators ........................................... 9 Wartung..................................................10 Lagerungs- und Transportvorschriften ....................................10 Herstellergarantie .............................................. 11... - Seite 3 Wartungs- und Bedienpersonal durchgelesen werden. Die Betriebsanleitung enthält die Informationen über den Verwendungszweck, Bestückung, Funktions- und Bauweise der Axialventilatoren Sileo Design V2 und seiner allen Modifikationen. Das Wartungspersonal soll über ein theoretisches Wissen und eine praktische Erfahrung im Bereich der Lüftung verfügen und die Arbeiten in Übereinstimmung mit den Arbeitsschutzbestimmung und lokal geltenden Baunormen.
- Seite 4 ERFÜLLEN SIE DIE VORLIEGENDEN BETRIEBSANFORDERUNGEN, UM EINE ORDNUNGSGEMÄSSE FUNKTION UND EINE LANGE LEBENSDAUER DES GERÄTS SICHERZUSTELLEN. Das Gerät ist vor allen Anschluss-, Einstell-, Service- und Reparaturarbeiten vom Stromnetz zu trennen. Service- und Wartungsarbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt.
- Seite 5 von Abgasen und Gasen durch den Schornstein zu gewährleisten, ist auf eine ausreichende Luftzufuhr zu achten. • Die Förderluft darf keinen Staub, keine Dämpfe, Festfremdstoffe, klebrige Stoffe oder Faserstoffe enthalten. • Das Gerät ist für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B.
-
Seite 6: Lieferumfang
Sileo Design V2 S: der Ventilator ist mit einem eingebauten Schnurschalter ausgestattet. Sileo Design V2 T: der Ventilator ist mit einem Nachlaufschalter und einem Intervalltimer ausgestattet. Sileo Design V2 H: der Ventilator ist mit einem Nachlaufschalter und einem Feuchtesensor ausgestattet. -
Seite 7: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL Sileo Design V2 100 S Zusätzliche Optionen: S: Schnurschalter T: Nachlaufschalter H: Nachlaufschalter und Feuchtesensor ST: Schnurschalter und Nachlaufschalter SH: Schnurschalter, Nachlaufschalter und Feuchtesensor Durchmesser des Ausblasstutzens V2: zweistufiger Motor MONTAGE Der Ventilator ist für eine Decken- oder Wandmontage und den Anschluss an einen Lüftungsschacht oder ein Lüftungsrohr mit entsprechendem Durchmesser konstruiert (Abb. -
Seite 8: Betriebsanzeigen
BETRIEBSANZEIGE 1. Die Anzeige blinkt alle 5 Sekunden grün: der Ventilator läuft mit niedriger Geschwindigkeit im Standby-Betrieb. 2. Die Anzeige blinkt einmal pro Sekunde grün: der Einschalt-Verzögerungstimer ist aktiviert (60 Sekunden). 3. Die Anzeige leuchtet rot: der Feuchtesensor ist aktiviert und der Ventilator läuft mit hoher Geschwindigkeit. 4. - Seite 9 VERWENDEN SIE KEINEN METALLSCHRAUBENZIEHER, KEIN MESSER, ODER ANDERE SCHARFE GEGENSTÄNDE, DAMIT DIE STEUERPLATINE NICHT BESCHÄDIGT WIRD. Kunststoffschraubenzieher Einstellung Ventilatorparameter ist im Lieferumfang enthalten. für H/SH Verwenden Sie diesen für die Einstellung der Einschaltdauer, 60 % Nachlaufzeit oder Einschaltfeuchte. 90 % für T/ST 24 Stunden für T/H/ST/SH...
-
Seite 10: Wartung
WARTUNG Wartungsarbeiten am Ventilator sind spätestens nach 6 Monaten durchzuführen. Wartungsschritte: • Trennen Sie das Gerät von der Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist (Abb. 17). • Nehmen Sie die Abdeckungen ab und reinigen Sie den Ventilator mit einem weichen Tuch oder mit einer Bürste (Abb. 18). •... -
Seite 11: Herstellergarantie
HERSTELLERGARANTIE Das Gerät wurde in der Fabrik der privaten Aktiengesellschaft «Ventilation Systems» (im Folgenden - der Hersteller) produziert. Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit und Niederspannungsrichtlinie 2014/35/EU, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 12 • Bei vom Verbraucher zugefügten äußerlichen Beschädigungen des Gehäuses und der inneren Einheiten (außer äußeren Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen in der Konstruktion des Gerätes oder technische Änderungen am Gerät. • Ersetzung und Benutzung von Einheiten, Teilen, die nicht durch den Hersteller vorgesehen sind. •...
- Seite 15 (niedrige Geschwindigkeit) (hohe Geschwindigkeit) Kontakt des Schalters S1 Kontakt des Schalters S1 oder des Schnurschalters oder des Schnurschalters ist geöffnet ist geöffnet Sileo Design V2 100 H (niedrige und hohe Geschwindigkeit) Ventilator läuft nicht niedrige Geschwin- digkeit hohe Geschwin- digkeit...
- Seite 16 Sileo Design V2 100 H Sileo Design V2 100 SH 6/12/24 Stunden Intervalltimer Ventilator läuft mit niedriger Ventilator läuft nicht Geschwindigkeit Kontakt des Schalters S2 Kontakt des Schalters S2 Einschalten des Intervalltimers oder des Schnurschalters oder des Schnurschalters (6/12/24 Stunden)
- Seite 17 Sileo Design V2 100 H Sileo Design V2 100 SH Ventilator läuft mit niedriger Geschwindigkeit Kontakt des Schalters S2 oder des Schnurschalters ist geschlossen Nein Feuchtigkeit liegt über dem Sollwert Einschalten des Verzögerungstimers für 60 Sekunden Einschalten des Verzögerungstimers für 60 Sekunden Kontakt des Schalters S2 öffnet...
- Seite 19 ABNAHMEPROTOKOLL Axialventilator Sileo Design V2 _______________ ist als betriebsfähig anerkannt. Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit, Richtlinie 89/336/EWG, und Niederspannungsrichtlinie 2006/95/EG, Richtlinie 73/23/EWG, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt.
- Seite 20 Sileo Design V2...
