- Seite 1 AXIS-QA TUBO-M/MZ AXIS-Q TUBO-F AXIS-QR AXIS-F AXIS-QRA AXIS-QA G AXIALVENTILATOREN Axis / Tubo BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Axis / Tubo www.blaubergventilatoren.de INHALT Einleitung Allgemeine Informationen Sicherheitsvorschriften Lager- und Beförderungsvorschriften Herstellergarantie Aufbau des Ventilators Lieferumfang Modifikationen und Optionen Technische Daten Montage- und Betriebsvorschriften Montagereihenfolge Montage und Anschluss ans Stromnetz Wartung Garantiekarte... -
Seite 3: Einleitung
Das Modell Axis-F ist verfügbar für die Lüftungsrohre mit LAGER- UND BEFÖRDERUNGSVORSCHRIFTEN Ø 100 bis 450 mm. Die Ventilatoren Tubo-M, Tubo-MZ sind verfügbar für die Lüftungsrohre mit Ø 160 bis 315 mm. Das gelieferte Gerät muss bei einer Umgebungstemperatur von +5 °C bis Der Ventilator hat die Schutzklasse I und ist erdungspflichtig. -
Seite 4: Aufbau Des Ventilators

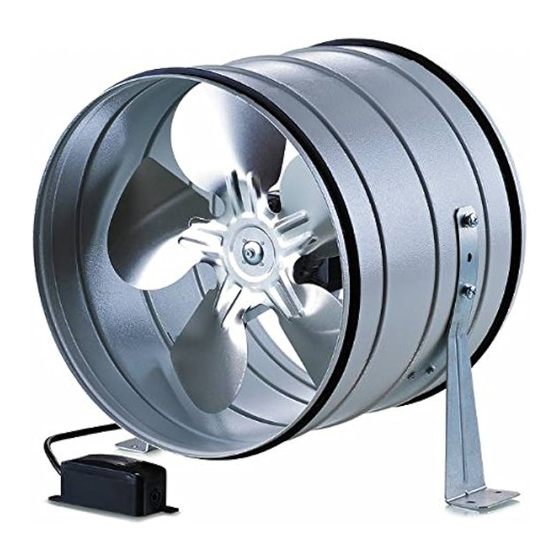

AUFBAU DES VENTILATORS LIEFERUMFANG Gehäuse Ventilator – 1 Stk.; Betriebsanleitung Anschlusskasten Flügelrad Abb. 2 TUBO-M / TUBO-MZ AUFBAU DES VENTILATORS LIEFERUMFANG Ventilator – 1 Stk.; Montagewinkel – 2 Stk.; Schrauben und Dübel – 4 Stk.; ... -
Seite 5: Technische Daten
Axis / Tubo www.blaubergventilatoren.de TECHNISCHE DATEN AXIS-Q / AXIS-QR / AXIS-F Technische Daten Axis-Q / Axis-QR / Axis-F Axis-Q / Axis-QR / Axis-F Axis-Q / Axis-QR / Axis-F Axis-Q / Axis-QR / Axis-F 200 2E 250 2E 250 4E 300 2E Versorgungsspannung 1~ 220-240 1~ 220-240... - Seite 6 Axis / Tubo www.blaubergventilatoren.de Axis-Q / Axis-QR / Axis-F Axis-Q / Axis-QR / Axis-F Axis-Q / Axis-QR / Axis-F Axis-Q / Axis-QR / Axis-F 250 2D 250 4D 300 2D 300 4D Versorgungsspannung 3~ 400 3~ 400 3~ 400 3~ 400 Frequenz , Hz Leistungsaufnahme, W Stromaufnahme, A...
- Seite 7 Axis / Tubo www.blaubergventilatoren.de Außenabmessungen Axis-QR Abmessungen [mm] Model wicht, Ø D Ø D1 Ø D2 Ø d Axis-QR 200 2E Axis-QR 250 2E / Axis-QR 250 2D Axis-QR 250 4E / Axis-QR 250 4D Axis-QR 300 2E Axis-QR 300 2D Axis-QR 300 4E Axis-QR 300 4D Abb.
- Seite 8 * In Übereinstimmung mit den ErP-Richtlinien (EC) 327/2011, die Leistungsaufnahme bei der optimalen Effizienz < 125W. Axis-QA / Axis-QA / Axis-QA / Axis-QA / Axis-QRA / Axis-QRA / Axis-QRA / Axis-QRA / Tubo-M / Tubo-M / Tubo-M / Tubo-M / Tubo-MZ / Tubo-MZ/ Tubo-MZ/ Tubo-MZ Axis-QA G...
- Seite 9 MD / MDZ 148/158 MD / MDZ 198/204 MD / MDZ 248/258 0,42 Die Ventilatoren Tubo-M werden an die Lüftungsrohre mit Durchmesser 150, 200 und 250 mm über die Reduzierungsstücke MD (Modifikation aus pulverbeschichtetem Stahl) oder MDZ…Zn (Modifikation aus verzinktem Stahlblech) angeschlossen.
-
Seite 10: Montage- Und Betriebsvorschriften
Axis / Tubo www.blaubergventilatoren.de MONTAGE- UND BETIEBSVORSCHRIFTEN Die Luftstromrichtung im System muss mit dem Pfeil auf dem Gehäuse übereinstimmen. Der Installationsort des Ventilators muss einen ausreichenden und leichten Zugang für Servicearbeiten und Reparaturen ermöglichen. Der Ventilator ist erdungspflichtig. Bei der Montage den Ventilator gegen Wassereindringen schützen: Abb. -
Seite 11: Montage Und Anschluss Ans Stromnetz
Axis / Tubo www.blaubergventilatoren.de MONTAGEREIHENFOLGE MONTAGEREIHENFOLGE AXIS-F TUBO-M / TUBO-MZ Abb. 28 Abb. 29 Abb. 32 Abb. 33 Abb. 30 Abb. 31 Abb. 34 Abb. 35 Abb. 36 Abb. 37 MONTAGE UND ANSCHLUSS ANS STROMNETZ Den Ventilator zum Stromnetz nur von einer professionellen Fachkraft AXIS-Q anschließen lassen. - Seite 12 Abb 42 Abb. 45 AXIS-F Abb. 46 Abb. Abb. 47 Abb. 49 Abb. 48 Abb. Abb. AXIS-QA AXIS-QRA AXIS-QA G Abb. 51 Abb. 53 Abb. 50 Abb. 52 TUBO-M / TUBO-MZ TUBO-M / TUBO-MZ Abb. 55 Abb. 54 Abb. 56...
-
Seite 13: Wartung
Laufradbeschädigung regelmäßig überprüfen, die Verbindung zum Luftkanal und die Beschichtung überprüfen. AXIS-Q AXIS-QA AXIS-QR AXIS-QRA AXIS-QA G Abb. 59 Abb. 60 Abb. 61 Abb. 62 Abb. 63 Abb. 64 Abb. 65 Abb. 66 AXIS-F TUBO-M / TUBO-MZ TUBO-F Abb. 67 Abb. 68 Abb. 69 Abb. 70... -
Seite 14: Garantiekarte
Dieses Zertifikat ist nach der Prüfung des Produktes auf das oben genannte ausgestellt. Prüfzeichen Herstellungsdatum ____________________ ANSCHLUSSPROTOKOLL Axialventilatoren Axis___________ TUBO___________ ist an das Stromnetz angeschlossen gemäß den Anforderungen dieser Betriebsanleitung von: Unternehmer: Name: Datum Unterschrift GARANTIEKARTE Axis___________ TUBO___________ VERKAUFT VON VERKAUFSDATUM REPRÄSENTANZ IN EU BLAUBERG Ventilatoren GmbH Aidenbachstr. 52 D-81379 München Deutschland... - Seite 15 Axis / Tubo www.blaubergventilatoren.de...
