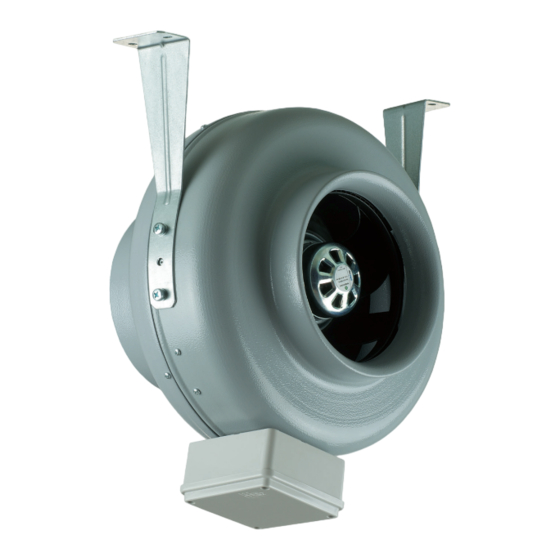

- Seite 1 Radial-RohRventilatoR mit eC-motoR Centro-M EC BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Centro-M EC www.blaubergventilatoren.de Inhalt Einleitung Allgemeine Informationen Sicherheitsvorschriften Lager- und Beförderungsvorschriften Herstellergarantie Aufbau des Ventilators Lieferumfang Technische Daten Montage- und Betriebsvorschriften Montagehinweise Anschluss und Steuerung Wartung Fehlerbehebung Abnahmebescheinigung Anschlussprotokoll Garantiekarte... -
Seite 3: Einleitung
Wir freuen uns, Ihnen das neue Produkt vorzustellen, den Radial- Das Fördermedium darf Staub, explosions- und brennbare Stoffe, Dämpfe Rohrventilator mit EC -Motor BLAUBERG Centro-M EC. Unser eng miteinander und sonstige Festfremdstoffe sowie klebrige Stoffe, Faserstoffe und andere arbeitendes Team an Fachleuten mit mehrjähriger Berufserfahrungen, schädliche Stoffe nicht enthalten. -
Seite 4: Aufbau Des Ventilators
Centro-M EC www.blaubergventilatoren.de aUFBaU DES VEntIlatORS Aufbau des Ventilators Centro-M EC ist in Abb. 1 abgebildet. Das Ventila- torengehäuse ist aus polymerbeschichtetem Stahl gefertigt. Anschlusskasten Für Be- und Entlüftung werden EC Motoren mit Zu- und Abluftventila- toren mit Außenläufemotor und Radialluftrad mit rückwärts gekrümmten Schaufeln verwendet. -
Seite 5: Montage- Und Betriebsvorschriften
Sie diese bei Bedarf mit Schrauben oder Schellen (erhältlich auf separate ~230 V Bestellung). 50 Hz Abb. 5 Abb. 6 +10V +10V Empfohlener Drehzahlregler 0-10V CDT E/0-10 Abb. 11. Anschlussschema für den Ventilator Centro-M EC Abb. 8 Abb. 7 Abb. 9 Abb. 10... -
Seite 6: Wartung
Centro-M EC www.blaubergventilatoren.de Anschluss ans Stromnetz, Abb. 12-16. WaRtUnG 1. Schalten Sie die Stromversorgung ab, indem Sie den Sicherungsautomat QF in die Position OFF bringen. Der Ventilator bedarf der regelmäßigen technischer Kontrolle und 2. Drehen Sie die Schrauben heraus, die die Abdeckung des Klemmkastens Wartung um eine lange und störungsfreie Lebensdauer zu sichern. -
Seite 7: Abnahmebescheinigung
Centro-M EC www.blaubergventilatoren.de aBnahMEBESChEInIGUnG Radial-Rohrventilator mit EC-Motor Centro-M EC ist als betriebsfähig anerkannt. Der Ventilator entspricht den Europäischen Normen und Standarten, den Richtlinien über die Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass der Ventilator mit der maßgeblichen Anforderungen aus Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit, Richtlinie 89/336/EWG, und Niederspannungsrichtlinie 2006/95/EG, Richtlinie 73/23/EWG, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 8 Centro-M EC / v.1(1) / 09-2013 / DE...
