INSTALLAZIONE
IT
COLLEGAMENTO ELETTRICO
Il comando remoto risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta
installazione per non compromettere le proprie prestazioni e quelle dei comandi posti nelle vicinanze.
Per questo motivo i cavi del comando remoto devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo al comando remoto:
• Collegare i connettori del comando remoto, ai connettori provenienti dai propulsori di manovra.
• Inserire un interruttore per accendere e spegnere il comando remoto (non in dotazione).
• Posizionare l'interruttore in modo che sia facilmente raggiungibile nel caso in cui sia necessario
spegnere l'apparecchio per evitare situazioni di pericolo.
• Inserire un fusibile da 8A rapido sulla linea di alimentazione del comando remoto (non in dotazione).
• Dimensionare correttamente la sezione dei cavi di alimentazione del comando remoto in funzione della
loro lunghezza.
• Non utilizzare la tensione proveniente dal gruppo batterie motori o propulsori per alimentare il comando
remoto.
• Alimentare il comando remoto solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti
elettrici.

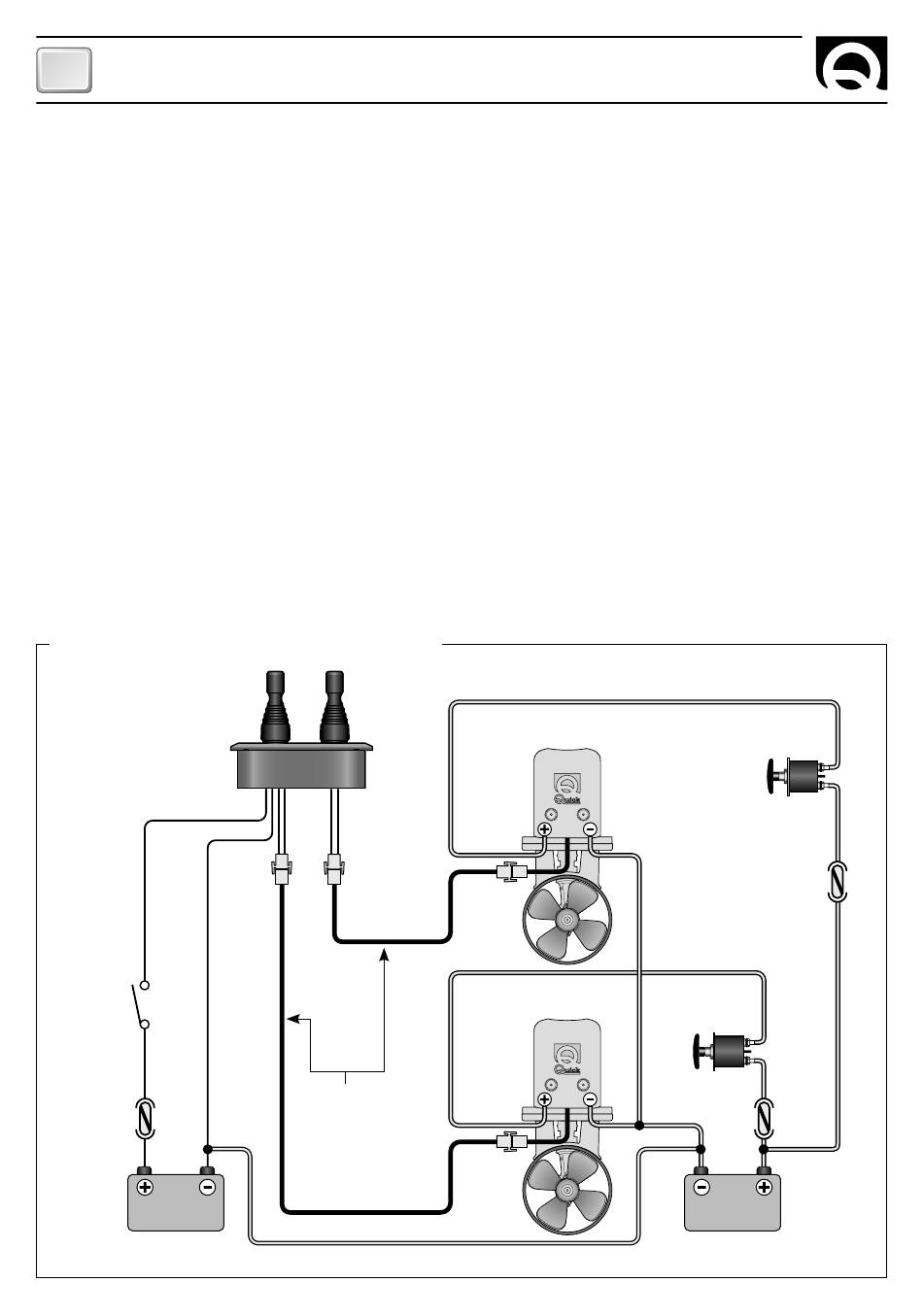

SCHEMA ELETTRICO DEI COLLEGAMENTI
ROSSO
INTERRUTTORE
FUSIBILE
*
BATTERIA
SERVIZI
*
Negativo dei gruppi batteria in comune.
6
NERO
PROLUNGHE
(OPZIONALI)
PROPULSORE POPPA
MOTORE
PROPULSORE PRUA
STACCABATTERIA
MOTORE
STACCABATTERIA
FUSIBILE
FUSIBILE
*
BATTERIA
PROPULSORI
TCD1044 - REV001B
