Rehatec Heidelberger Liegebar Lasse 3 Gebrauchsanweisung Seite 38

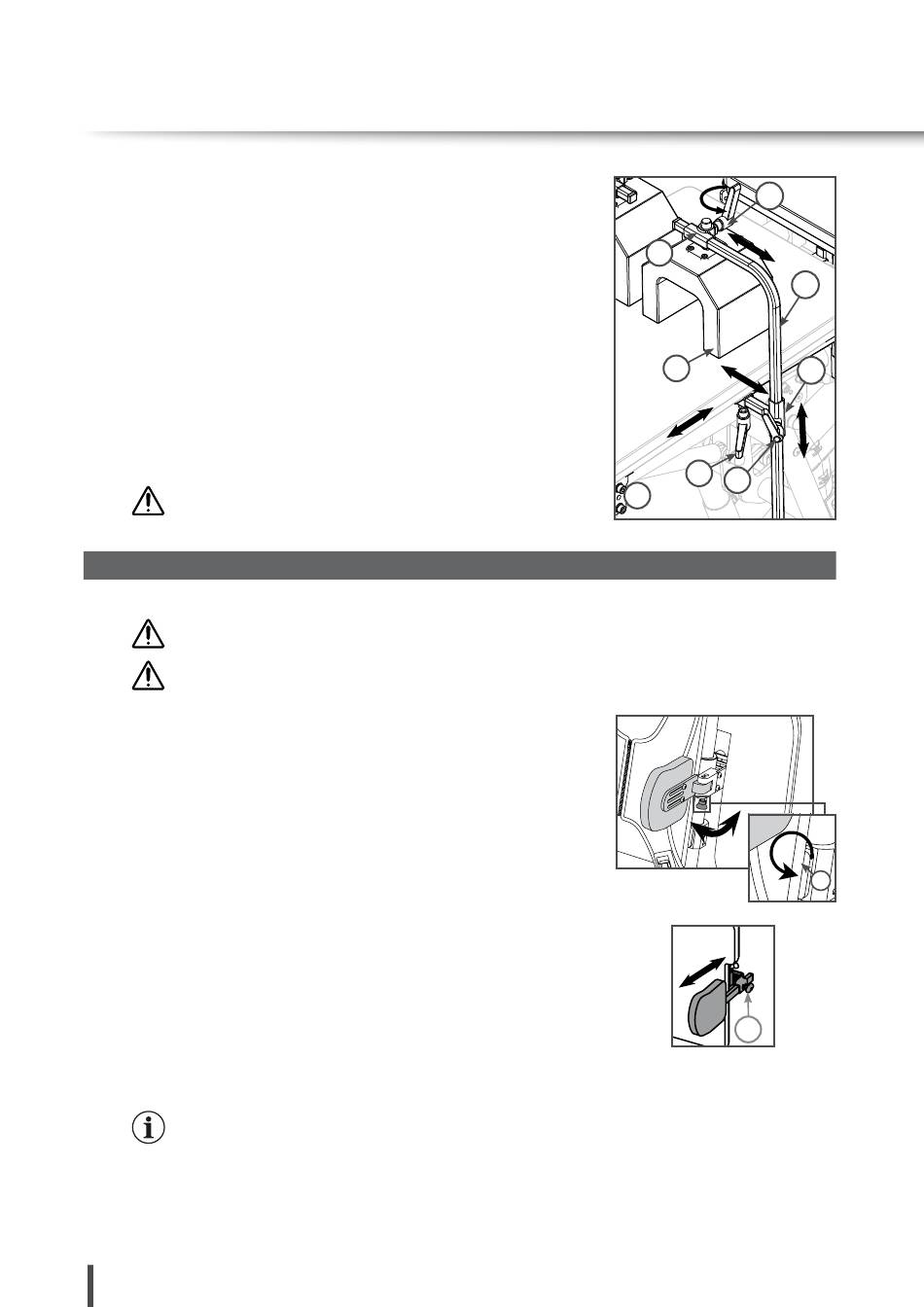

6. Bedienung/Einstellung
von Gerät und Zubehör
Für Höheverstellung :
[6]
• Klemmhebel gegen den Uhrzeigersinn lösen.
• Stellen Sie gewünschte Position von Kniepelotten
[6]
• Klemmhebel im Uhrzeigersinn wieder fest anziehen.
Für Winkel-/ Breiteverstellung:
[3]
• Klemmhebel gegen den Uhrzeigersinn lösen.
• Stellen Sie gewünschte Position vom Kniepelottenhalter
pelotte [1] an das Knie anpassen.
[3]
• Klemmhebel im Uhrzeigersinn wieder fest anziehen.
(*) – Sehen Sie das Bild [B], Für Konfigurationen mit durchgehenden
Beinauflagen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Klemmelemente wieder fest!
6.10 Seitenführungspelotten (optional)
Die Seitenführungspelotten führen die Position des Brustkorbs.
WARNUNG Es ist auf Klemm- und Quetschgefahr zu achten!
WARNUNG Alle Einstellungen in waagerechter Position des
Liegebretts durchführen!
Abschwenken (nur für die abschwenkbare Seitenführungspelotten)
[1]
• Arretierbolzen nach unten ziehen und halten.
• Seitenführungspelotte nach außen abschwenken.
• Bei Bedarf Seitenführungspelotte wieder zurückschwenken, bis der
[1]
Arretierbolzen automatisch einrastet.
Abnehmen, Anbringen und Tiefeneinstellung (nur für die abnehmbaren
Seitenführungspelotten):
[1]
• Flügelschraube
• Seitenführungspelotte abnehmen/ anbringen oder stellen sie in
gewünschter Position.
[1]
• Flügelschraube
Breitenverstellung (alle Varianten):
[3]
• Beide Schrauben
• Seitenführungspelotte in der Breite einstellen.
[3]
• Beide Schrauben
Für Breitenverstellung muss die Armauflage ebenfalls
eingestellt werden.
Höhenverstellung (alle Varianten):
38 von 68
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
[1] durch Rohr [5].
[2]
und Knie-
B
1025235_1.1 Technische Änderungen und Druckfehler vorbehalten.
