Rehatec Heidelberger Liegebar Lasse 3 Gebrauchsanweisung Seite 16

4. Produkt- und Lieferübersicht
4.1 Lieferumfang und Grundausstattung
Der Heidelberger Liegebär Lasse ist in unterschiedlichen Größen erhältlich. Technische Daten über Größe
und zulässiges Gewicht finden Sie in der Tabelle im Kapitel „Technische Daten". Der Heidelberger Liegebär
Lasse wird in der Regel vollständig montiert und in der Grundeinstellung geliefert. Um Beschädigungen
während des Transports zu vermeiden, werden steckbare und unbefestigte Teile im Karton separat verpackt.

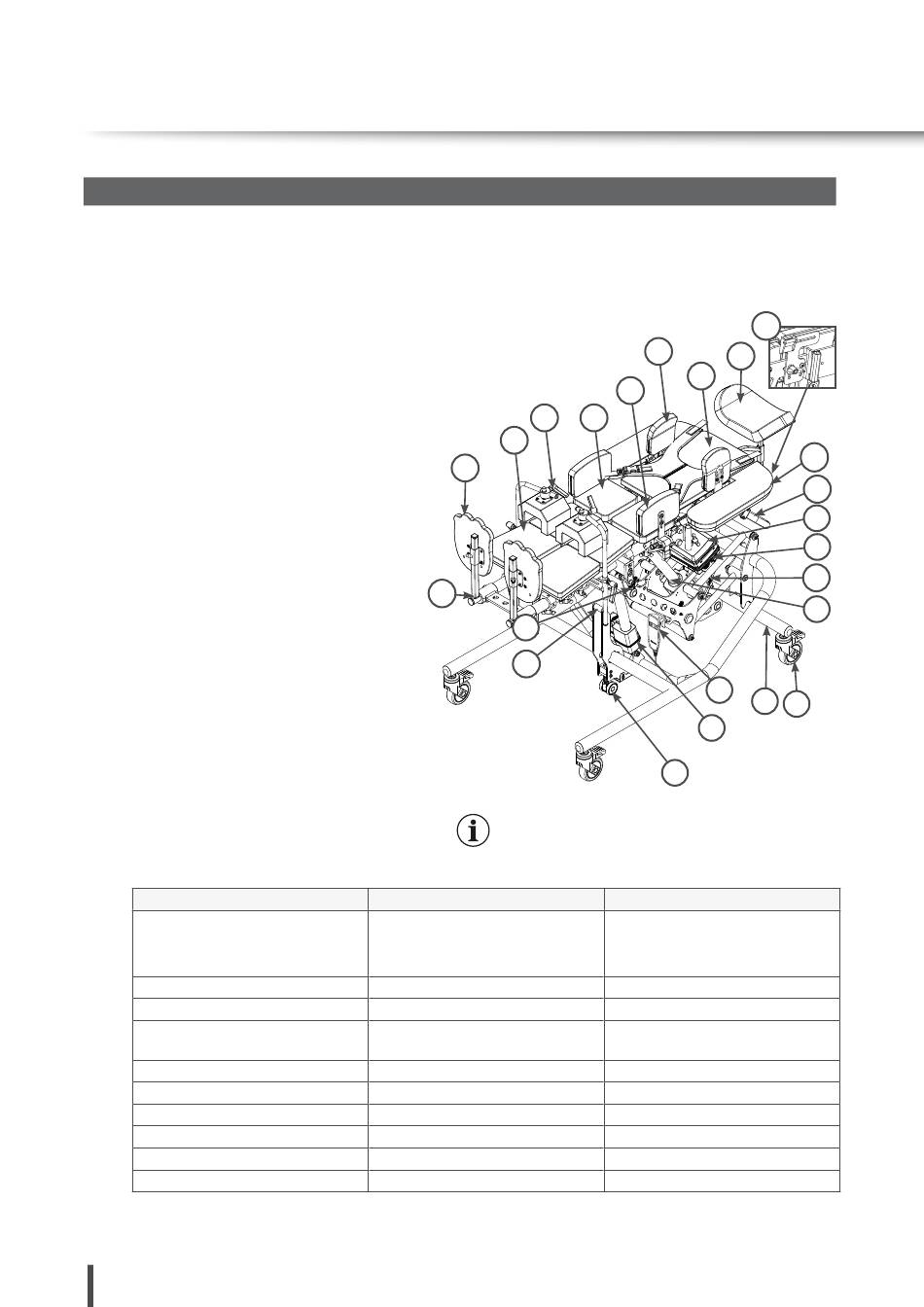

Heidelberger Liegebär Lasse, Größe 3,4 und 5:
Modell mit elektrischer Höhen- und Neigungsverstellung
1 Untergestell mit Höhnverstelung
2
Transportrollen
3 Steuerung mit Netzkabel
4
Lithium-Ionen Akku
5
Neigungsantrieb
6 Höhenverstellantrieb
7
Kontaktrolle mit Sicherheitsschalter
8 Handbedienung
9
Winkelanzeige
10
Schutzvorrichtung
11 Typenschild
12
Handgriff / Schiebebogen
13 Kopfstütze
14
Armauflagen
15
Seitenführungspelotten
16 Rückenauflage
17
Beckenpelotten
18
Beckenplatte
19 Kniepelotten
20
Beinführung
21 Fußplatten
22
Fußhalterung
23
Schultergurtführungen
Grundausstattung Lasse Gr. 3
Untergestell mit Transportrollen
100mm, Höhen- und Schrägver-
stellung durch el. Motoren
Inkl. Li-Ion Akku
Rückenauflage
Beckenplatte geteilt, mit ab-
schwenkbaren Beckenpelotten
Geteilte Beinauflagen
Geteilte Fußplatten
Leibchen
Rücksetzadapter für Kopfstütze
Kniepelotten
Kopfstütze
* Sicherheitsrelevante Pflicht-Option
16 von 68
19
20
21
22
9
10
Die Darstellung kann aufgrund der individuellen
Ausstattungsmöglichkeiten von Ihrem Produkt
abweichen.
Grundausstattung Lasse Gr. 4
Untergestell mit Transportrollen
100mm, Höhen- und Schrägver-
stellung durch el. Motoren
Inkl. Li-Ion Akku
Rückenauflage
Beckenplatte geteilt, mit ab-
schwenkbaren Beckenpelotten
Geteilte Beinauflagen
Geteilte Fußplatten
Leibchen
Rücksetzadapter für Kopfstütze
Kniepelotten
Kopfstütze
1025235_1.1 Technische Änderungen und Druckfehler vorbehalten.
23
15
13
16
17
18
8
6
7
Grundausstattung Lasse Gr. 5
Untergestell mit Transportrollen
100mm, Höhen- und Schrägver-
stellung durch el. Motoren
Inkl. Li-Ion Akku
Rückenauflage
Beckenplatte geteilt, mit ab-
schwenkbaren Beckenpelotten
Durchgehende Beinauflagen
Durchgehende Fußplatte
Leibchen
Rücksetzadapter für Kopfstütze
Kniepelotten
Kopfstütze
14
12
3
4
11
5
1
2
