TEMPERATURMESSUNG
1.
Stellen Sie den Funktionsschalter auf die ºF oder ºC Position.
2.
Verbinden Sie den Stecker der Temperatursonde mit der Anschlussbuchse und achten Sie
dabei unbedingt auf korrekte Polarität.
3.
Berühren Sie mit der Temperatursonde das Teil, dessen Temperatur Sie messen wollen. Halten
Sie die Temperatursonde an das zu prüfende Teil solange bis sich die Messung stabilisiert hat
(ca. 30 Sek.).
4.
Lesen Sie die Temperatur von der Anzeige ab.
Hinweis: Die Temperatursonde ist ausgestattet mit einem Typ K Ministecker. Ein Adapter von
Ministecker zu Bananenstecker wird für die Verbindung zu Bananensteckerbuchsen
angeboten.

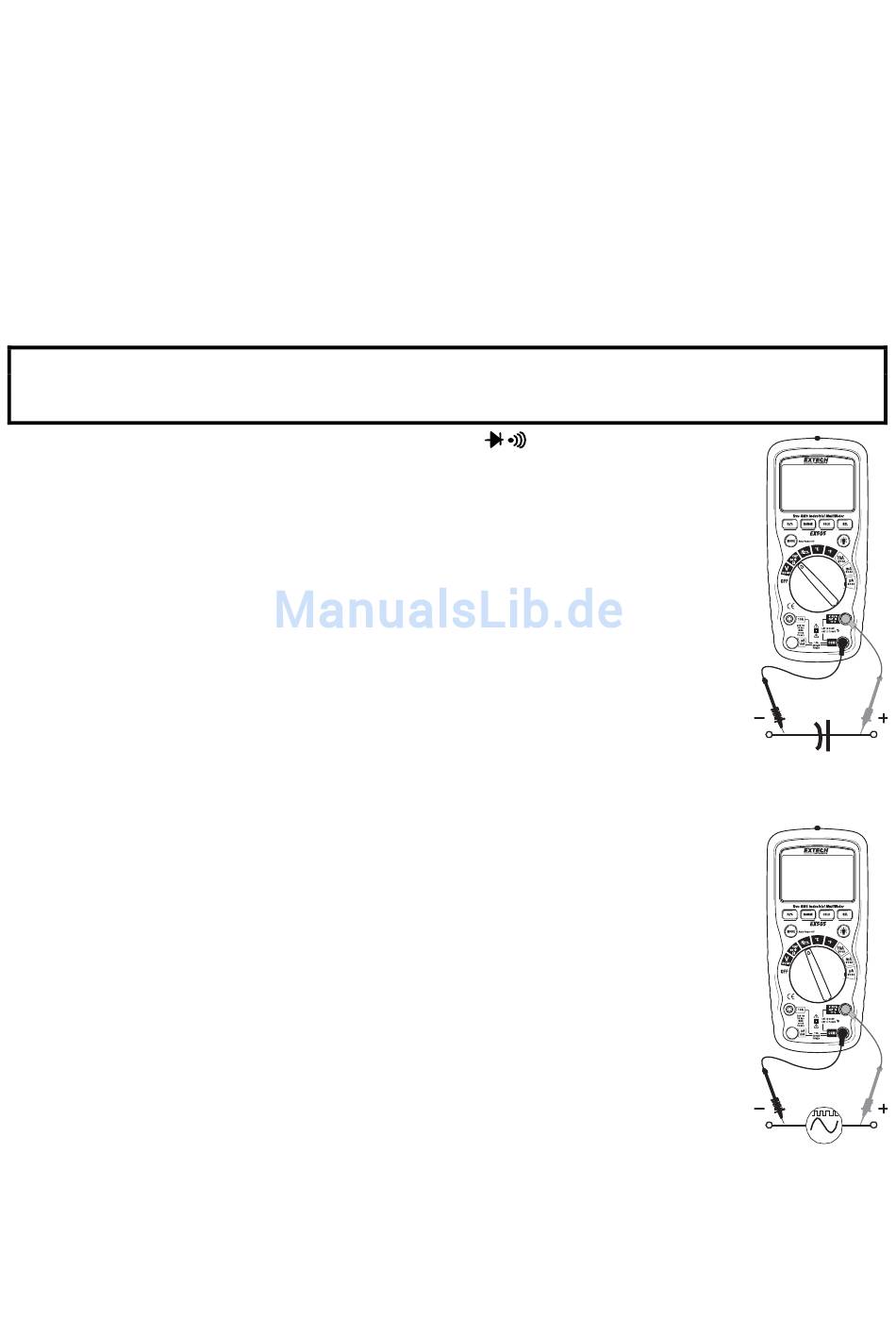

KAPAZITÄTSMESSUNG
WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät vom Strom,
und entladen sie alle Kondensatoren bevor Sie die Kapazität messen. Entfernen Sie die Batterien
und ziehen Sie das Netzkabel.
1.
Stellen Sie den Funktionsschalter auf die Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven V-Buchse.
3.
Drücken Sie die MODE Taste, um „nF" anzuzeigen.
4.
Legen Sie die Prüfspitzen an den zu prüfenden Kondensator.
5.
Die Prüfung kann bis zu drei Minuten oder länger dauern, beim Aufladen
großer Kondensatoren. Warten Sie bis die Anzeige sich beruhigt hat, bevor
Sie die Prüfung beenden.
6.
Lesen Sie die Kapazität von der Anzeige ab.
FREQUENZ-/ ARBEITSZYKLUSMESSUNG (ELEKTRONISCH)
1.
Stellen Sie den Funktionsschalter auf die „Hz %" Position.
2.
Drücken Sie die Hz/% Taste, um „Hz" anzuzeigen.
3.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven Hz-Buchse.
4.
Legen Sie die Prüfspitzen an den zu prüfenden Schaltkreis.
5.
Lesen Sie die Frequenz von der Anzeige ab.
6.
Drücken Sie erneut die Hz/% Taste, um „%" anzuzeigen.
7.
Lesen Sie die % des Arbeitszyklus von der Anzeige ab.
Position.
9
EX505-de-DE_v7.4 12/15
