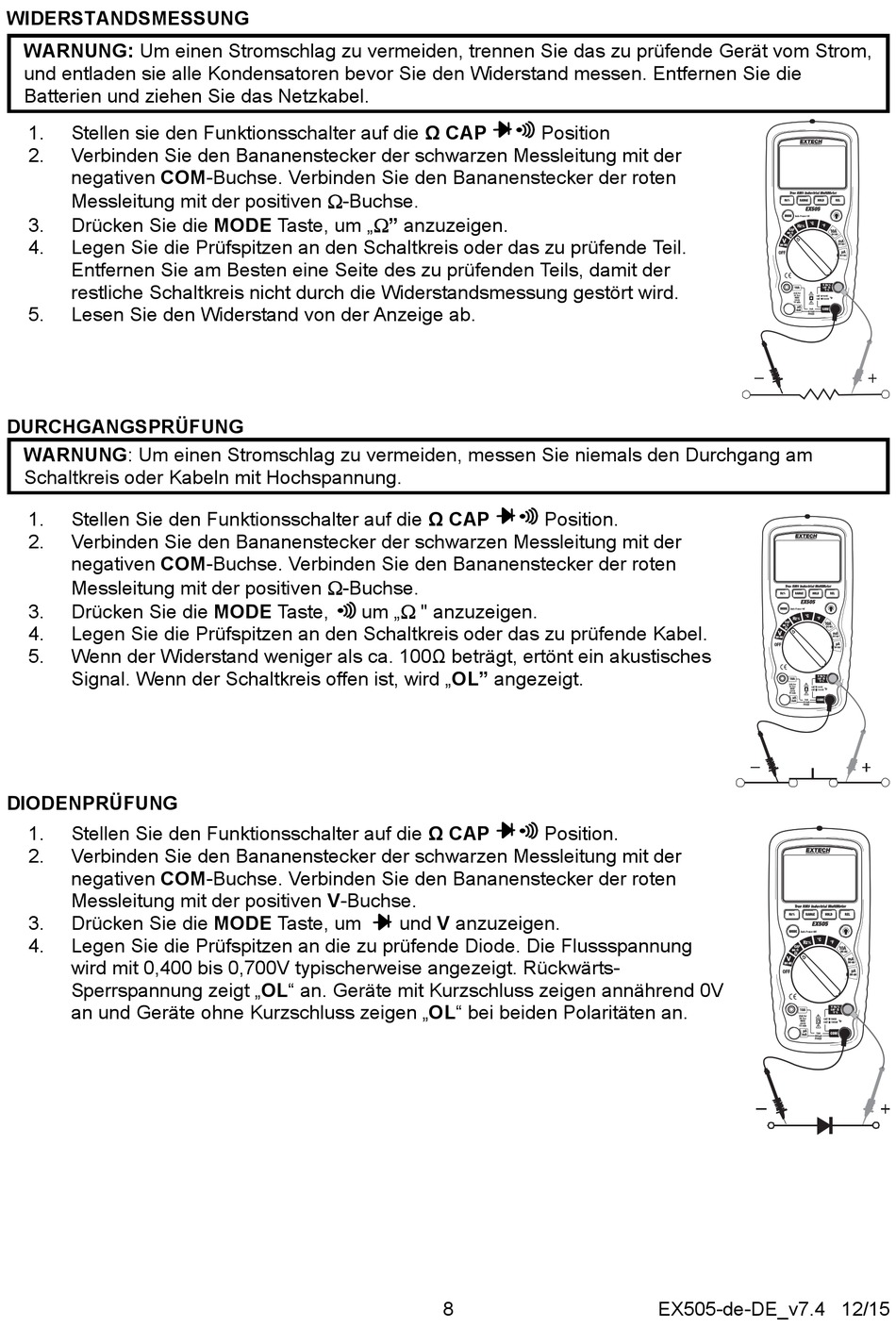

WIDERSTANDSMESSUNG
WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät vom Strom,
und entladen sie alle Kondensatoren bevor Sie den Widerstand messen. Entfernen Sie die
Batterien und ziehen Sie das Netzkabel.
1.
Stellen sie den Funktionsschalter auf die Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven -Buchse.
3.
Drücken Sie die MODE Taste, um „" anzuzeigen.
4.
Legen Sie die Prüfspitzen an den Schaltkreis oder das zu prüfende Teil.
Entfernen Sie am Besten eine Seite des zu prüfenden Teils, damit der
restliche Schaltkreis nicht durch die Widerstandsmessung gestört wird.
5.
Lesen Sie den Widerstand von der Anzeige ab.
DURCHGANGSPRÜFUNG
WARNUNG: Um einen Stromschlag zu vermeiden, messen Sie niemals den Durchgang am
Schaltkreis oder Kabeln mit Hochspannung.
1.
Stellen Sie den Funktionsschalter auf die Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven -Buchse.
3.
Drücken Sie die MODE Taste,
4.
Legen Sie die Prüfspitzen an den Schaltkreis oder das zu prüfende Kabel.
5.
Wenn der Widerstand weniger als ca. 100Ω beträgt, ertönt ein akustisches
Signal. Wenn der Schaltkreis offen ist, wird „OL" angezeigt.
DIODENPRÜFUNG
1.
Stellen Sie den Funktionsschalter auf die Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven V-Buchse.
3.
Drücken Sie die MODE Taste, um
4.
Legen Sie die Prüfspitzen an die zu prüfende Diode. Die Flussspannung
wird mit 0,400 bis 0,700V typischerweise angezeigt. Rückwärts-
Sperrspannung zeigt „OL" an. Geräte mit Kurzschluss zeigen annährend 0V
an und Geräte ohne Kurzschluss zeigen „OL" bei beiden Polaritäten an.
um „ " anzuzeigen.
und V anzuzeigen.
8
Position
Position.
Position.
