Bedienungsanweisungen
WARNUNG: Gefahr durch Stromschlag. Hochspannungskreisläufe mit Wechsel- oder Gleichstrom,
sind sehr gefährlich und sollten mit größter Vorsicht gemessen werden.
1.
Drehen Sie IMMER den Funktionsschalter in die OFF Position, wenn das Messgerät nicht
benutzt wird.
2.
Wenn während der Messung „OL" angezeigt wird, übersteigt der Wert den Bereich, den Sie
ausgewählt haben. Wechseln Sie in einen höheren Bereich

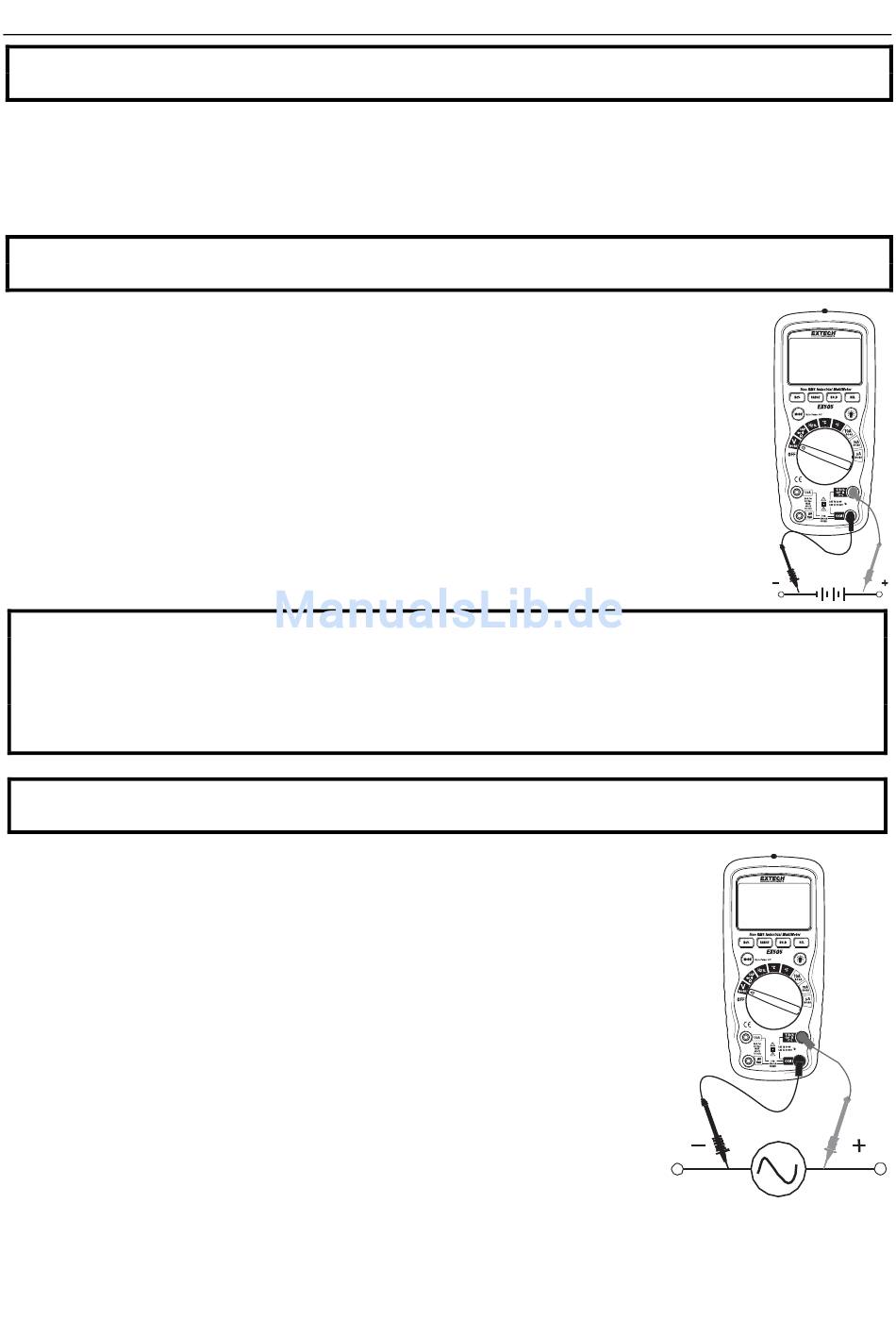

GLEICHSPANNUNGSMESSUNG
VORSICHT: Messen Sie keine Gleichspannung, während ein Motor am Schaltkreis ein- oder
ausgeschaltet ist. Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1.
Stellen Sie den Funktionsschalter auf die V Position.
2.
Drücken Sie die MODE Taste, um DC (Gleichspannung) zu wählen (falls nötig).
3.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven V-Buchse.
4.
Legen Sie die schwarze Prüfspitze an die negative Seite des Stromkreises.
Legen Sie die rote Prüfspitze an die positive Seite des Stromkreises.
5.
Lesen Sie die Spannung von der Anzeige ab.
WECHSELSPANNUNGSMESSUNG (FREQUENZ, ARBEITSZYKLUS)
WARNUNG: Gefahr durch Stromschlag. Die Prüfspitzen können möglicherweise nicht lang genug
sein, um die Phasenteile innerhalb einiger 240V Anschlüsse der Geräte zu erreichen, weil die
Kontakte sich tief in den Anschlüssen befinden. Dies kann dazu führen, dass die Anzeige 0 Volt
anzeigt, wenn der Anschluss eigentlich unter Spannung steht. Überzeugen Sie sicher, dass die
Prüfspitzen die Metallkontakte im Anschluss berühren, bevor Sie davon ausgehen, dass keine
Spannung vorhanden ist.
VORSICHT: Messen Sie keine Wechselspannung, während ein Motor am Schaltkreis ein- oder
ausgeschaltet ist. Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1.
Stellen Sie den Funktionsschalter auf die V Position.
2.
Drücken Sie die MODE Taste, um AC (Wechselspannung) zu
wählen (falls nötig).
3.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse. Verbinden Sie den Bananenstecker
der roten Messleitung mit der positiven V-Buchse.
4.
Legen Sie die schwarze Prüfspitze an die negative Seite des
Stromkreises. Legen Sie die rote Prüfspitze an die positive Seite
des Stromkreises.
5.
Lesen Sie die Spannung von der Anzeige ab.
6.
Drücken Sie die HZ/% Taste, um "Hz" anzuzeigen.
7.
Lesen Sie die Frequenz von der Anzeige ab.
8.
Drücken Sie erneut die HZ/% Taste, um "%" anzuzeigen.
9.
Lesen Sie die % des Arbeitszyklus von der Anzeige ab.
6
EX505-de-DE_v7.4 12/15
