5.6 Spannungsimpulsgeber IGEX
5.6.1 Spannungsimpulsgeber montieren

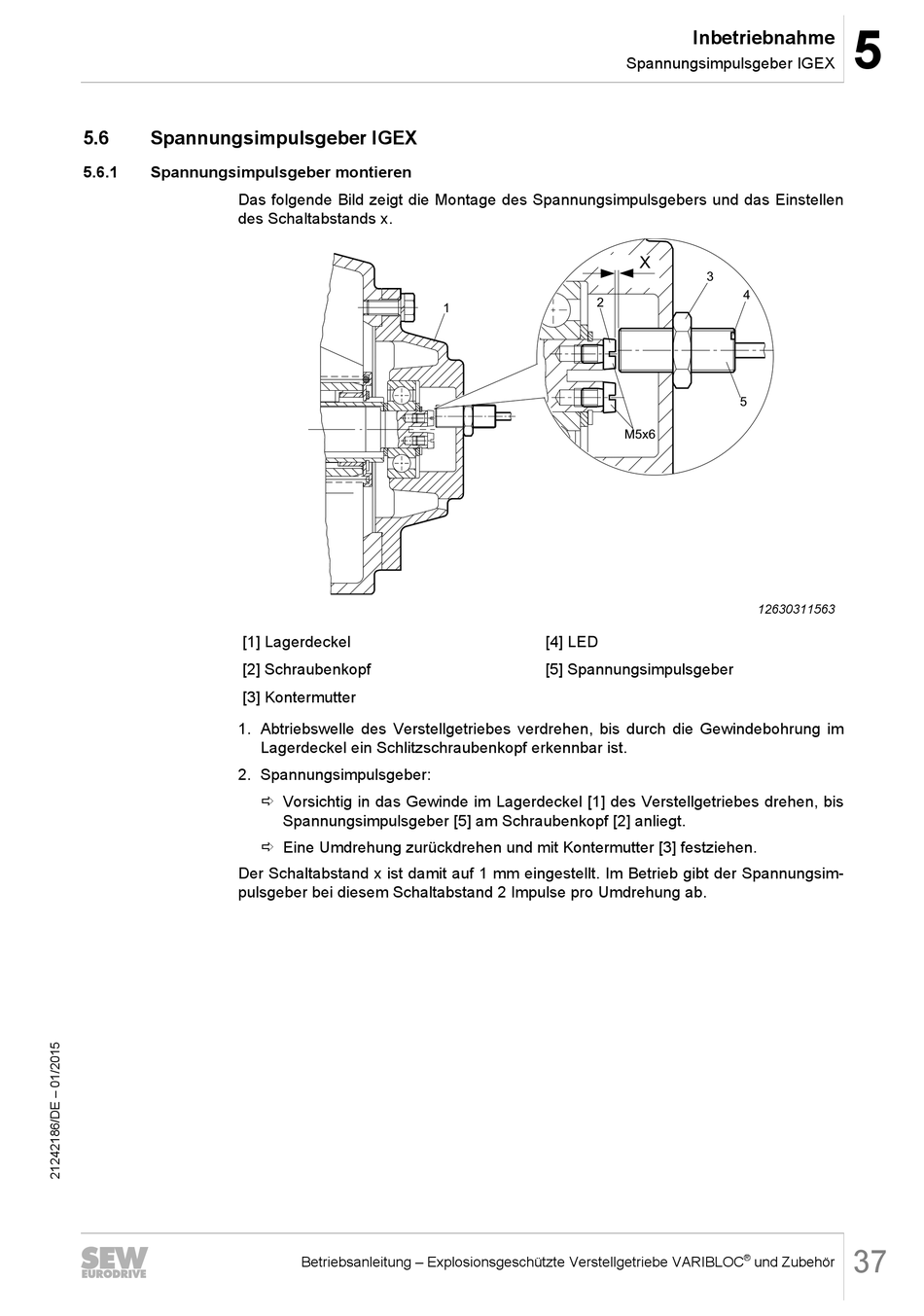

Das folgende Bild zeigt die Montage des Spannungsimpulsgebers und das Einstellen
des Schaltabstands x.
[1] Lagerdeckel
[2] Schraubenkopf
[3] Kontermutter
1. Abtriebswelle des Verstellgetriebes verdrehen, bis durch die Gewindebohrung im
2. Spannungsimpulsgeber:
Der Schaltabstand x ist damit auf 1 mm eingestellt. Im Betrieb gibt der Spannungsim-
pulsgeber bei diesem Schaltabstand 2 Impulse pro Umdrehung ab.
Lagerdeckel ein Schlitzschraubenkopf erkennbar ist.
ð Vorsichtig in das Gewinde im Lagerdeckel [1] des Verstellgetriebes drehen, bis
Spannungsimpulsgeber [5] am Schraubenkopf [2] anliegt.
ð Eine Umdrehung zurückdrehen und mit Kontermutter [3] festziehen.
Betriebsanleitung – Explosionsgeschützte Verstellgetriebe VARIBLOC
2
1
[4] LED
[5] Spannungsimpulsgeber
Inbetriebnahme
Spannungsimpulsgeber IGEX
X
3
4
5
M5x6
12630311563
®
und Zubehör
5
