SEW-Eurodrive VARIBLOC Betriebsanleitung Seite 14

3
Aufbau VARIBLOC
Typenschild

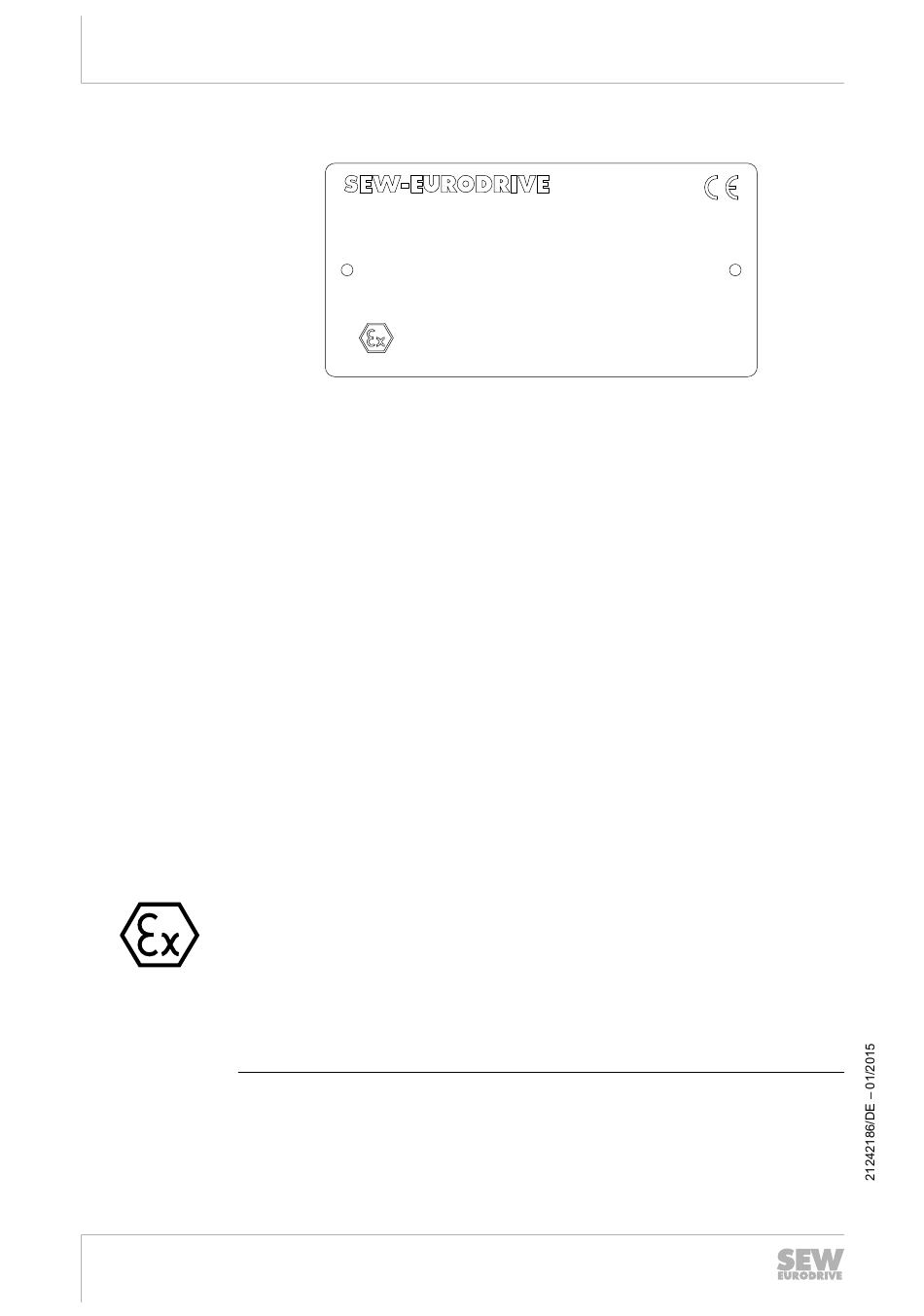

3.2 Typenschild
Informationen zur
X-Kennzeichnung
14
Betriebsanleitung – Explosionsgeschützte Verstellgetriebe VARIBLOC
® in Ex-Ausführung
Typ
VZ21B/H/IGEX/C/II2G
Nr. 01.1944818401.0001X14
1425/20-126
n
a r/min
M
360/136
a Nm
M4
IM
Bedienungsanleitung muss beachtet werden
Zum Einbau in Komplettantrieb
RF57 VZ21B/H/IGEX/C/II2G EDRE100M4/2G/KCC/C
II2G c T3
Typ = Typenschlüssel mit Gerätekategorie
Nr. = Kundenauftragsnummer
n = minimale und maximale Abtriebsdrehzahl
a
M = Abtriebsdrehmoment bei minimaler und maximaler Abtriebsdrehzahl
a
IM = Angabe der Bauform
R = Regelbereich
n = Antriebsdrehzahl
e
P = Antriebsleistung
e
kg = Gewicht des Komplettantriebs
i = Getriebeübersetzung
T. = Temperaturklasse bei Ex-Atmosphäre Gas
oder
oder max. Oberflächentemperatur bei Ex-Atmosphäre Staub
T...°C
c = konstruktive Sicherheit
II2G = Gerätekategorie
HINWEIS
In einigen Anwendungsfällen dürfen SEW-EURODRIVE-Verstellgetriebe nur unter
Einhaltung von Sondermaßnahmen betrieben werden. Diese Anwendungsfälle sind
durch die Sondermarkierung "II..X" auf dem Typenschild gekennzeichnet.
Die Notwendigkeit der Sondermaßnahmen kann den Grund haben, dass z. B. ein re-
duziertes Abtriebsdrehmoment vorhanden ist. Die Informationen über die zu treffen-
den Sondermaßnahmen wurden dem Käufer beim erstmaligen Inverkehrbringen des
Verstellgetriebes mitgeteilt. Der Käufer ist verpflichtet, die Einhaltung dieser Sonder-
maßnahmen sicherzustellen.
Bruchsal / Germany
R 6
1:
n
e r/min
1425
2.2
P
kW
e
kg
91.627
=
i
24.99
Made in Germany 150 881 4 DE
®
und Zubehör
12686579083
