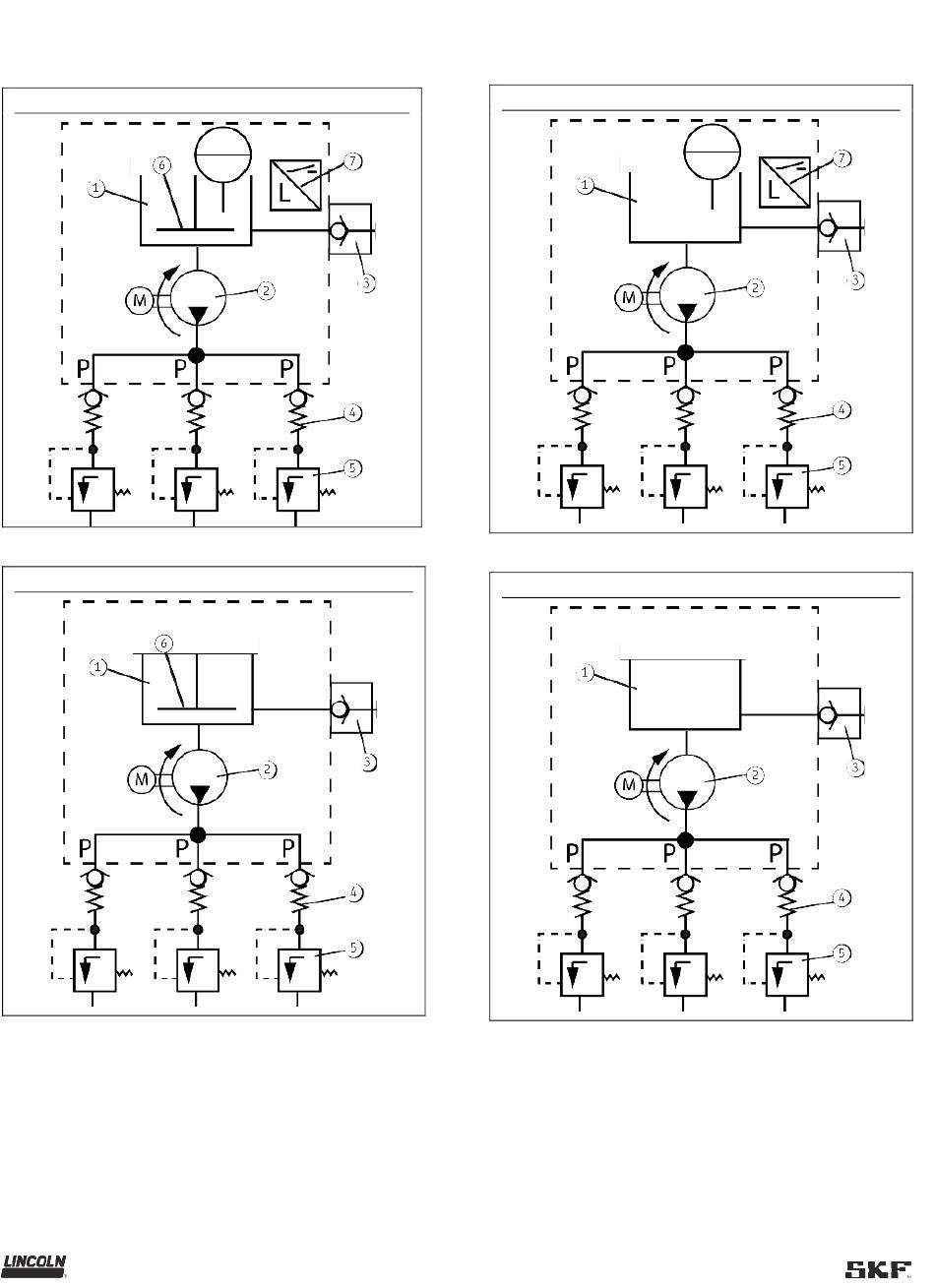

3.5 Hydraulisches Anschlussbilder
Pumpe mit Folgeplatte und Leermeldung
Pumpe mit Folgeplatte ohne Leermeldung
1 Behälter
2 Pumpe
3 Befüllnippel
4 Rückschlagventil*
* Nicht im Lieferumgang der Pumpe enthalten
Abb. 8
Abb. 9
5 Druckbegrenzungsventil*
6 Folgeplatte
7 Leermeldung
P Druckleitung
Pumpe ohne Folgeplatte und mit Leermeldung
Pumpe ohne Folgeplatte und ohne Leermeldung
18
Abb. 10
Abb. 11
