Johnson Controls Unisab III Control Betriebshandbuch Seite 15

Bedienung der Unisab III Steuerung
Menü-Ebene 1 Menü-Ebene 2
Regelwerte Prozesstempera-
tur
Benutzer
Zwischendruck
Verlauf Abschaltung
Anzahl Abschaltun-
gen

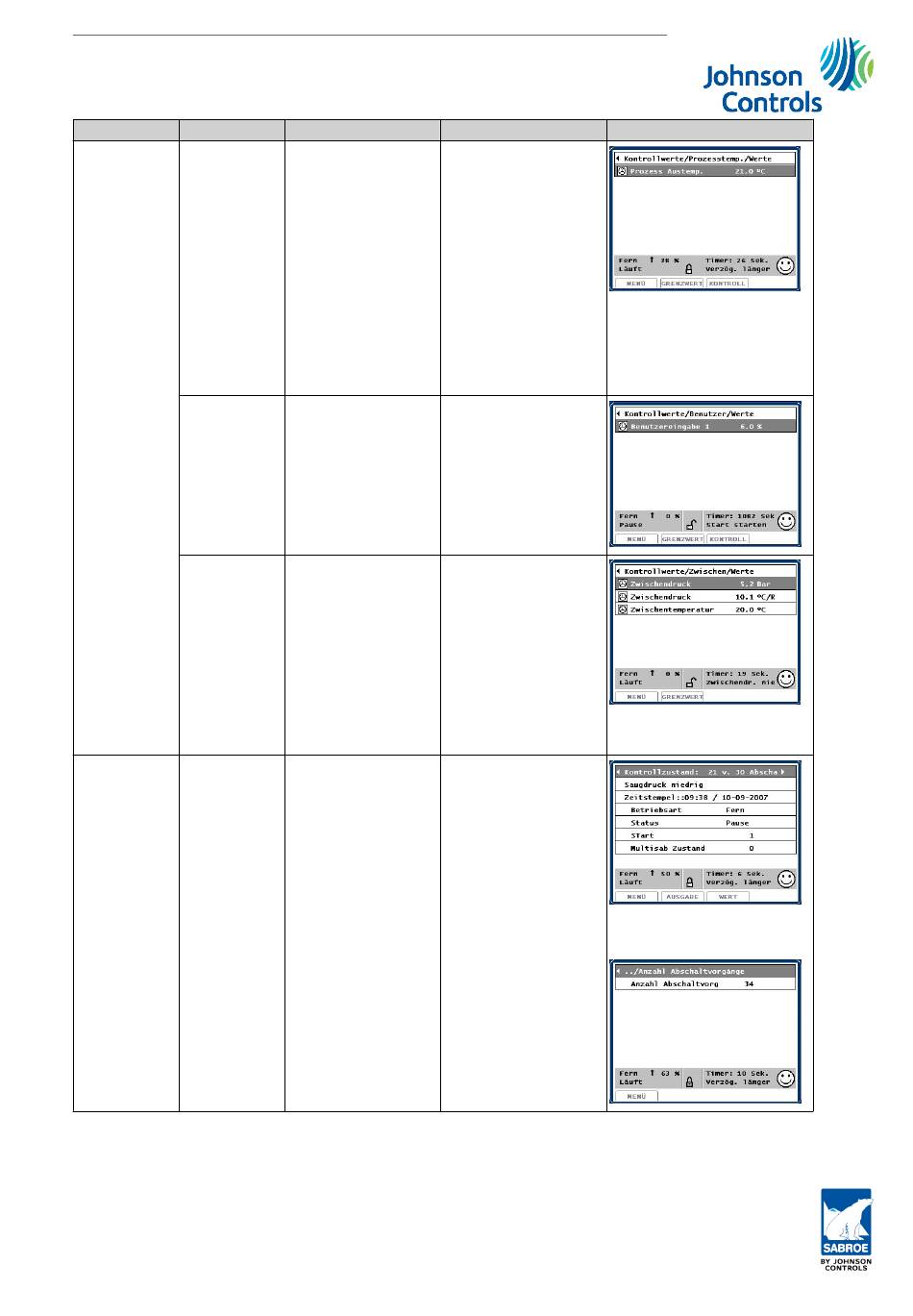

Tabelle 4: Unisab III – HMI-Menübaum
Betriebshandbuch – Unisab III 1.10.7
005650 de 2016.09
Menü-Ebene 3
Werte
Prozessausgangstempera- Grenzwerte (nur Kaltwasser-
tur satz)
Prozesseingangstempera- Steuerung (nur Kaltwassersatz)
tur
Flüssigkeitsstand Grenzwerte (nur Kaltwasser-
satz)
Sauggasüberhitzung Regelung (ND-/HD-Regelung)
Regelung (DX-Regelung)
Werte
Benutzereingang 1 Grenzwerte
Regelung
Werte (Nur zweistufiger Kolbenver-
Druck bar dichter)
Grenzwerte
Druck Grad Grenzwerte
Temperatur Grenzwerte
Regelzustand
Messwerte
Eingangszustand
Ausgangszustand
15/53
Menü-Ebene 4
