Menü-Ebene 1 Menü-Ebene 2
Regelwerte Motor
Leistung

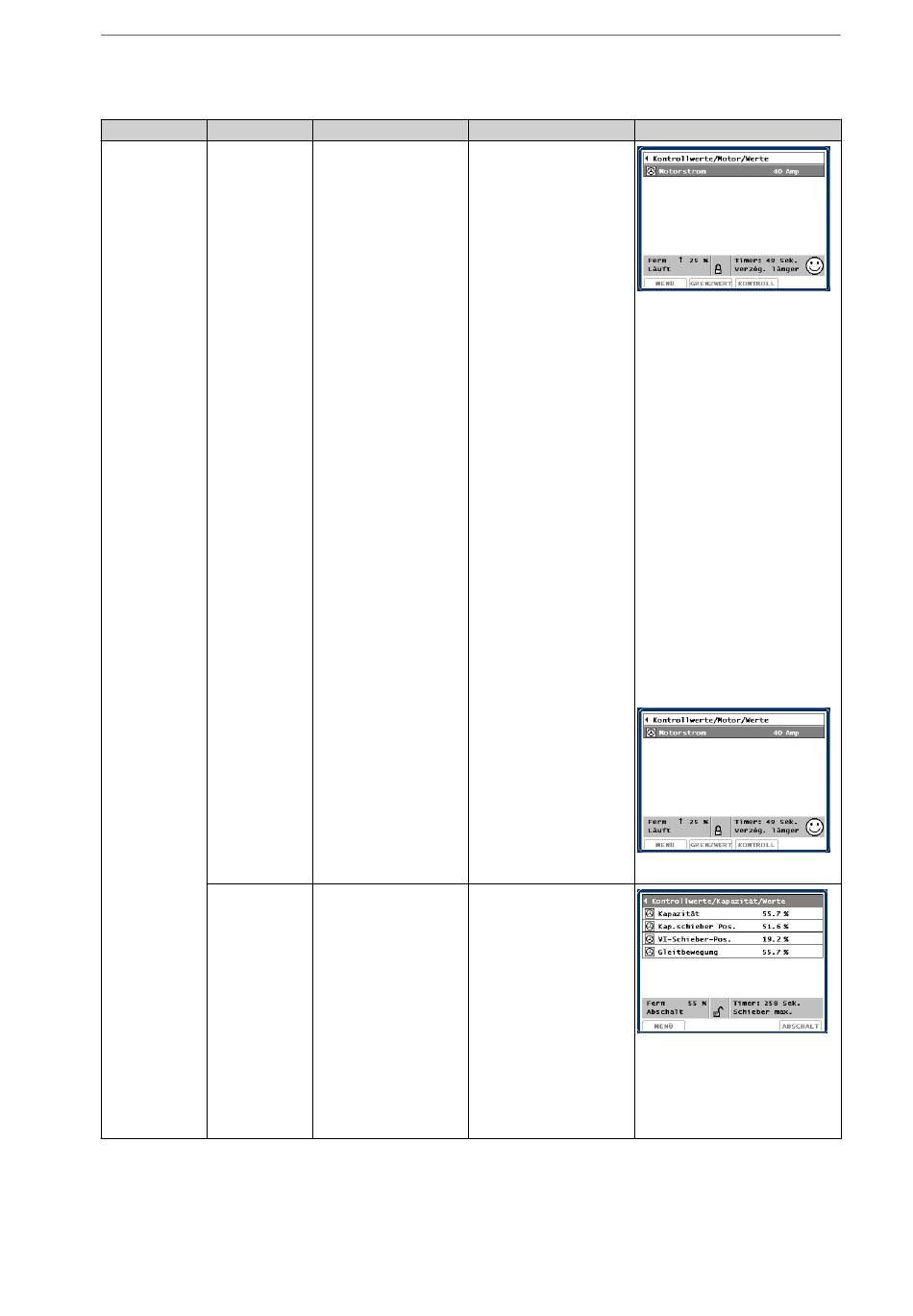

Tabelle 3: Unisab III – HMI-Menübaum
Menü-Ebene 3
Werte
Strom Regelung
Leistung Regelung
Drehzahl Regelung (nur VSD)
Drehzahlreferenz (nur VSD/Modbus)
Frequenz (nur VSD/Modbus – DA)
Enddrehzahl (nur VSD/Modbus – LS)
Spannung (nur VSD/Modbus)
Drehmoment Nm (nur VSD/Modbus)
Drehmoment % (nur VSD/Modbus – DA)
Netzspannung (nur VSD/Modbus – LS)
DC-Bus-Spannung (nur VSD/Modbus)
Temperatur U-Phase (nur VSD/Modbus – LS)
Temperatur V-Phase (nur VSD/Modbus – LS)
Temperatur W-Phase (nur VSD/Modbus – LS)
Kühlkörpertemperatur (nur VSD/Modbus – DA)
Austreibertemperatur (nur VSD/Modbus – LS)
Umgebungstemperatur (nur VSD/Modbus)
Platine
Werte
Leistung Regelung
Stellung Leistungsschie- (Kolbenverdichter ausgenom-
ber men)
Vi-Verhältnis (SAB 157HR, SABflex, SABCu-
be)
Stellung Vi-Schieber Regelung (nur Vi automatisch)
Gleitbewegung
14/53
