OD10 FBS
Unterputzdose für die Montage einer Sprechstelle OD10 TD CM an eine Ziegelwand.
Montage
Um eine Sprechstelle OD10 TD CM in der Unterputzdose OD10 FBS mon-
tieren zu können, wird das Trockenbauwand-/Paneel-Montage-Kit OD10 FB
benötigt. Für Informationen zur Montage, siehe mitgelieferten Beipack-
zettel.
Empfohlene Montagehöhe und Position
• Montieren Sie die obere Kante der Sprechstelle ca. 1.650 mm über der fertigen Fußbodenoberfläche.
Passen Sie die Montagehöhe ggf. an die jeweiligen Erfordernisse an.
• Für eine barrierefreie Erreichbarkeit sollten Bedienelemente mit genügend Abstand von Gebäude-
ecken und -kanten montiert werden.
• Beachten Sie beim Montieren der Sprechstelle den Kamerawinkel im Sinne der Barrierefreiheit,
sodass Rollstuhlfahrer und Kinder von der Kamera erkannt werden können.

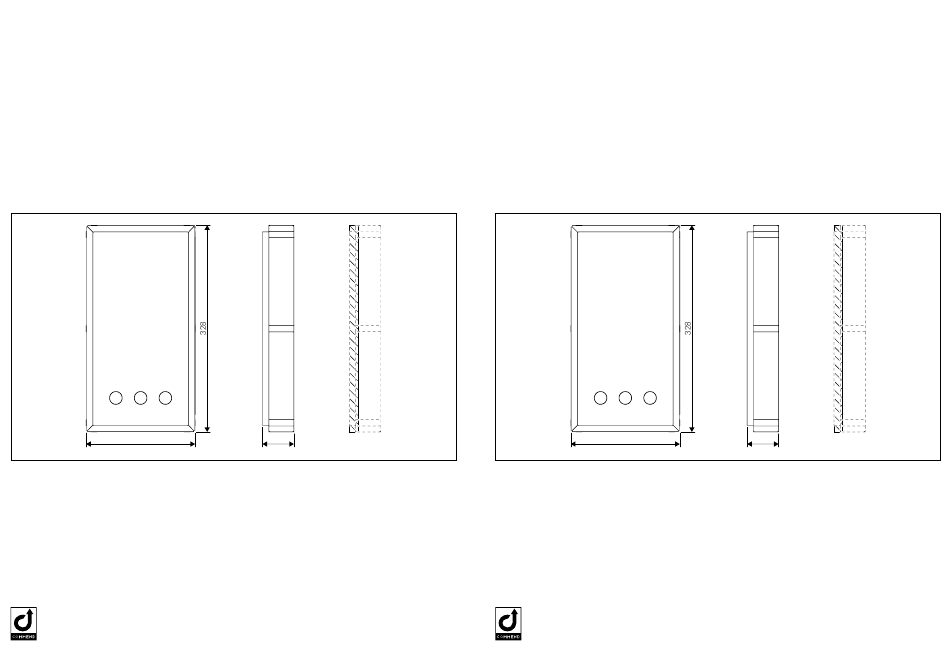

Abmessungen
Maße in mm, kein Maßstab!
175
Montagehinweise
• Diese Unterputzdose darf nur von ausgebildetem Fachpersonal installiert werden.
• Vermeiden Sie, dass die OD10 TD CM im eingebauten Zustand direkter Sonneneinstrahlung ausge-
setzt wird.
• Installieren Sie die Sprechstelle mit einem Abstand von min. 100 mm zu Wänden und anderen Ob-
jekten, um einen Zugang zu den Verriegelungsschrauben der OD10 TD CM (Torx T08) zu ermöglichen
und die seitlichen Lautsprecheröffnungen nicht zu verdecken.
• Die Unterputzdose muss putzbündig montiert werden.
• Schützen Sie die Montagedose beim Verputzen, indem Sie den beiliegenden Putzdeckel verwenden.
• Es darf kein Wasser in die Montage dose eindringen. Sorgen Sie deshalb ggf. für eine bauliche
Abdichtung der Montagedose.
Hinweis des Herstellers
Technische Spezifikationen sind im entsprechenden Datenblatt zu finden.
Die aktuellste Software und Dokumentation finden Sie unter: www.commend.com
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-ID10-FBS, Version: 1.0/0519
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com
Lieferumfang
• Unterputzdose
• Putzdeckel
• Beipackzettel
50
OD10 FBS
Unterputzdose für die Montage einer Sprechstelle OD10 TD CM an eine Ziegelwand.
Montage
Um eine Sprechstelle OD10 TD CM in der Unterputzdose OD10 FBS mon-
tieren zu können, wird das Trockenbauwand-/Paneel-Montage-Kit OD10 FB
benötigt. Für Informationen zur Montage, siehe mitgelieferten Beipack-
zettel.
Empfohlene Montagehöhe und Position
• Montieren Sie die obere Kante der Sprechstelle ca. 1.650 mm über der fertigen Fußbodenoberfläche.
Passen Sie die Montagehöhe ggf. an die jeweiligen Erfordernisse an.
• Für eine barrierefreie Erreichbarkeit sollten Bedienelemente mit genügend Abstand von Gebäude-
ecken und -kanten montiert werden.
• Beachten Sie beim Montieren der Sprechstelle den Kamerawinkel im Sinne der Barrierefreiheit,
sodass Rollstuhlfahrer und Kinder von der Kamera erkannt werden können.
Abmessungen
Maße in mm, kein Maßstab!
175
Montagehinweise
• Diese Unterputzdose darf nur von ausgebildetem Fachpersonal installiert werden.
• Vermeiden Sie, dass die OD10 TD CM im eingebauten Zustand direkter Sonneneinstrahlung ausge-
setzt wird.
• Installieren Sie die Sprechstelle mit einem Abstand von min. 100 mm zu Wänden und anderen Ob-
jekten, um einen Zugang zu den Verriegelungsschrauben der OD10 TD CM (Torx T08) zu ermöglichen
und die seitlichen Lautsprecheröffnungen nicht zu verdecken.
• Die Unterputzdose muss putzbündig montiert werden.
• Schützen Sie die Montagedose beim Verputzen, indem Sie den beiliegenden Putzdeckel verwenden.
• Es darf kein Wasser in die Montage dose eindringen. Sorgen Sie deshalb ggf. für eine bauliche
Abdichtung der Montagedose.
Hinweis des Herstellers
Technische Spezifikationen sind im entsprechenden Datenblatt zu finden.
Die aktuellste Software und Dokumentation finden Sie unter: www.commend.com
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-ID10-FBS, Version: 1.0/0519
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com
Lieferumfang
• Unterputzdose
• Putzdeckel
• Beipackzettel
50
