DATEN
Titel
Überprüfung der
Abstützungen
Ziel- und
Sensorwerte
Verfahren
SCHALTFLÄCHEN
Änderungen ohne Vorankündigung vorbehalten

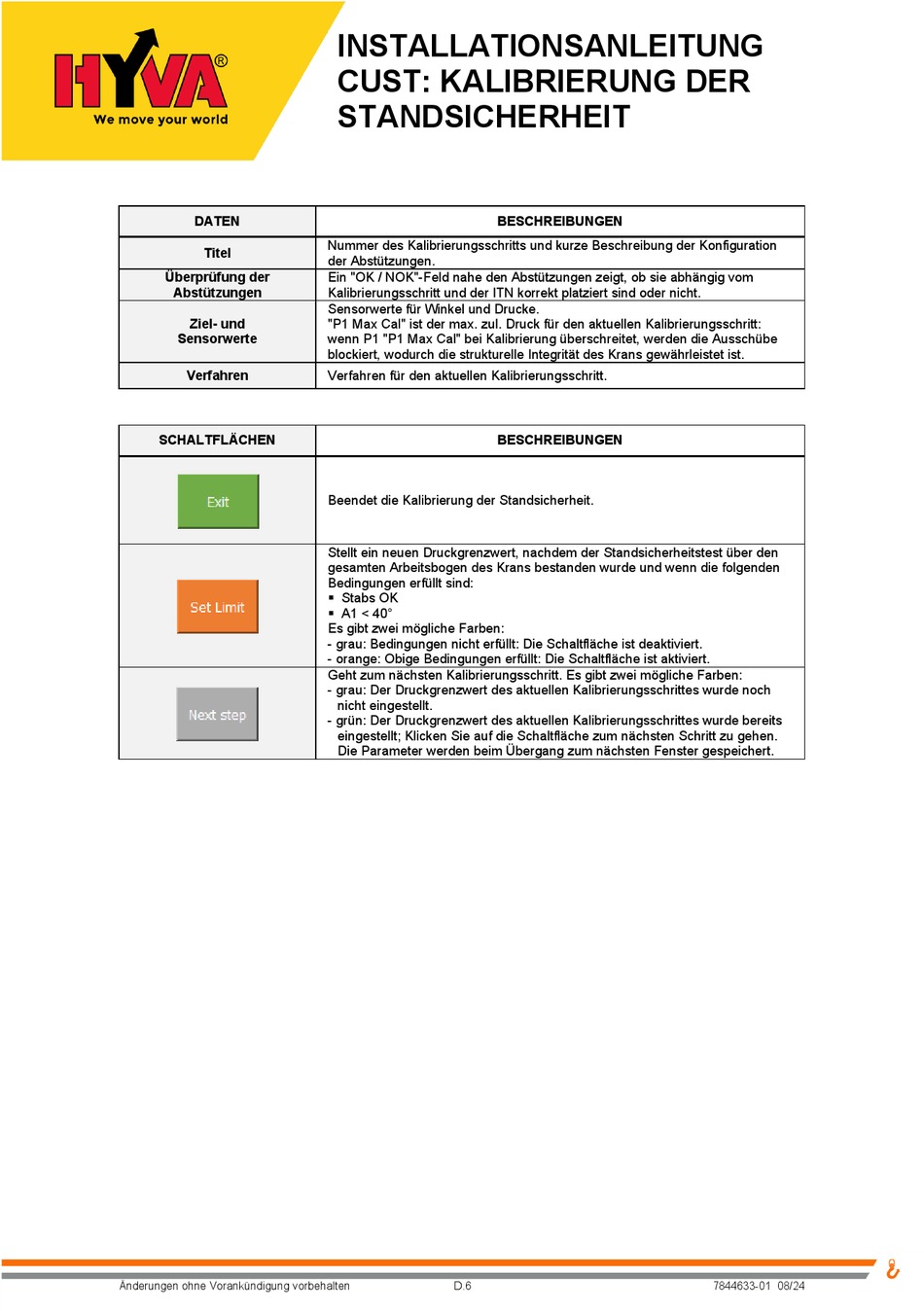

INSTALLATIONSANLEITUNG
CUST: KALIBRIERUNG DER
STANDSICHERHEIT
BESCHREIBUNGEN
Nummer des Kalibrierungsschritts und kurze Beschreibung der Konfiguration
der Abstützungen.
Ein "OK / NOK"-Feld nahe den Abstützungen zeigt, ob sie abhängig vom
Kalibrierungsschritt und der ITN korrekt platziert sind oder nicht.
Sensorwerte für Winkel und Drucke.
"P1 Max Cal" ist der max. zul. Druck für den aktuellen Kalibrierungsschritt:
wenn P1 "P1 Max Cal" bei Kalibrierung überschreitet, werden die Ausschübe
blockiert, wodurch die strukturelle Integrität des Krans gewährleistet ist.
Verfahren für den aktuellen Kalibrierungsschritt.
BESCHREIBUNGEN
Beendet die Kalibrierung der Standsicherheit.
Stellt ein neuen Druckgrenzwert, nachdem der Standsicherheitstest über den
gesamten Arbeitsbogen des Krans bestanden wurde und wenn die folgenden
Bedingungen erfüllt sind:
Stabs OK
A1 < 40°
Es gibt zwei mögliche Farben:
- grau: Bedingungen nicht erfüllt: Die Schaltfläche ist deaktiviert.
- orange: Obige Bedingungen erfüllt: Die Schaltfläche ist aktiviert.
Geht zum nächsten Kalibrierungsschritt. Es gibt zwei mögliche Farben:
- grau: Der Druckgrenzwert des aktuellen Kalibrierungsschrittes wurde noch
nicht eingestellt.
- grün: Der Druckgrenzwert des aktuellen Kalibrierungsschrittes wurde bereits
eingestellt; Klicken Sie auf die Schaltfläche zum nächsten Schritt zu gehen.
Die Parameter werden beim Übergang zum nächsten Fenster gespeichert.
D.6
7844633-01 08/24
