VERWENDUNG VON CUST UND KRANEINSTELLUNG
B.1
HAUPTBILDSCHIRM

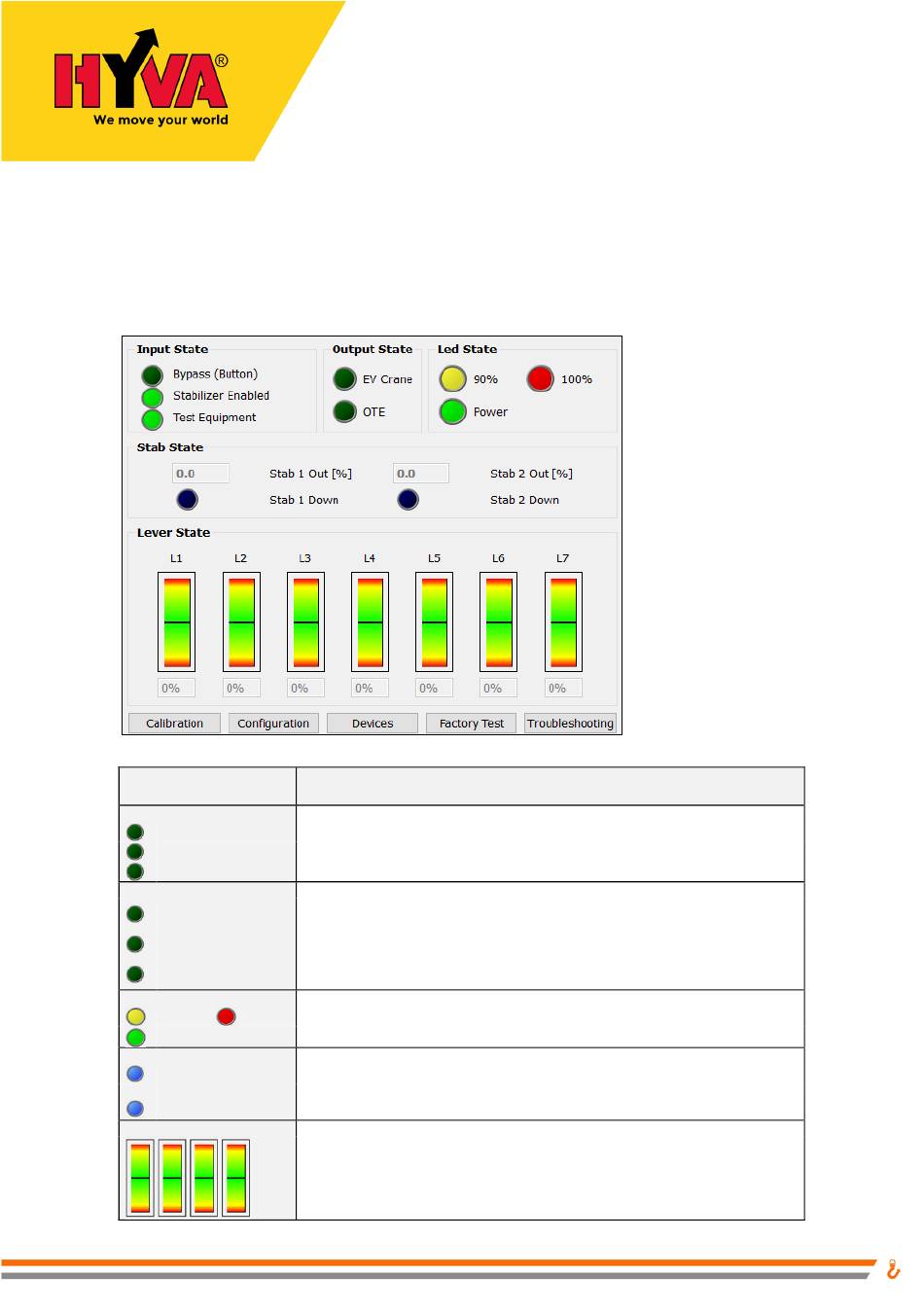

Der Hauptbildschirm zeigt die Hauptparameter des Krans in Echtzeit an: Diese Werte können nicht
geändert werden.
LINKE SEITE
INDIKATOREN
Input State
Bypass (Button)
Stab. Enabled
TE
Output State
EV Crane
EV Stab
OTE
Led State
90%
100%
Power
Stab State
Stab Out
Stab Out [%]
Stab Down
Lever State
Änderungen ohne Vorankündigung vorbehalten
INSTALLATIONSANLEITUNG
CUST
HAUPTBILDSCHIRM
LED nicht funktionierend
LED nicht funktionierend
Wenn AUS, ist der Kran in Betrieb: Der Steuerventileinlassdruck > Schwellenwert.
Zustand des Magnetventils am Kransteuerventil.
Wenn EIN, sind alle Kranbewegungen aktiviert.
Zustand des Magnetventils am Steuerventil der Abstützungen.
Wenn EIN, sind alle Bewegungen der Abstützungen aktiviert.
Zustand des OTE-Hilfselektroventils.
Wenn EIN, kann der Kran bedient werden.
Wenn EIN, "P1 Current" überschreitet 90%/100% "P1 Max"
Wenn EIN, ist der Kran mit Strom versorgt und angeschlossen.
Wenn EIN, ist die Stützstange völlig ausgefahren (für A/E-Class)
Prozentabstützbreite der Stützstange (für P-Class)
Wenn EIN, liegt der Stützfuß auf dem Boden
Die Balkenanzeigen zeigen die Hebelwege an.
S1...S4: Hebel des Steuerventils der Abstützungen
L1...L9: Hebel des Steuerventils des Krans
B.1
BESCHREIBUNGEN
