11. Kalibrierprüfwerkzeuge
Die Kalibrierung des Geräts sollte vor und nach jeder Prüfung mit dem Kalibrierprüfwerkzeug überprüft werden.
11.1 Überprüfung der Gerätekalibrierung
1. Stellen Sie sicher, dass der Modusschalter auf Aus Off eingestellt ist.

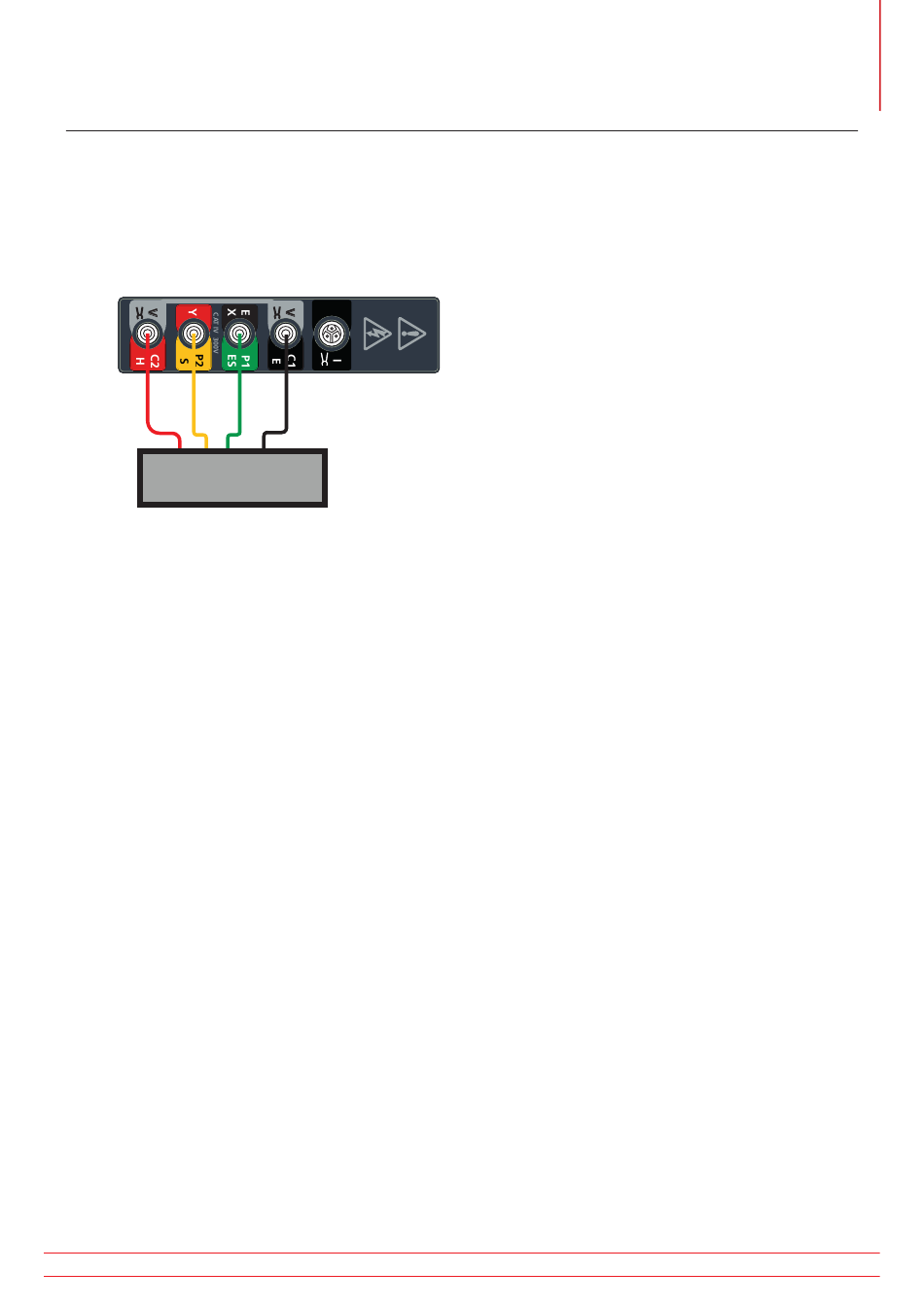

2. Schließen Sie das Gerät wie folgt an:
MVC1010
Kalibrierungsadapter
3. Stellen Sie den Funktionswahlschalter auf 2P, 3P oder 4P.
4. Beginnen Sie mit einer Prüfung:
Drücken Sie TEST und lassen Sie die Taste wieder los.
ƒ
5. Das Gerät führt Vorvermessungskontrollen durch.
Der Widerstand wird angezeigt. Er muss mit dem Wert übereinstimmen, der auf dem Kalibrierprüfwerkzeug
angegeben ist.
11.2 Überprüfen der Gerätegenauigkeit
Gerätegenauigkeit: 0.5% (+ 2 Stellen). Bei 25 Ω ergibt sich damit ein zulässiger Messbereich von +/- 0.145 Ω.
„
„ Genauigkeit des Kalibrierprüfwerkzeugs: 0.1%. Bei 25 Ω ergibt sich daraus eine zulässige Abweichung von
0.025 Ω.
Eine Prüfung, die die 4-polige Position nutzt, ergibt daher folgende Bereiche:
25 + 0.145 + 0.025 = 25.17 (eine Zahl, die größer als diese ist, liegt außerhalb der Spezifikation)
ƒ
ƒ 25 + 0.145 – 0.025 = 25.12 (ein Wert zwischen 25,12 und 25,17 liegt möglicherweise außerhalb der
Spezifikation)
ƒ 25 – 0.145 + 0.025 = 24.88 (eine Zahl zwischen 24,88 und 25,12 liegt innerhalb der Spezifikation)
25 – 0.145 – 0.025 = 24.83 (eine Zahl kleiner als diese liegt außerhalb der Spezifikation)
ƒ
