10. Prüfmethoden und Einrichtung
Die in diesem Abschnitt beschriebenen Prüfmethoden sind nicht umfassend. Weitere Informationen zu anderen
Prüfungen und Verfahren finden Sie in der Broschüre Solide Erdungen.
Legende zu den Bildern in diesem Abschnitt:
„ P: Potentialspitze
C: Stromspitze
„
„ E: Elektrode
10.1 Spannungsabfall-(FoP)-Prüfung
AUFMERKSAMKEIT :
müssen auf einer Geraden platziert werden.
AUFMERKSAMKEIT :
herausführen, achten Sie darauf, dass sie nicht zu nahe beieinander liegen. Dadurch soll die Wirkung der
gegenseitigen Induktivität minimiert werden.

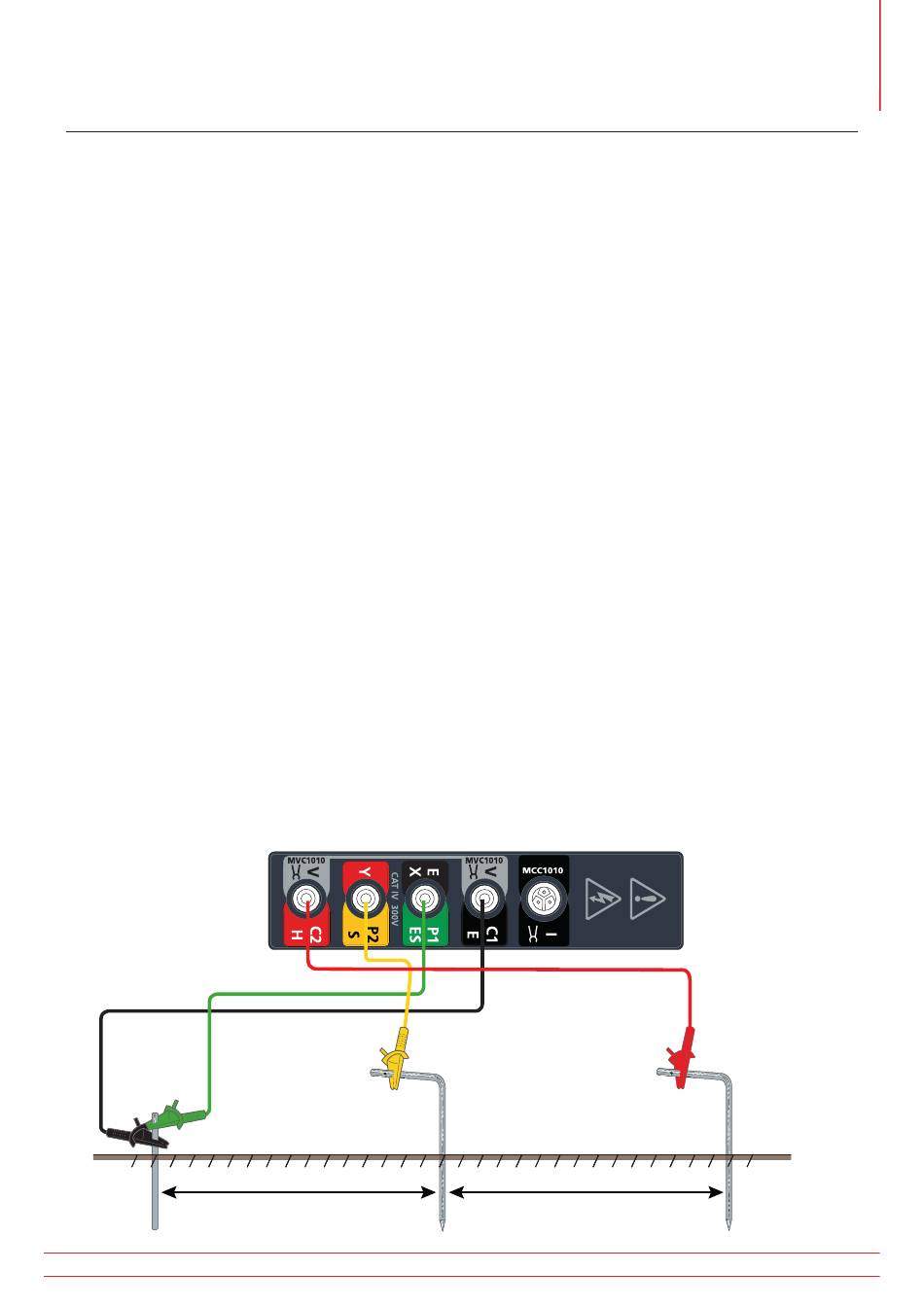

10.1.1 Messleitungsanordnung mit vier Anschlüssen
1. Stecken Sie den Stromstab/-kontaktfuß in einem Abstand von 30 bis 50 m von der zu prüfenden Masseelektrode
entfernt in die Erde.
2. Stecken Sie den Potentialstab/-kontaktfuß in der Mitte zwischen Strommessspitze und Masseelektrode in die
Erde.
3. Verbinden Sie die Anschlüsse C1 und P1 wie abgebildet fest mit der Masseelektrode.
4. Rücken Sie den Potentialstab/-kontaktfuß drei Meter weiter von der Masseelektrode weg und führen Sie eine
zweite Widerstandsmessung durch.
5. Rücken Sie den Potentialstab/-kontaktfuß drei Meter näher (als die ursprüngliche Position) an die Elektrode heran
und führen Sie eine dritte Widerstandsmessung durch.
Sind die drei gemessenen Widerstandswerte (innerhalb der geforderten Genauigkeit) ähnlich, kann deren Mittelwert
als Erdwiderstand der Elektrode angenommen werden.
P1
www.megger.com
Der Stromstab/-kontaktfuß, der Potentialstab/-kontaktfuß und die Masseelektrode
Wenn Sie die Messleitungen zu den einzelnen Fernstäben/-kontaktfüßen
15 m to 25 m 15 m to 25 m
P2
Prüfmethoden und Einrichtung
C2
DET2/3 31
