EF 962H / EF 962HM
Kompakte vandalismusgeschützte IP-Sprechstelle für den Betrieb als IoIP- oder SIP-Gerät.

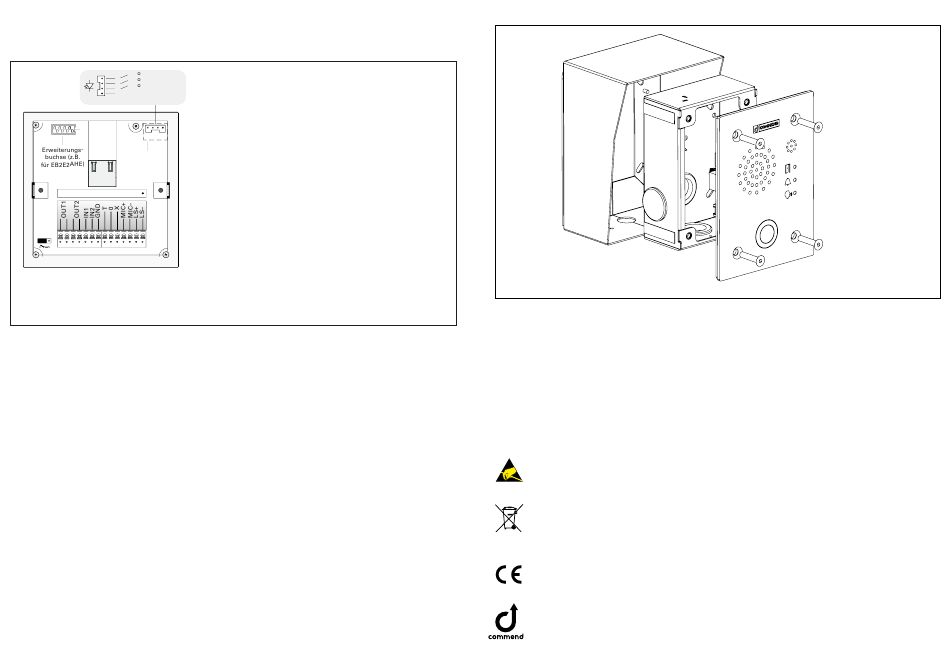

Anschlussdiagramm
100
interne Vor-
+5V
B
100
widerstände
G
100
R
JST-Buchse
+5V
R/G/B
für externe LEDs
Öffnung
nach außen
klappbar
IP Uplink
JP1
JP1
Montagehinweise
• Bei der Installation, Montage und Konfiguration sind immer die je weiligen geltenden Normen zu
berücksichtigen.
• Für die Unterputzmontage wird die separat erhältliche Unterputzdose GUEF 962 benötigt. Zur
Aufputzmontage werden sowohl die Unterputz dose als auch eine Aufputzdose benötigt.
• Bei der Unterputzmontage müssen die Laschen am Unterputzgehäuse mindestens 15 mm nach
außen gebogen werden, bevor der Putz auf getragen wird.
• Verwendung von Aufputzgehäusen: Um die IP54-Schutzart einzuhalten, muss die Öffnung
an der Unterseite des Rahmens entweder mit der beigelegten Verschlussschraube oder der
Anbauverschraubung verschlossen werden. Bei nicht ordnungsgemäßer Ausführung entfällt die
Gewährleistung!
• Für Geräte, die in Außenbereichen installiert werden, müssen die Schrauben mit einer Dichtmasse
verschlossen werden.
• Die Sprechstellen sollten so montiert werden, dass die Vorderfront nicht direkt der Wetterseite
zugewandt ist.
• Im Betrieb als SIP-Variante ist dies ein Produkt der Klasse A ( Produktnorm EN 55032). Bei Betrieb in
Wohnumgebungen kann es zu Funkstörungen führen. Es wird empfohlen, geeignete Abhilfemaß-
nahmen zu treffen.
HINWEIS
Das Intercom Modul ist ein Hybrid-Produkt und kann als IoIP- oder SIP-Gerät gebootet werden. Der
Boot-Modus im Auslieferungszustand ist „SIP" . Der Boot-Modus kann über die Konfigurationssoftware
IPStationConfig (min. Version 4.0.5) auf „IoIP" umgestellt werden.
Erste Verbindung (SIP)
Die IP-Adresse wird direkt vom DHCP-Server vergeben. Wenn es im Netzwerk keinen DHCP-Server
gibt, wird die Standard-IP-Adresse „192.168.1.200" verwendet. Das Webinterface kann mittels eines
Web browsers und der URL „http://<IP-Adresse>" aufgerufen werden.
• Die Ruftaste ist an „GND" und
„0" angeschlossen und als Öffner
ausgeführt.
• OUT1 ist standardmäßig als
Schließer ausgeführt. Der Ausgang
kann über den Jumper JP1 zum
Öffner konvertiert werden.
• OUT 2 ist standardmäßig als
Schließer ausgeführt.
• PoE („Power over Ethernet"):
IEEE 802.3af Standard.
Leistungsaufnahme des
Endgerätes: Klasse 0
• Verwenden Sie das mitgeliefer-
te RJ45-Verbindungskabel, um
das EF 962H (IP-Uplink) an den
RJ45-Adapter der Unterputzdose
GUEF 962 anzuschließen.
ACHTUNG
Die Federzugklemme wird durch
Einführen eines Schraubendrehers in
die Kabelöffnung beschädigt.
Montage
EF 62G
EF 62O
GUEF 962
EF 62NIRO
EF 62W
Lieferumfang
• Sprechstelle
• Verbindungskabel
• Befestigungsschrauben
• Claiming-Code
• Open-Source-Compliance-Informationen
• Beipackzettel
Handhabung
Verwenden Sie für den Transport des Geräts die Originalverpackung, um Beschädigungen zu vermeiden.
Beachten Sie die Vorsichtsmaßnahmen bei der Handhabung elektrostatisch gefährdeter
Bauelemente.
Abfallbeseitigung und Recycling
Weist ein Gerät dieses Symbol auf, darf es nicht gemeinsam mit herkömmlichem
Haus- oder Gewerbemüll entsorgt werden.
Die Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gilt für alle
Mitgliedstaaten der Europäischen Union.
Hinweis des Herstellers
CE – Dieses Gerät entspricht durch die Erfüllung entsprechender Standards folgenden Richtlinien:
• Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU)
• Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten (Richtlinie 2011/65/EU)
Technische Spezifikationen sind im entsprechenden Datenblatt zu finden.
Die aktuellste Software und Dokumentation finden Sie unter: www.commend.com
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-EF962H, Version: 1.6/0722
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com
EF 962H
Login
Benutzername: admin
Passwort: commend
